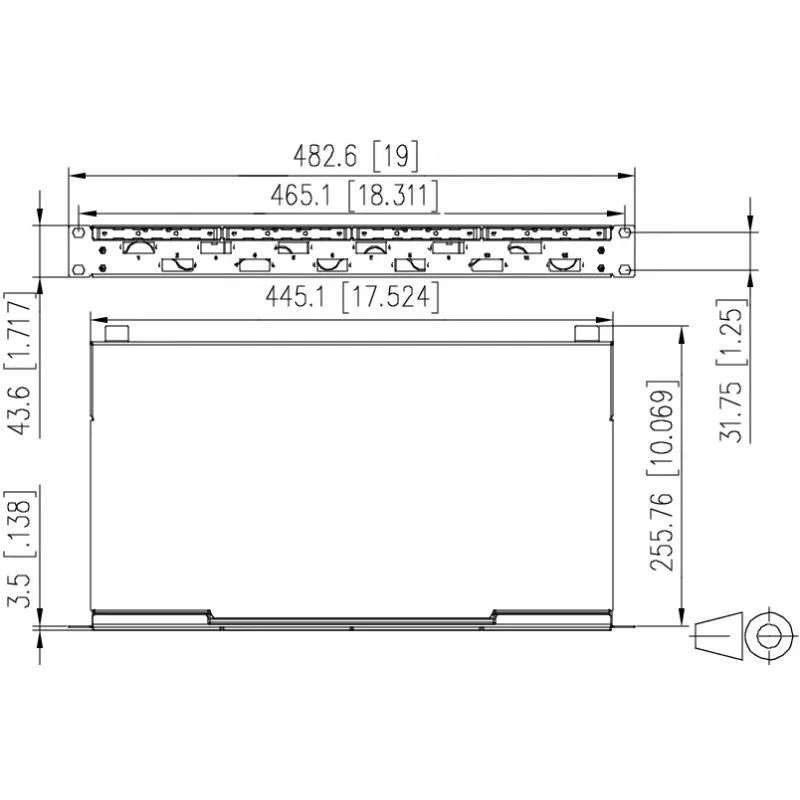

METZ CONNECT VIK 6xSC-D OS2 šviesolaidinis pataisų skydas, 1U montavimas į stelažą, 12 šviesolaidžių, vienmodis, šviesiai pilkas 150450E206-F

Šviesiai pilkas plieninis korpusas su milteliniu dažymu (RAL 7035) – pirmas dalykas, kurį pastebėsite šiame METZ CONNECT VIK 6xSC-D OS2 pataisų skyde. Jis skirtas tiems, kam rūpi tvarkinga šviesolaidžių infrastruktūra: 12 vienmodių pluoštų telpa vos 1U aukštyje, o iš anksto sumontuoti pigtailai ir splaisų kasetė leidžia sutrumpinti diegimo laiką.

Privalumai profesionalams

• Didelis tankis: 6 SC duplex prievadai (12 pluoštų) 1U stelažo vienete – efektyvus vietos naudojimas duomenų centruose ir serverinėse.
• Paruošta prijungimui: SC OS2 (G.657.A1) pigtailai, 2 m ilgio, 900 µm buferiu – greitas splaisavimas.
• Integruota splaisų kasetė su laikikliais crimp ir heat shrink apsaugai – patikimas pluoštų valdymas.
• Patvarus plieninis korpusas su milteliniu dažymu – ilgaamžiškumas net ir reikliose aplinkose.
• Galinis kabelių įvedimas per M20/M25/M32 išpjovas – lankstus maršrutizavimas.
• Darbinė temperatūra nuo -10°C iki +60°C – tinka įvairioms sąlygoms.

Techninė specifikacija

• Produkto tipas: šviesolaidinis pataisų skydas
• Serija: VIK
• Montavimas: 19 colių stelažas, 1U aukštis
• Prievadai: 6x SC duplex (iš viso 12 pluoštų)
• Pluošto tipas: vienmodis OS2 (E9/125µm)
• Pigtailo tipas: SC, OS2, G.657.A1, ilgis 2 m, buferis 900 µm
• Splaisų kasetė: 1 vnt., skirta crimp ir heat shrink splaisų apsaugai
• Korpuso medžiaga: plienas, miltelinis dažymas, šviesiai pilkas (RAL 7035)
• Kabelių įvedimas: galinis, išpjovos M20/M25/M32
• Apsaugos klasė: IP20
• Darbinė temperatūra: nuo -10°C iki +60°C
• Standartai: RoHS, REACH, IEC 61753-1 Cat. U

Kam skirtas

Šis skydas idealiai tinka duomenų centrų, įmonių tinklų ir telekomunikacijų patalpų struktūriniam kabeliavimui, kur reikalingas vienmodis ryšys ir patikimas pluoštų valdymas. Jis tinka IT specialistams, tinklo administratoriams ir montuotojams, vertinantiems greitą įrengimą ir ilgalaikį stabilumą.

Naudojimas

Sumontuokite skydą 19 colių stelaže, užimdami 1U vietos. Įveskite kabelius per galines išpjovas (M20/M25/M32) ir pritvirtinkite juos. Nuimkite viršutinį dangtį, kad pasiektumėte splaisų kasetę. Suvirinkite atvestus pluoštus su iš anksto sumontuotais SC OS2 pigtailais, naudodami crimp arba heat shrink apsaugą. Uždėkite dangtį ir prijunkite SC duplex prievadus prie aktyviosios įrangos.

Patarimas: prieš pradėdami splaisuoti, kruopščiai nuvalykite pluoštus ir naudokite tinkamus įrankius – tai užtikrins minimalius nuostolius. Rekomenduojame žymėti kiekvieną pluoštą pagal prievado numerį, kad vėliau būtų lengviau atlikti priežiūrą. Laikykitės gamintojo nurodymų dėl lenkimo spindulio, kad išvengtumėte mikroįtrūkimų.
