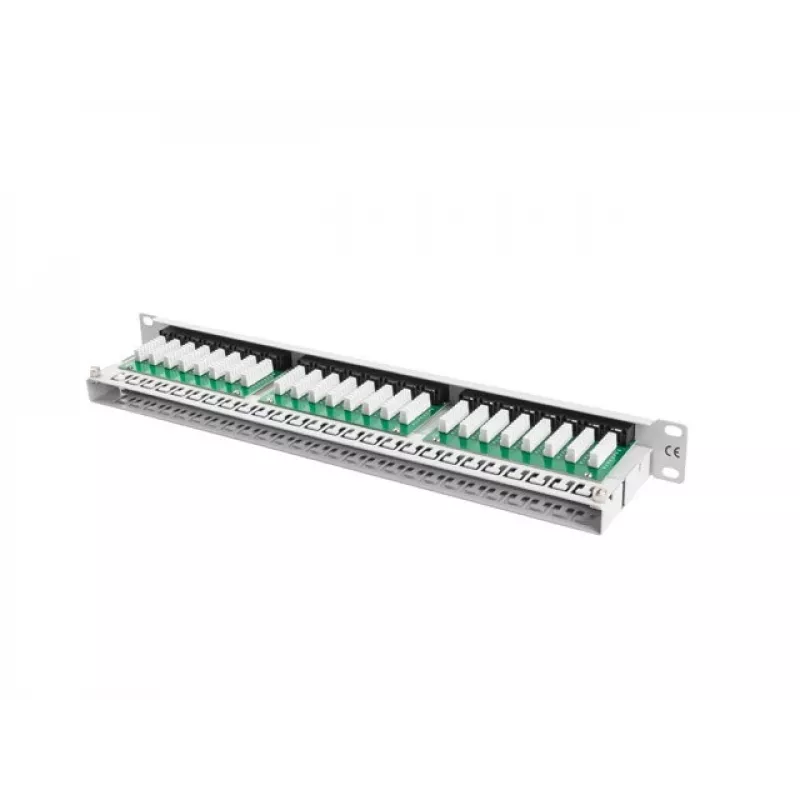

Patch Panel 1U Lanberg PPU5-1048-S 48 prievadų Cat5e

Lanberg PPU5-1048-S yra pasyvus 1U aukščio pataisų skydelis, skirtas struktūrizuotoms kabelinėms sistemoms. Jis užtikrina 48 neekranuotus RJ-45 prievadus, atitinkančius 5e kategoriją, ir yra skirtas vytos poros kabelių užbaigimui bei organizavimui 19" spintose ir telekomunikacijų tinklų skirstymo taškuose. Šis sprendimas padeda išlaikyti tvarkingą stelažo išdėstymą, sumažina kabelių raizgalynę ir palengvina tinklo priežiūrą.

Pagrindiniai privalumai

Pataisų skydelyje naudojamos IDC/LSA tipo jungtys, leidžiančios greitai ir patikimai užbaigti kabelius be specialių įrankių. Kompaktiškas 1U formatas (445 mm plotis, 44,5 mm aukštis, 102 mm gylis) ir pilka spalva padeda išlaikyti tvarkingą ir erdvę taupantį stelažo išplanavimą, talpinant 48 prievadus. Sustiprinta kabelių valdymo lentyna su rankenomis pagerina kabelių tiesimą ir mechaninį stabilumą.

Tinkamumas

• Cat5/Cat5e vytos poros kabelių užbaigimas ir organizavimas serverinėse
• Pagrindiniai ir antriniai vietinių tinklų skirstymo taškai
• 19" stelažų įrenginiai, reikalaujantys 48 prievadų pataisų

Pagrindinės specifikacijos

• Modelis: Lanberg PPU5-1048-S
• Prievadų skaičius: 48 RJ-45 (neekranuoti), 5e kategorija
• Formos faktorius: 1U, montuojamas į stelažą
• Matmenys (P×A×G): 445 mm × 44,5 mm × 102 mm
• Spalva: Pilka
• Svoris: 1,35 kg

Naudojimas

Sumontuokite pataisų skydelį standartiniame 19" stelaže ir pritvirtinkite atitinkamais varžtais. Užbaikite vytos poros kabelius IDC/LSA jungtyse pagal pasirinktą laidų sujungimo standartą (T568A arba T568B). Nutieskite kabelius naudodami pridedamą kabelių valdymo lentyną ir rankenas, kad sumažintumėte įtempimą ir išlaikytumėte tvarkingą kabelių išdėstymą. Prijunkite pataisų laidus prie priekinių RJ-45 prievadų, kad sujungtumėte įrangą su struktūrizuota kabeline sistema.

Rekomendacijos

Siekiant patikimo veikimo, naudokite suderinamus Cat5 arba Cat5e kabelius ir laikykitės tinkamų užbaigimo procedūrų. Užtikrinkite teisingą kabelių ženklinimą ir laikykitės lenkimo spindulio ribų tiesiant kabelius per valdymo lentyną.
