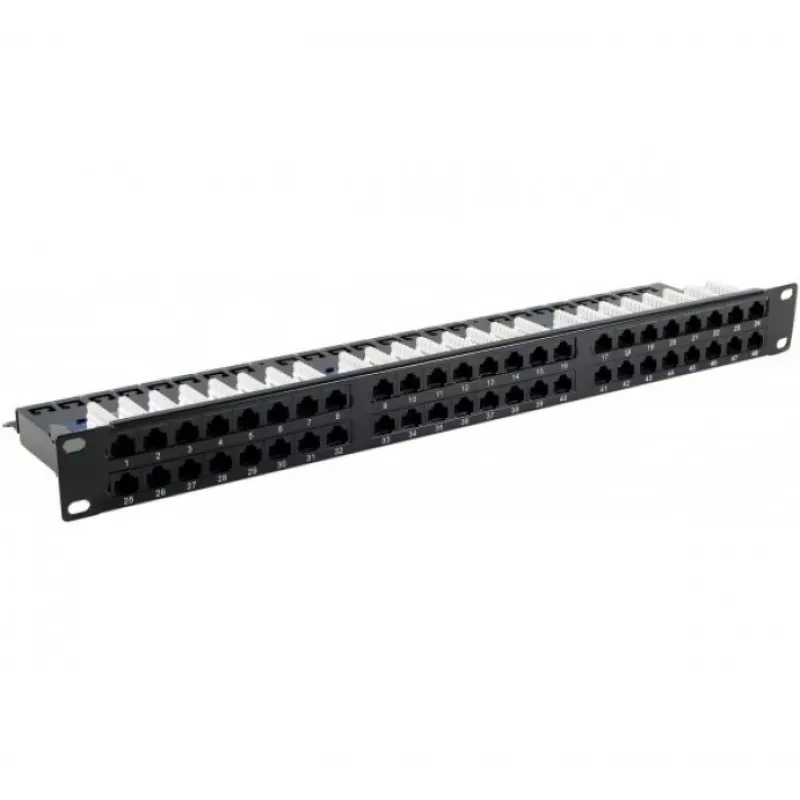

Hypertec 257251-HY pataisų skydas 1U

Hypertec 257251-HY yra 1U aukščio pataisų skydas, skirtas Cat6 kabeliams, užtikrinantis kompaktišką ir tvarkingą struktūrinio kabelių tinklo sujungimo tašką stelažuose ir spintose. Pagamintas naudojant U/UTP topologiją, šis skydas užtikrina patikimą signalo vientisumą ir padeda sumažinti elektromagnetinius trikdžius tipinėse biuro, duomenų centro ir telekomunikacijų aplinkose. Jo 44,4 mm aukštis tinka standartiniams 19 colių stelažams, o juoda spalva diskretiškai įsilieja į esamą stelažų išdėstymą.

Privalumai

Šis pataisų skydas palaiko Cat6 našumo parametrus ir yra sukurtas su U/UTP ekranavimu, kad išlaikytų pastovų tinklo veikimą ir sumažintų kryžminius trikdžius. 1U formos faktorius taupo vietą stelaže, o centralizuotas kabelių užbaigimas ir lengvas priėjimas palengvina perkėlimus, papildymus ir pakeitimus. Patvarus korpusas ir standartizuotas lizdų išdėstymas supaprastina montavimą ir užtikrina ilgalaikį mechaninį stabilumą įprasto naudojimo sąlygomis.

Pagrindinės techninės specifikacijos

• Tipas: Pataisų skydas (patch panel)
• Dydis: 1U (44,4 mm aukštis)
• Kabelio kategorija: Cat6
• Ekranavimas: U/UTP (neekranuota vytos poros)
• Montavimas: 19 colių stelažas
• Spalva: Juoda
• Laidinimo schema: T568A / T568B

Pataisų skydas montuojamas standartiniame 19 colių stelaže naudojant atitinkamus varžtus ir veržles. Cat6 kabeliai užbaigiami galinėje skydo pusėje pagal T568A arba T568B laidų schemas, užtikrinant tinkamą porų išlygiavimą ir kabelio paruošimą. Po užbaigimo kabeliai tvirtinami kabelių tvarkymo aksesuarais, kad sumažėtų įtempimas ant jungčių. Prievadai žymimi etiketėmis, kad būtų aiški jungčių dokumentacija ir palengvintas trikčių šalinimas bei pakeitimai.

Rekomendacijos

Norint užtikrinti optimalų veikimą, naudokite Cat6 klasės pataisų laidus ir laikykitės nuoseklių laidų standartų visame įrenginyje. Kabelių ryšulius ir maitinimo kabelius laikykite atskirai, kad sumažintumėte trikdžius, ir laikykitės rekomenduojamų lenkimo spindulių tiesiant kabelius į pataisų skydą ir iš jo.
