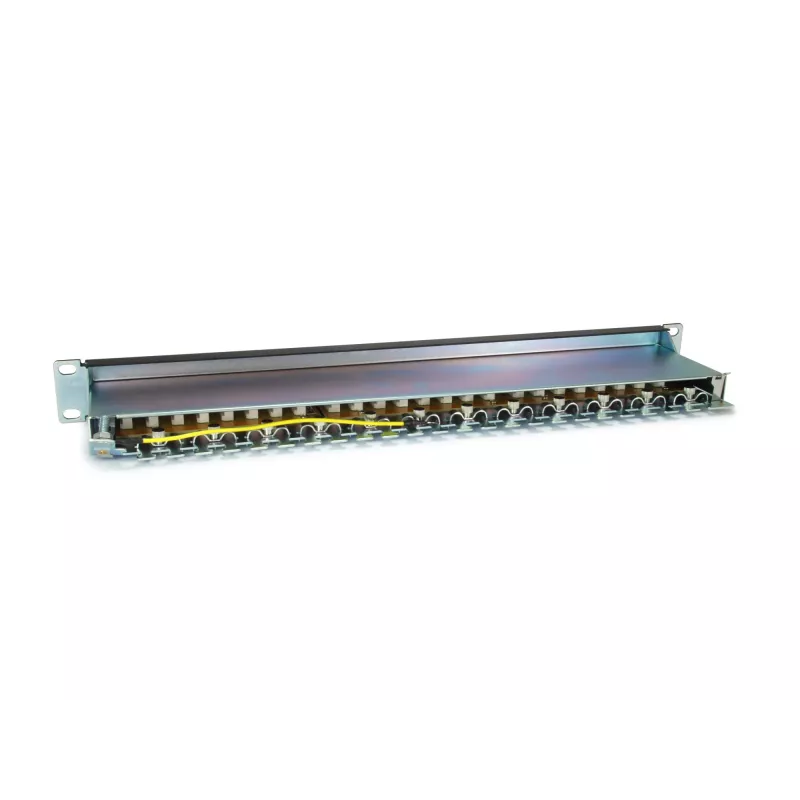

Equip 24 prievadų Cat.6A ekranuotas paskirstymo skydelis

Šis Equip Cat.6A paskirstymo skydelis yra 19 colių 1U aukščio tinklo paskirstymo įrenginys, skirtas struktūrizuotoms kabelinėms sistemoms. Jis užtikrina 24 visiškai ekranuotus RJ45 prievadus, suderinamus su Krone IDC užspaudimu, ir palaiko Cat.6A kabelius, leidžiančius pasiekti 10G spartą. Kiekvienas prievadas yra pažymėtas numeriu, kad būtų lengva identifikuoti. Skydelis yra juodos spalvos, turi CE sertifikatą ir kompaktišką 1U dydį (482,6 mm × 44,5 mm × 125 mm).

Privalumai

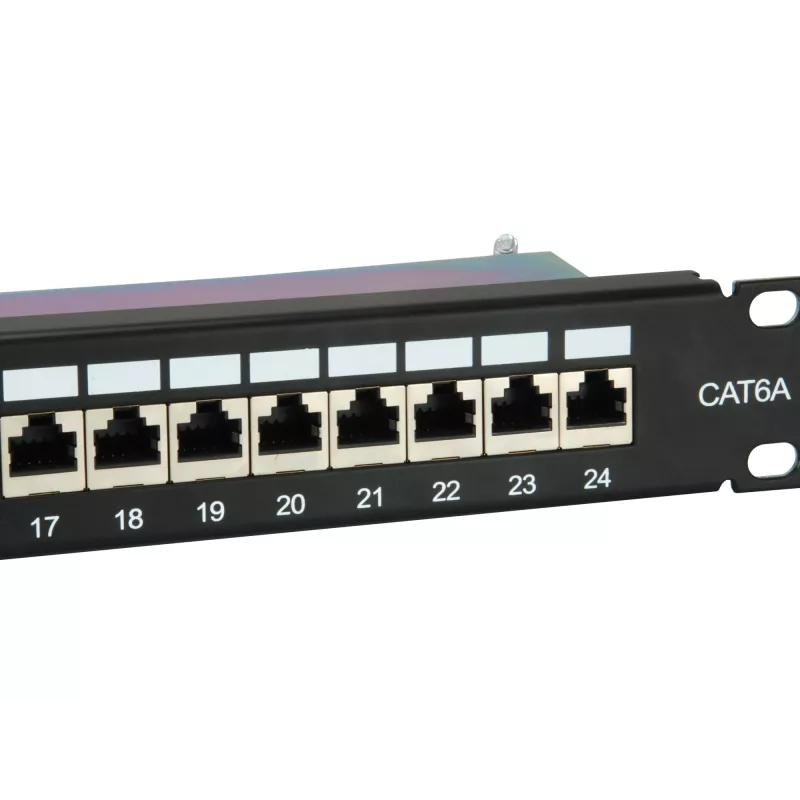

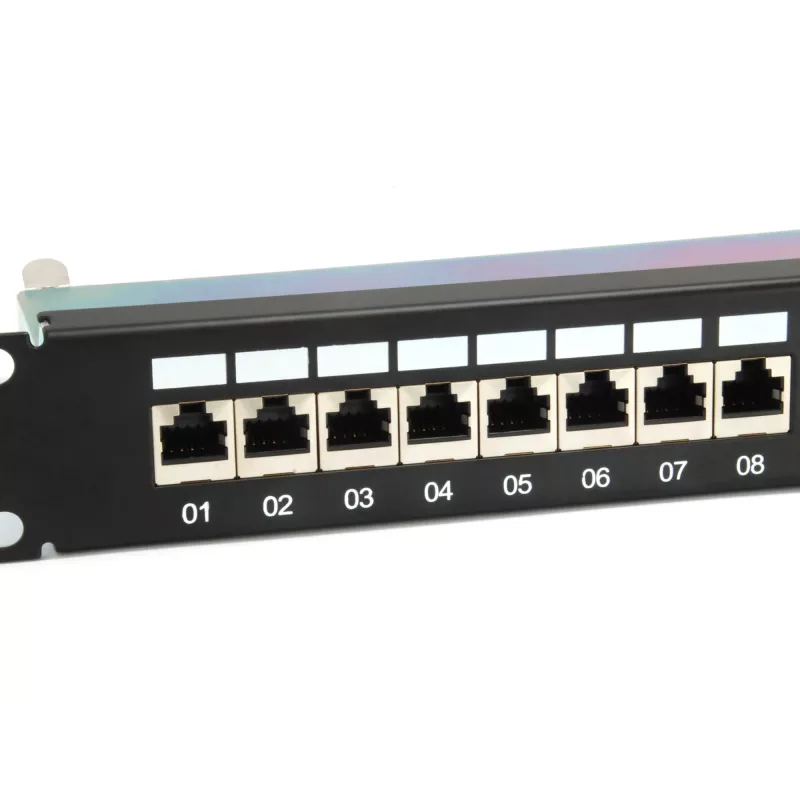

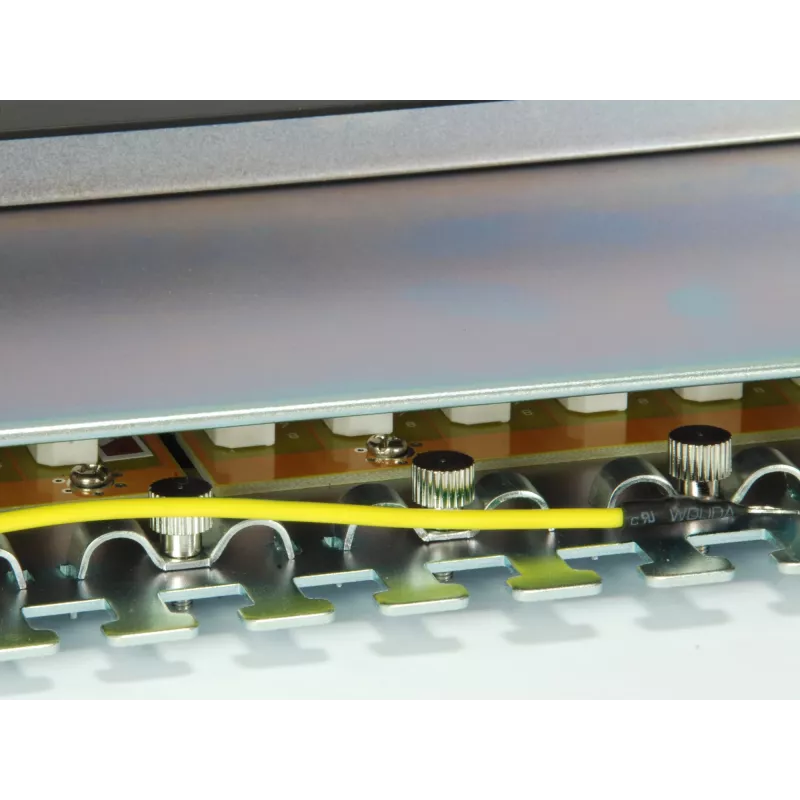

Visi 24 RJ45 prievadai yra visiškai ekranuoti, todėl sumažėja elektromagnetiniai trukdžiai ir išlaikomas signalo vientisumas didelės spartos 10G tinkluose. Integruotas kabelių valdymas užtikrina tvarkingesnį kabelių vedimą ir sumažina įtempimą, o tai supaprastina montavimą ir padidina ilgalaikį patikimumą. Aiškus prievadų numeravimas leidžia greitai identifikuoti ir šalinti triktis tankiuose stelažuose.

Tinka

• Duomenų centrams ir serverinėms
• Biurų tinklo spintoms ir telekomunikacijų stelažams
• Didelės spartos Ethernet instaliacijoms, reikalaujančioms 10G našumo
• Struktūrizuotiems kabeliniams projektams, naudojantiems Cat.6A kabelius ir Krone IDC užspaudimą

Pagrindinės techninės specifikacijos

• Prievadai: 24 visiškai ekranuoti RJ45
• Standartas: 19 colių stelažas, 1U aukštis
• Kabeliai: Palaiko Cat.6A, suderinamas su Krone IDC
• Matmenys (P×A×G): 482,6 × 44,5 × 125 mm
• Spalva: Juoda
• Svoris: 1,869 kg
• Sertifikatai: CE
• Gamintojo kodas (MPN): 326625, EAN: 4015867207642

Kaip naudoti

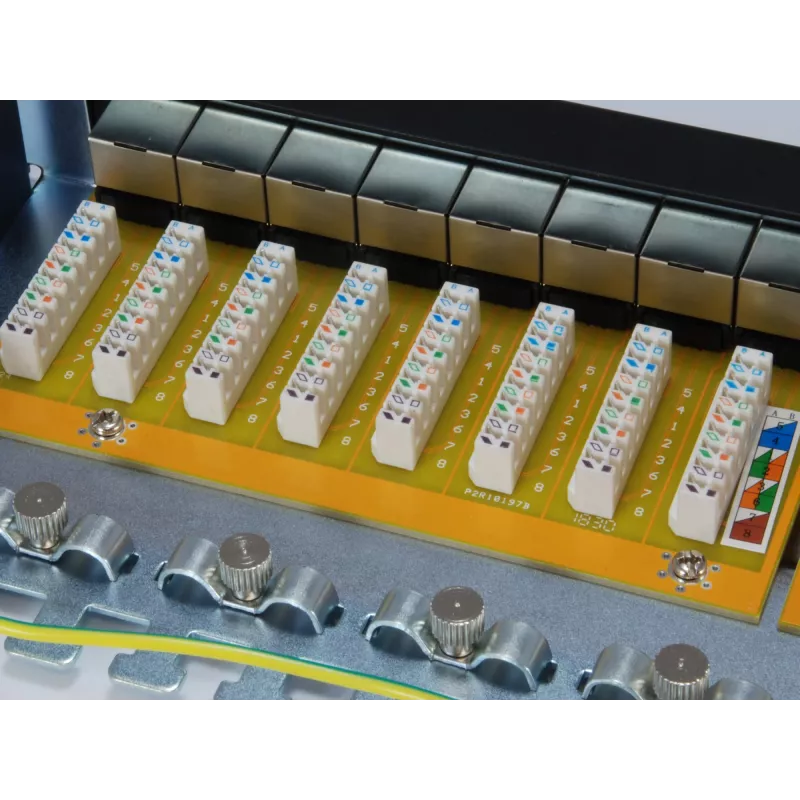

Sumontuokite paskirstymo skydelį 19 colių stelaže, užimančiame 1U vietos. Užspauskite įeinančius Cat.6A kabelius ant galinių Krone IDC kontaktų pagal atitinkamą laidų standartą (T568A arba T568B). Prijunkite trumpiklius nuo priekinių RJ45 prievadų prie tinklo įrenginių. Naudokite integruotas kabelių valdymo priemones, kad užfiksuotumėte kabelius ir sumažintumėte įtempimą, išlaikydami lenkimo spindulius pagal specifikacijas.

Rekomendacijos

Norėdami pasiekti optimalų 10G našumą, naudokite Equip Cat.6A ekranuotus trumpiklius ir laikykitės tinkamo kabelių atskyrimo nuo maitinimo šaltinių. Vykdykite montavimo standartus ir po užspaudimo patikrinkite kiekvieną kanalą, kad įsitikintumėte tęstinumu ir našumu.
