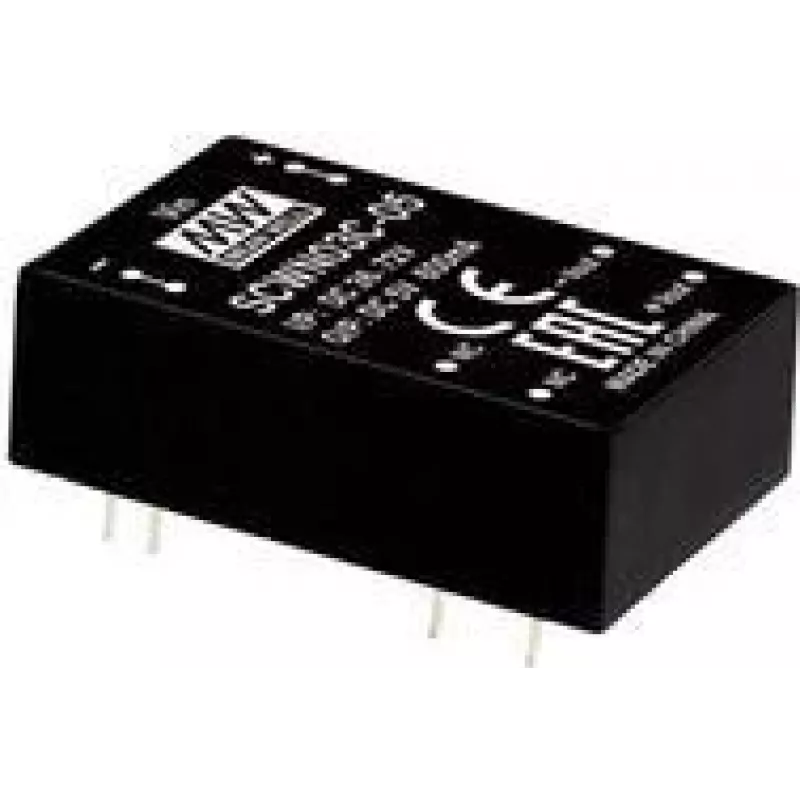

Maitinimo adapteris MEAN WELL SCWN03E-05 3W 5V 0.6A su izoliacija

MEAN WELL SCWN03E-05 yra kompaktiškas DC-DC keitiklis su reguliuojama viena išvestimi, skirtas tiekti stabilią 5 V įtampą iki 0,6 A srovei. Jis veikia iš įėjimo įtampos diapazono 4,5–9 V DC. Modulis užtikrina 3000 VDC izoliaciją tarp įėjimo ir išėjimo, o DIP korpusas su išvadais per skylutes leidžia lengvai integruoti į plokštę. Tai puikus sprendimas, kai reikalingas reguliuojamas žemos įtampos maitinimas su pagrindine galvanine izoliacija, atitinkantis RoHS reikalavimus.

Privalumai

SCWN03E-05 suteikia stabilų 5 V išėjimą su 0,6 A srove 3 W galios ribose, išlaikant mažus matmenis ir paprastą montavimą per skylutes. Aukšta 3000 VDC izoliacija padidina saugumą ir apsaugą sistemose, kuriose reikalingas galvaninis atskyrimas. RoHS atitiktis užtikrina, kad gaminys atitinka aplinkosaugos reikalavimus dėl pavojingų medžiagų.

Tinka

• Įterptinėms sistemoms ir mikrovaldiklių maitinimui
• Pramoninei valdymo elektronikai, kur reikalinga izoliacija
• Prototipų kūrimui ir senesnių konstrukcijų remontui su išvadais per skylutes

Pagrindinės techninės specifikacijos

• Gamintojas: MEAN WELL
• Modelis: SCWN03E-05 (MPN: SCWN03E-05)
• Išėjimas: 5 V DC, 0,6 A (3 W)
• Įėjimo įtampos diapazonas: 4,5–9 V DC
• Izoliacija: 3000 VDC tarp įėjimo ir išėjimo
• Korpusas: DIP išvadai per skylutes
• Atitiktis: RoHS
• EAN: 4021087041775

Kaip naudoti

Sumontuokite SCWN03E-05 į PCB naudodami DIP išvadus per skylutes, atkreipdami dėmesį į teisingą įėjimo ir išėjimo kontaktų orientaciją pagal plokštės projektą. Užtikrinkite įėjimo įtampą nurodytame 4,5–9 V DC diapazone ir tinkamą įžeminimą. Po prijungimo išmatuokite išėjimą, kad įsitikintumėte, jog gaunama stabili 5 V įtampa prieš prijungiant jautrias apkrovas. Laikykitės gamintojo nurodymų dėl tarpų ir šliaužimo atstumų, kad išlaikytumėte nurodytą izoliaciją.

Rekomendacijos

Naudokite modulį neviršydami nurodytų įėjimo ir išėjimo ribų, užtikrinkite pakankamą ventiliaciją arba sumažinkite galią, kai dirbama arti maksimalios apkrovos, ir laikykitės PCB išdėstymo bei šliaužimo atstumų praktikų, kad išlaikytumėte 3000 VDC izoliacijos vientisumą.
