Maitinimo keitiklis / inverteris Mean Well SKMW30F-03 – 30 W, 3,3 Vdc, 7,5 A, PCB montavimas

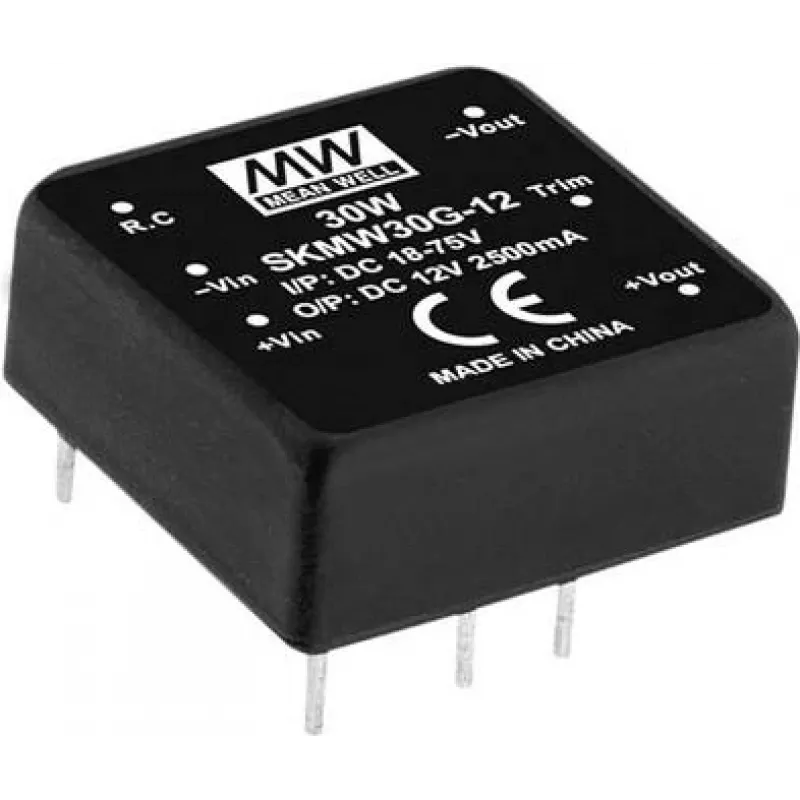

„Mean Well SKMW30F-03“ yra kompaktiškas nuolatinės srovės keitiklis, skirtas montuoti ant spausdintinės plokštės (PCB). Jis užtikrina stabilizuotą 3,3 Vdc išėjimo įtampą iki 7,5 A, esant 9–36 Vdc įėjimo įtampai. Modulis užima itin mažą 1" x 1" plotą DIP korpuse ir turi nuotolinio įjungimo/išjungimo (Remote ON/OFF) valdymą. Dėl 30 W galios ir RoHS sertifikato jis tinka integruoti į elektroninius modulius, OEM maitinimo sistemas ir serijinę gamybą, kur reikalingas plokštėje montuojamas galios keitimas.

Privalumai

Šis keitiklis sujungia mažą formos faktorių su gana didele išėjimo srove, leidžiančia tankiai išdėstyti PCB ir taupyti vietą. Platus įėjimo įtampos diapazonas leidžia naudoti transporto priemonėse ir pramoninėse 12 V/24 V sistemose be papildomo stabilizavimo. DIP korpusas su išvadais per skylutes supaprastina montavimą ir litavimą standartinėse plokštėse, o nuotolinio valdymo kontaktas užtikrina paprastą sistemos maitinimo sekos valdymą. RoHS atitiktis garantuoja atitikimą aplinkosaugos ir gamybos standartams.

Tinka

• Įmontuojamiems maitinimo šaltiniams įterptinėse sistemose ir mikrovaldiklių moduliuose
• OEM agregatams ir serijinės gamybos elektronikai
• Pramoniniams ir transporto priemonių 12 V/24 V maitinamiems įrenginiams
• Jutiklių, ryšio modulių ir mažų pavarų, kuriems reikia 3,3 V, maitinimui

Pagrindinės techninės charakteristikos

• Išėjimo galia: 30 W
• Išėjimo įtampa: 3,3 Vdc
• Maksimali išėjimo srovė: 7,5 A
• Įėjimo įtampos diapazonas: 9–36 Vdc
• Korpuso tipas: DIP, montavimas per skylutes (through-hole)
• Matmenys: 1" x 1" (itin kompaktiškas)
• Valdymas: nuotolinis įjungimas/išjungimas (Remote ON/OFF)
• Aplinkosauginė atitiktis: RoHS sertifikuotas
• Svoris: apie 18 g

Naudojimas

Modulį sumontuokite ant PCB numatytoje DIP vietoje ir lituokite standartiniu litavimo procesu. Prijunkite tinkamą 9–36 Vdc maitinimo šaltinį prie įėjimo kontaktų, laikydamiesi poliškumo, o 3,3 V išėjimą prie apkrovos – naudokite pakankamo pločio PCB takelius, skirtus iki 7,5 A. Nuotolinio įjungimo/išjungimo kontaktą naudokite išėjimui įjungti ar išjungti pagal sistemos maitinimo seką; rekomenduojama vadovautis gamintojo taikomosiomis pastabomis dėl traukimo aukštyn/žemyn rezistorių ir logikos lygių. Užtikrinkite tinkamą atjungimą ir išdėstymą, kad sumažintumėte triukšmą ir išlaikytumėte stabilią reguliaciją esant apkrovai.

Rekomendacijos

Siekiant patikimo veikimo ir šilumos valdymo, po moduliu užtikrinkite pakankamą vario plotą arba šiluminius vijus ir venkite nuolatinio darbo maksimalia srove nepatikrinus temperatūros kilimo plokštėje. Atšiaurioje aplinkoje naudokite įėjimo filtrus ir apsaugą nuo viršįtampių, o didelės srovės 3,3 V magistralėms vadovaukitės PCB išdėstymo rekomendacijomis. Masiniam montavimui patikrinkite litavimo taškus ir mechaninį fiksavimą, kad užtikrintumėte ilgalaikį patikimumą.
