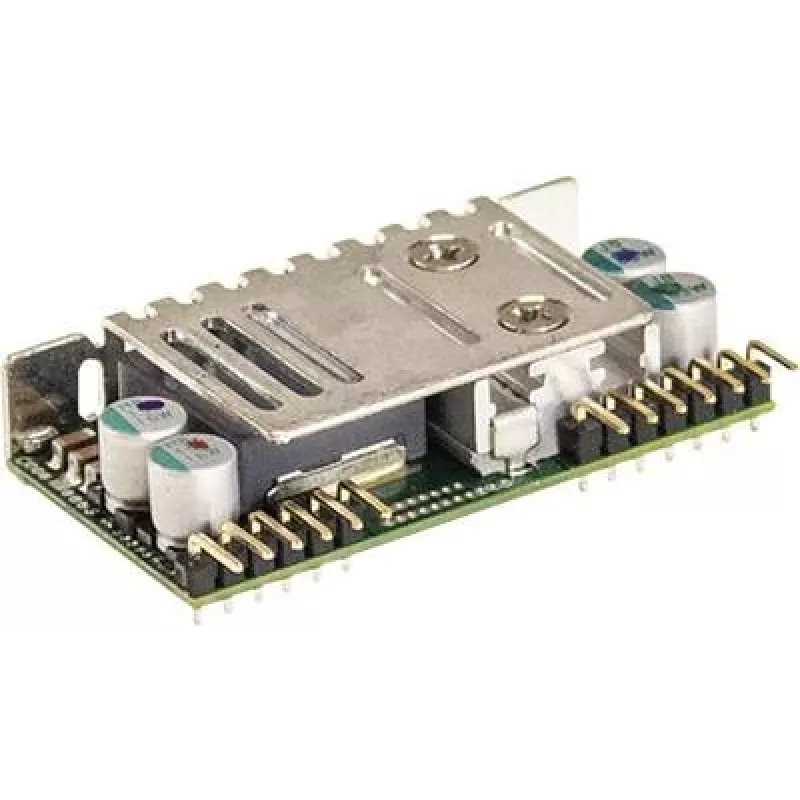

Maitinimo adapteris MEAN WELL NID100-15 100W 15V Įvadas 20-53V

MEAN WELL NID100-15 yra nuolatinės srovės keitiklis be galvaninės izoliacijos, atviro rėmo konstrukcijos, skirtas montuoti ant spausdintinės plokštės. Jis priima platų įėjimo įtampos diapazoną nuo 20 iki 53 VDC ir generuoja stabilizuotą 15 VDC išėjimo įtampą iki 6,5 A (100 W). Modulis tiekiamas SIP korpuse su nuotolinio įjungimo/išjungimo valdymu, yra kompaktiškas (gylis 50,8 mm, aukštis 12 mm), lengvas (35 g) ir atitinka RoHS reikalavimus.

Privalumai

Keitiklis užtikrina pastovią 15 V išėjimo įtampą iki 6,5 A srove kompaktiškame SIP formate, tinkamame montuoti ant plokštės. Platus 20–53 V įėjimo diapazonas leidžia naudoti su įvairiais akumuliatorių blokais ir tarpinėmis nuolatinės srovės magistralėmis. Nuotolinio valdymo funkcija suteikia patogų sistemos lygio valdymą, o RoHS atitiktis užtikrina atitikimą aplinkosaugos standartams.

Tinkamumas

• Įterptinės sistemos ir pramoniniai valdymo blokai, kuriems reikalinga 15 V maitinimo įtampa
• Telekomunikacijų ir tinklo įranga su tarpinėmis nuolatinės srovės magistralėmis
• Baterijomis maitinamos sistemos ar transporto priemonės, naudojančios 20–53 V šaltinius
• Individuali elektronika, kur reikalingas kompaktiškas SIP nuolatinės srovės keitiklis

Pagrindinės techninės specifikacijos

• Įėjimo įtampa: 20–53 VDC
• Išėjimo įtampa: 15 VDC
• Maksimali išėjimo srovė: 6,5 A
• Išėjimo galia: 100 W
• Korpusas: SIP, atviro rėmo montavimui ant PCB
• Valdymas: nuotolinis įjungimas/išjungimas
• Matmenys (gylis × aukštis): 50,8 mm × 12 mm
• Svoris: 35 g
• Atitiktis: RoHS

Naudojimo instrukcija

Sumontuokite keitiklį ant spausdintinės plokštės pagal gamintojo rekomenduojamą išdėstymą ir užtikrinkite pakankamą laisvą erdvę šilumos išsklaidymui. Prijunkite įėjimo įtampą nuo 20 iki 53 VDC, o 15 VDC išėjimą prijunkite prie apkrovos, laikydamiesi poliškumo. Naudokite nuotolinio valdymo kaištį, kad įjungtumėte arba išjungtumėte išėjimą pagal sistemos poreikius. Patikrinkite, ar apkrova neviršija 6,5 A, ir, jei reikia, naudokite atitinkamą įėjimo/išėjimo filtravimą.

Rekomendacijos

Užtikrinkite tinkamą šilumos valdymą, kai keitiklis veikia arti maksimalios 100 W galios – naudokite PCB vario plotą arba radiatorių, kaip rekomenduoja MEAN WELL, ir patikrinkite, ar įėjimo įtampa bei laidai atitinka specifikacijas, kad būtų užtikrintas patikimas veikimas.
