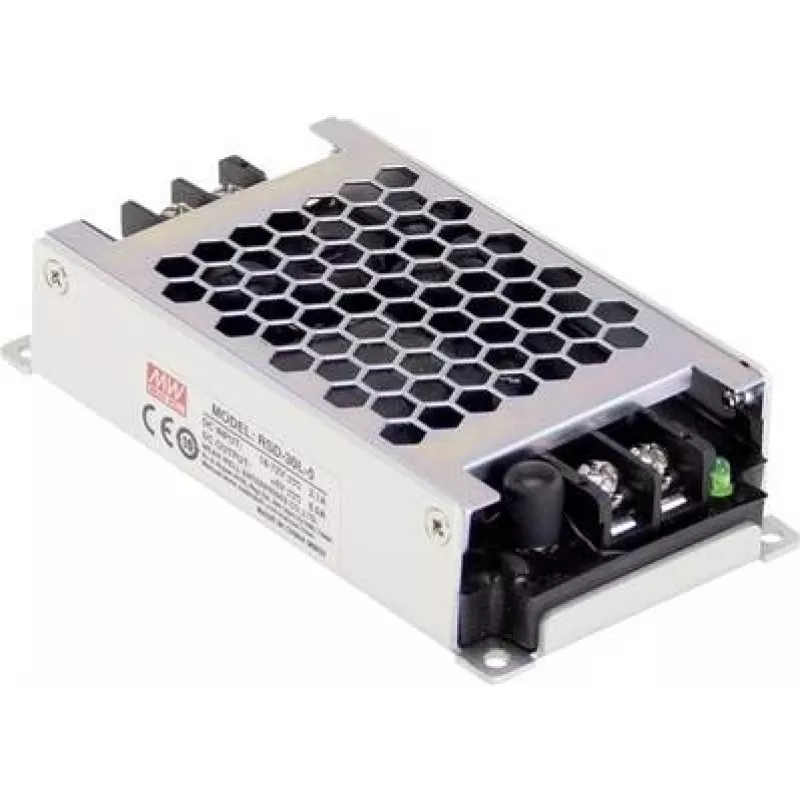

Maitinimo adapteris MEAN WELL RSD-30G-5, 30 W, 5 V, 6 A, RoHS, 60×113×25 mm

MEAN WELL RSD-30G-5 yra kompaktiškas 30 W nuolatinės srovės keitiklis, uždarame korpuse, tiekiantis stabilizuotą 5 V išėjimą iki 6 A iš 9–36 V DC įėjimo. Sukurtas atšiaurioms sąlygoms, šis keitiklis užtikrina sustiprintą izoliaciją tarp įėjimo ir išėjimo bei atitinka geležinkelių standartą EN50155. Maži matmenys (60 × 113 × 25 mm) ir atitiktis RoHS reikalavimams leidžia jį naudoti įmontuotoje elektronikoje, pramoninio valdymo skydeliuose ir kompaktiškuose maitinimo įrenginiuose, kur reikalingas patikimas 5 V maitinimas.

Privalumai

Keitiklis užtikrina stabilią 5 V reguliaciją iki 6 A su mažais išėjimo pulsacijomis, 4000 Vdc izoliaciją tarp įėjimo ir išėjimo, užtikrinančią didesnį saugumą, ir platų įėjimo įtampos diapazoną, pritaikytą automobilių ir pramoniniams nuolatinės srovės šaltiniams. Atitiktis EN50155 garantuoja tinkamumą geležinkelių programoms, o uždaras korpusas ir kompaktiškas dydis palengvina montavimą ankštose erdvėse. RoHS atitiktis leidžia naudoti projektuose su aplinkosaugos ir saugos apribojimais.

Tinka

• Vienos plokštės kompiuteriams ir įmontuotiems valdikliams, kuriems reikalinga 5 V maitinimo įtampa
• Signalo keitikliams, jutikliams ir ryšio moduliams geležinkelių ir pramoninėse sistemose
• Mažos galios automatikos moduliams ir pramoninio valdymo skydeliams
• Baterijomis maitinamoms ar transporto priemonių sistemoms su 9–36 V DC maitinimu

Pagrindinės techninės specifikacijos

• Išėjimas: 5 V DC, maksimali srovė 6 A
• Įėjimo diapazonas: 9–36 V DC
• Vardinė galia: 30 W
• Izoliacija: 4000 V DC tarp įėjimo ir išėjimo
• Standartai: atitinka EN50155 (geležinkeliai)
• Uždaras metalinis korpusas, kompaktiški matmenys 60 × 113 × 25 mm
• Atitinka RoHS reikalavimus

Kaip naudoti

Prijunkite keitiklį prie tinkamo nuolatinės srovės šaltinio, kurio įtampa yra 9–36 V, laikydamiesi teisingo poliškumo ir užtikrindami patikimas gnybtų jungtis. Naudokite tinkamą laidų ir saugiklių apsaugą įėjimo pusėje, kad apsaugotumėte nuo trumpųjų jungimų ir viršsrovių. Sumontuokite uždarą įrenginį vietoje, kurioje yra pakankama ventiliacija ir mechaninė atrama; venkite aušinimo paviršių užblokavimo. Prieš prijungdami jautrią elektroniką, patikrinkite išėjimo įtampą esant apkrovai ir įsitikinkite, kad prijungta apkrova neviršija 6 A maksimalios srovės.

Rekomendacijos

Patikimam ilgalaikiam darbui palaikykite aplinkos temperatūrą nurodytame diapazone, naudokite vytos poros arba ekranuotus kabelius signalams jautriose instaliacijose ir pridėkite išorinį filtravimą arba apsaugą nuo viršįtampių, jei instaliacija yra veikiama didelio elektrinio triukšmo ar greitų pereinamųjų procesų.
