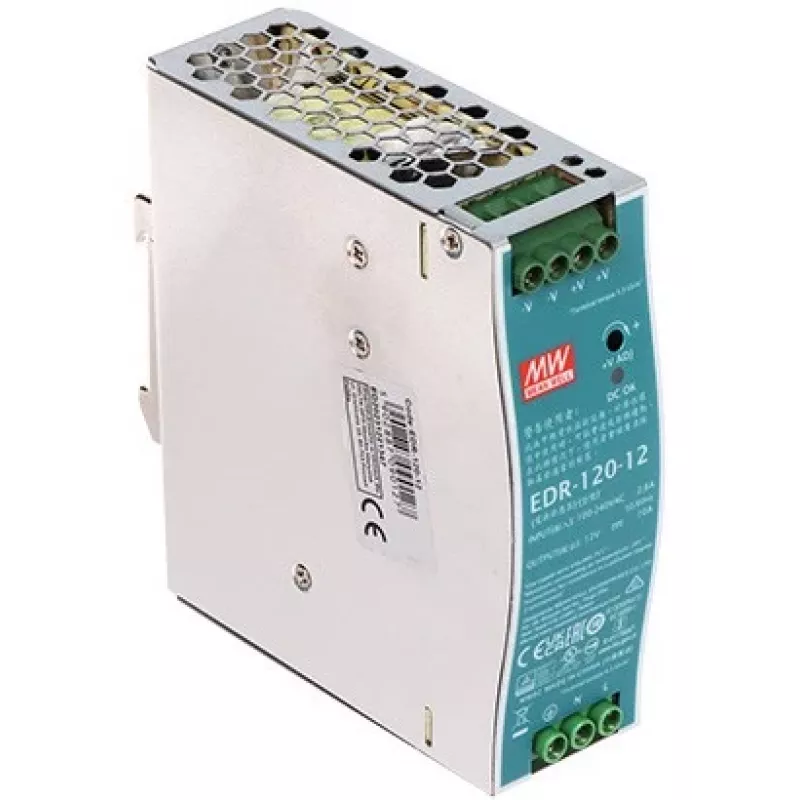

MEAN WELL EDR-120-12 120W 12V 10A bėgelio maitinimo šaltinis pramoniniam naudojimui

120 W galios, 12 V įtampos ir 10 A srovės – tai parametrai, kurių pakanka net ir reikliausiems pramoniniams valdikliams, jutikliams ar relėms maitinti. MEAN WELL EDR-120-12 yra kompaktiškas, ant DIN bėgelio montuojamas perjungiamasis maitinimo šaltinis, sukurtas nepertraukiamam darbui sudėtingomis sąlygomis. Universali įėjimo įtampa 90–264 VAC (arba 127–370 VDC) užtikrina stabilų 12 V DC išėjimą net ir nestabiliuose tinkluose, o metalinis korpusas ir laisvos konvekcijos aušinimas garantuoja ilgaamžiškumą be ventiliatorių – mažiau triukšmo ir mažesnės priežiūros sąnaudos.

Kam skirtas

Šis maitinimo šaltinis skirtas sistemų integratoriams, skydų gamintojams ir priežiūros inžinieriams, kuriems reikia patikimo, kompaktiško sprendimo, atitinkančio tarptautinius saugos ir elektromagnetinio suderinamumo standartus. Dėl reguliuojamos išėjimo įtampos (10,8–13,8 V) jį galima pritaikyti prie konkrečių apkrovų, o apsaugos nuo trumpojo jungimo, perkrovos, viršįtampio ir perkaitimo užtikrina sklandų darbą net ir avarinių situacijų metu.

Pagrindiniai privalumai

• 120 W galia su 12 V DC / 10 A išėjimu – tinka didelės galios įrenginiams
• Universali įėjimo įtampa 90–264 VAC (127–370 VDC) – tinka naudoti visame pasaulyje
• Montavimas ant DIN bėgelio TS-35/7,5 arba TS-35/15 – greitas ir paprastas įrengimas
• Didelis efektyvumas iki 88 % – mažiau energijos nuostolių ir šilumos išsiskyrimo
• Reguliuojama išėjimo įtampa nuo 10,8 V iki 13,8 V – lankstus pritaikymas
• Apsauga nuo trumpojo jungimo, perkrovos, viršįtampio ir perkaitimo
• Laisvos konvekcijos aušinimas – be ventiliatoriaus, tyliai veikia ir ilgesnis tarnavimo laikas
• Mažos energijos sąnaudos be apkrovos (<0,5 W) – atitinka energijos taupymo reikalavimus
• 3 kVAC izoliacija tarp įėjimo ir išėjimo – saugumui užtikrinti
• Atitinka UL 508 ir TUV EN60950-1 saugos standartus
• EMC atitiktis: EN55022 Class B, EN61000-3-2 Class A

Specifikacijos

• Išėjimo įtampa: 12 V DC
• Išėjimo srovė: 10 A
• Vardinė galia: 120 W
• Įėjimo įtampa: 90–264 VAC / 127–370 VDC
• Efektyvumas: 88 %
• Montavimas: DIN bėgelis TS-35/7,5 arba TS-35/15
• Darbinė temperatūra: nuo -20 iki +60 °C
• Aušinimas: laisva konvekcija
• Pulsacijos ir triukšmas: 120 mVp-p
• Izoliacijos įtampa: 3 kVAC
• Energijos sąnaudos be apkrovos: <0,5 W
• Išlaikymo laikas: 20 ms esant 230 VAC ir pilnai apkrovai
• Korpuso medžiaga: metalinis
• Saugos standartai: UL 508, TUV EN60950-1
• EMC standartai: EN55022 Class B, EN61000-3-2 Class A

Patarimai

Montuodami EDR-120-12, užtikrinkite pakankamą ventiliaciją aplink įrenginį, kad laisva konvekcija veiktų efektyviai. Jei reikia kitokios išėjimo įtampos, naudokite įmontuotą potenciometrą ir reguliuokite nurodytame diapazone. Visada įsitikinkite, kad bendra apkrova neviršija 120 W – taip užtikrinsite patikimą veikimą ir ilgą tarnavimo laiką.
