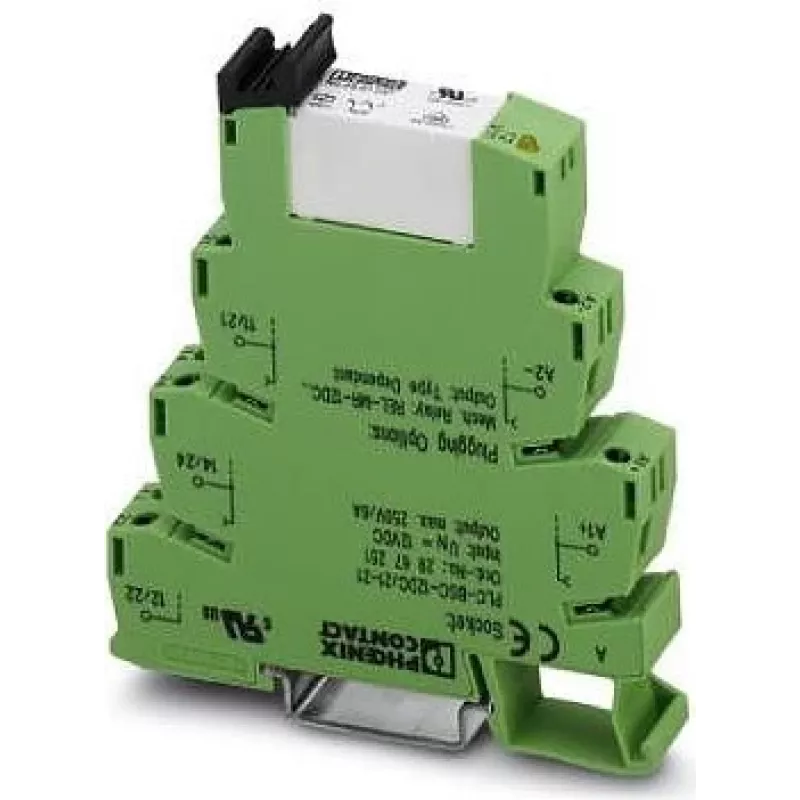

Phoenix Contact 2967112 miniatiūrinė galios relė, 24 V DC ritė, 1 N/O kontaktas, 10 A, Push-in, DIN bėgis

Kai reikia patikimai perjungti iki 10 A apkrovas, o skydelyje kiekvienas milimetras yra svarbus, ši relė tampa tinkamu sprendimu. Phoenix Contact 2967112 – tai miniatiūrinė galios relė su 24 V DC rite ir vienu normaliai atviru (N/O) kontaktu, skirta pramoninės automatizacijos sistemoms, kuriose reikalingas ilgaamžiškumas ir greitas montavimas.

Privalumai, svarbūs profesionalams

• Kompaktiška 6,2 mm konstrukcija – taupo vietą DIN bėgyje, leidžia pasiekti didelį įrenginių tankį valdymo spintose.
• Push-in gnybtai – laidų prijungimas be įrankių, laikas sutrumpėja iki 50 % lyginant su varžtinėmis jungtimis.
• AgNi kontaktai – sidabro-nikelio lydinys užtikrina ilgą elektrinį tarnavimo laiką ir stabilią kontaktų varžą net esant dažniems perjungimams.
• Platus darbinės temperatūros diapazonas nuo -40 °C iki 60 °C – tinka sudėtingomis sąlygomis eksploatuojamai įrangai.
• Patvirtinimai UL, cUL, GL, EAC, VDE – atitinka tarptautinius reikalavimus.

Kam skirta

• Pramoninės automatizavimo sistemos, PLC išėjimų sąsaja.
• Varžinės, indukcinės ir talpinės apkrovos iki 10 A perjungimas.
• Valdymo spintos, kuriose reikalingas didelis komponentų tankis.
• Mašinos ir įrenginiai su 24 V DC valdymo įtampa.

Pagrindinės specifikacijos

• Ritės įtampa: 24 V DC, galios sąnaudos 0,4 W.
• Kontaktų konfigūracija: 1 N/O (SPST-NO).
• Maksimali perjungimo įtampa: 250 V AC/DC.
• Maksimali perjungimo srovė: 10 A (AC1), 8 A (DC1).
• Kontaktų medžiaga: AgNi.
• Montavimas: DIN bėgis NS 35/7.5.
• Prijungimas: Push-in.
• Darbinė temperatūra: -40 °C iki 60 °C.
• Mechaninis tarnavimo laikas: 2 x 10^7 ciklų.
• Elektrinis tarnavimo laikas: 1 x 10^5 ciklų esant 10 A, 250 V AC.
• Apsaugos laipsnis: IP20.
• Patvirtinimai: UL, cUL, GL, EAC, VDE.

Naudojimo patarimai

Prieš pradedant eksploatuoti, būtinai patikrinkite ritės įtampą ir apkrovos charakteristikas. Dėl kompaktiško dydžio rekomenduojama palikti nedidelį tarpą tarp gretimų relių, kad būtų užtikrintas tinkamas vėdinimas. Push-in gnybtams naudokite standartinius laidus be galvučių – taip užtikrinsite patikimą kontaktą ir sutaupysite laiko.
