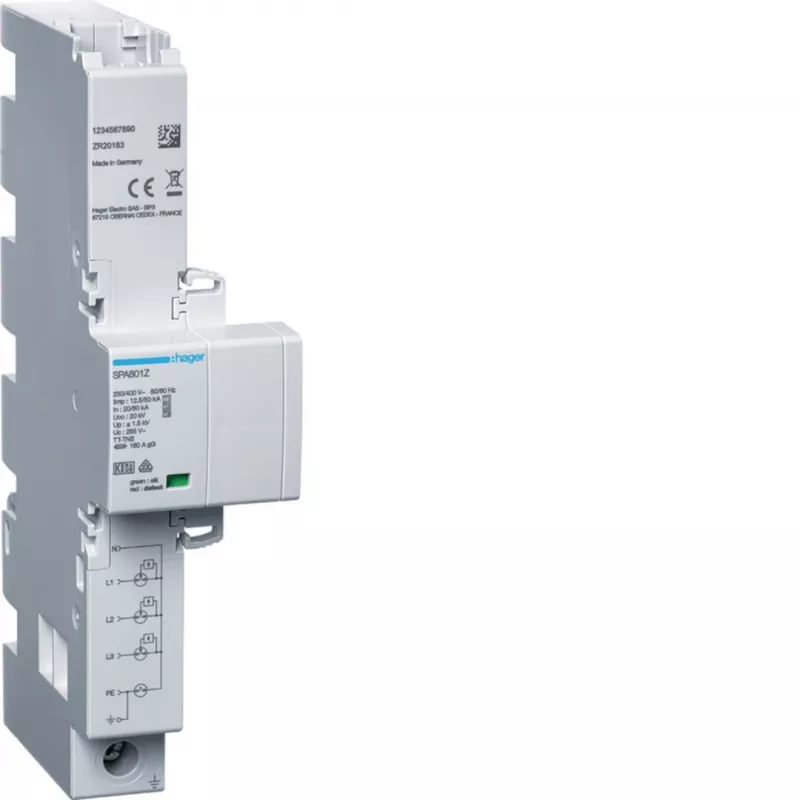

Hager SPA801Z Kombinuotas žaibo ir viršįtampio ribotuvas 1+2+3 tipo 4P Iimp 12,5kA TT/TNS

Kai jūsų įrangos apsauga priklauso nuo vieno įrenginio, Hager SPA801Z kombinuotas žaibo ir viršįtampio ribotuvas užtikrina patikimą apsaugą nuo tiesioginių ir netiesioginių žaibo smūgių bei komutacinių viršįtampių. Šis 1+2+3 tipo ribotuvas tinka pagrindiniams skirstomiesiems skydams TT ir TNS įžeminimo sistemose, suteikdamas aukščiausią apsaugos lygį kompaktiškame korpuse.

Privalumai

Integruota trijų tipų apsauga sumažina montavimo vietą ir supaprastina sistemos projektavimą. Įrenginys atlaiko žaibo impulsinę srovę 12,5 kA (10/350 µs) vienam poliui ir nominalią iškrovos srovę 20 kA (8/20 µs). Žema įtampos apsaugos lygio vertė (<1,5 kV) apsaugo jautrią elektroniką. Vizuali būsenos indikacija (žalia/raudona) ir nuotolinio signalizavimo kontaktai leidžia greitai diagnozuoti būklę. Modulinis plotis 4 moduliai (72 mm) taupo vietą DIN bėgyje.

Kam tinka

• Pagrindiniai skirstomieji skydai gyvenamuosiuose, komerciniuose ir pramoniniuose pastatuose
• TT ir TNS įžeminimo sistemos
• Jautrios elektroninės įrangos apsauga nuo viršįtampių

Pagrindinės specifikacijos

• Tipas: Kombinuotas žaibo ir viršįtampio ribotuvas (1+2+3 tipas)
• Polių skaičius: 4P
• Žaibo impulsinė srovė (Iimp): 12,5 kA (10/350 µs) vienam poliui
• Nominali iškrovos srovė (In): 20 kA (8/20 µs) vienam poliui
• Maksimali iškrovos srovė (Imax): 40 kA (8/20 µs) vienam poliui
• Įtampos apsaugos lygis (Up): <1,5 kV
• Maksimali nuolatinė darbinė įtampa (Uc): 275 V AC
• Nominali įtampa (Un): 230/400 V AC
• Trumpojo jungimo atsparumas (Isccr): 50 kA
• Sekimo srovės gesinimo geba (Ifi): 50 kA
• Atsako laikas: <25 ns
• Montavimas: DIN bėgis
• Modulinis plotis: 4 moduliai (72 mm)
• Darbinė temperatūra: nuo -40 iki +80 °C
• Apsaugos klasė (IP): IP20
• Būsenos indikacija: Vizuali (žalia/raudona)
• Nuotolinis signalizavimas: Taip (1 NO/NC kontaktas)
• Atitiktis standartams: IEC/EN 61643-11

Rekomendacijos

Kad apsauga būtų efektyvi, ribotuvą montuokite pagrindiniame skirstomajame skyde kuo arčiau įvado. Užtikrinkite tinkamą įžeminimą ir potencialų išlyginimą pagal vietinius reikalavimus. Įrenginys tinka tik TT ir TNS sistemoms.
