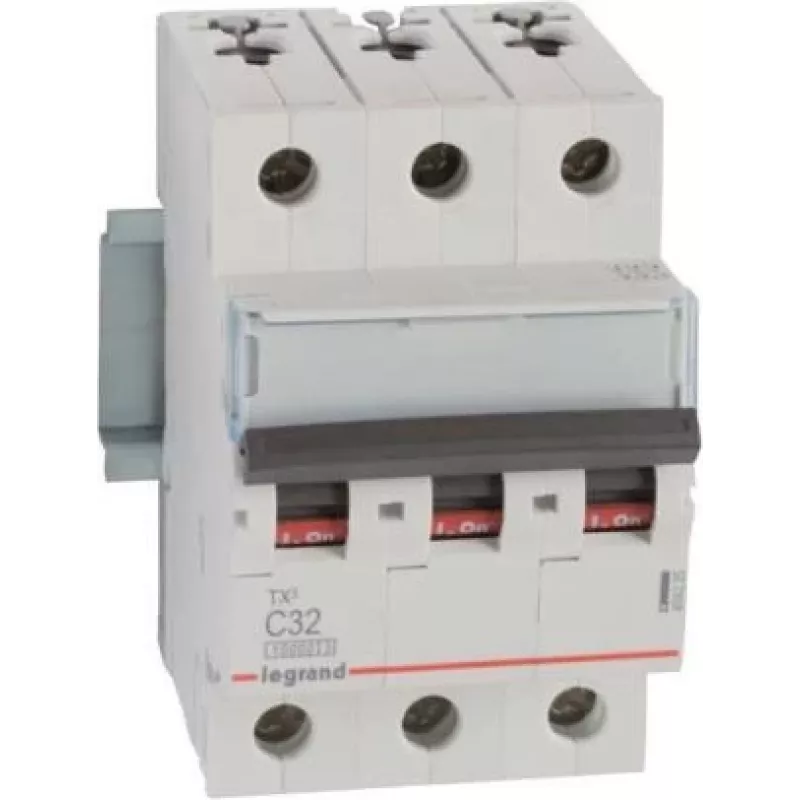

Legrand TX3 modulinis automatinis jungiklis MCB C 32A 3 polių 10kA 400V AC 3 moduliai 404225

Kai trijų fazių grandinėje reikia patikimos apsaugos nuo perkrovų ir trumpojo jungimo, kiekvienas sprendimas turi būti pagrįstas ilgaamžiškumu ir našumu. Legrand TX3 serijos automatinis jungiklis su C charakteristika ir 32 A vardine srove yra sukurtas būtent tokiems iššūkiams – nuo pramoninių skirstomųjų įrenginių iki komercinių pastatų elektros sistemų. 10 kA trumpojo jungimo atjungimo geba užtikrina, kad net ir didelių gedimų atveju įranga bus apsaugota.

Privalumai, svarbūs profesionalams

TX3 serija pasižymi kompaktiška konstrukcija – užima tik 3 modulius (54 mm) DIN bėgelyje, taupydama vietą skydelyje. Varžtiniai gnybtai su plačiu laidų priėmimu (1–25 mm² standus, 1–16 mm² lankstus) palengvina montavimą ir sumažina klaidų riziką. C tipo išjungimo charakteristika (5–10 In) yra ideali grandinėms su vidutinėmis įjungimo srovėmis, tokioms kaip varikliai, transformatoriai ar apšvietimo sistemos. Atitinka EN 60898-1 standartą, užtikrinantį ilgalaikį patikimumą: 10 000 elektrinių ir 20 000 mechaninių ciklų. IP20 apsaugos klasė ir darbinė temperatūra nuo -25 °C iki +70 °C leidžia naudoti įvairiose aplinkose.

Kam tinka

• Trijų fazių grandinių apsauga komerciniuose ir pramoniniuose skirstomuosiuose skydeliuose
• Variklių, transformatorių ir apšvietimo grandinės su vidutinėmis įjungimo srovėmis
• Instaliacijos, kuriose reikalinga 10 kA trumpojo jungimo atjungimo geba
• Montavimas ant DIN bėgelio skirstomuosiuose skydeliuose ir korpusuose

Pagrindinės specifikacijos

• Prekės ženklas: Legrand
• Serija: TX3
• Produkto tipas: modulinis automatinis jungiklis (MCB)
• Polių skaičius: 3
• Vardinė srovė: 32 A
• Išjungimo charakteristika: C tipas
• Vardinė darbinė įtampa: 400 V AC
• Vardinė trumpojo jungimo atjungimo geba (Icn): 10 kA
• Dažnis: 50/60 Hz
• Modulių plotis: 3 TE (54 mm)
• Apsaugos laipsnis: IP20
• Gnybtų tipas: varžtiniai
• Gnybtų talpa: 1–25 mm² (standus), 1–16 mm² (lankstus)
• Standartas: EN 60898-1
• Darbinė temperatūra: -25 °C iki +70 °C
• Elektrinis ilgaamžiškumas: 10 000 ciklų
• Mechaninis ilgaamžiškumas: 20 000 ciklų

Naudojimo patarimai

Montuodami šį jungiklį, įsitikinkite, kad grandinės varža ir laidų skerspjūvis atitinka 32 A srovę. C charakteristika puikiai tinka variklių paleidimo srovėms, tačiau jei grandinėje yra jautrių elektronikos prietaisų, apsvarstykite papildomus apsaugos elementus. Reguliariai tikrinkite jungiklio būklę ir užtikrinkite, kad skydelyje būtų pakankama ventiliacija.
