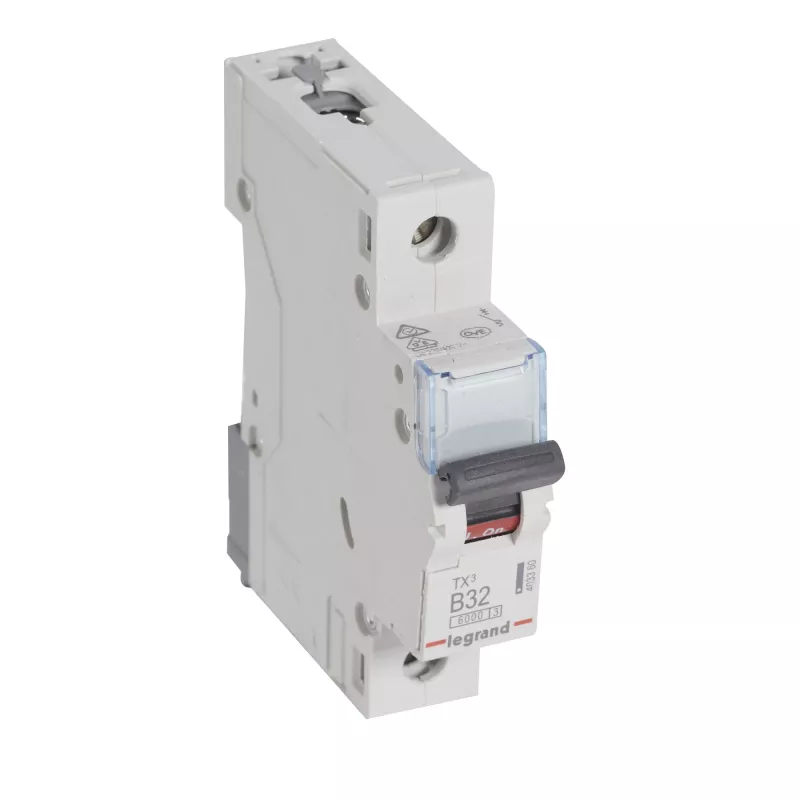

Legrand TX3 automatinis jungiklis B charakteristika 1 polius 32 A

Vienpolis automatinis jungiklis Legrand TX3 (kodas 403360) skirtas apsaugoti elektros grandines nuo perkrovų ir trumpųjų jungimų gyvenamosiose bei lengvos komercinės paskirties patalpose. Įrenginys montuojamas ant DIN bėgelio standartiniuose skirstomuosiuose skyduose ir užtikrina patikimą apsaugą apšvietimo, kištukinių lizdų bei smulkių prietaisų grandinėms. Dėl kompaktiškos konstrukcijos jis taupo vietą skyde ir leidžia lengvai pakeisti senus ar įdiegti naujus grandinių apsaugos sprendimus.

Pagrindiniai privalumai

• Šiluminė-magnetinė apsauga – tiksliai reaguoja į perkrovas ir trumpuosius jungimus.
• Vienpolis dizainas – sumažina užimamą vietą skyde, išlaikant pilną grandinės apsaugą.
• Patvarūs izoliaciniai medžiagai – užtikrina elektros saugą ir ilgą tarnavimo laiką normaliomis eksploatavimo sąlygomis.
• Rankinis atstatymas – aiškus mechanizmas po išjungimo leidžia greitai identifikuoti ir pašalinti gedimo priežastį.

Techniniai duomenys

• Vardinė srovė: 32 A
• Vardinė įtampa: 230 V AC
• Charakteristika: B
• Polių skaičius: 1
• Montavimas: ant DIN bėgelio
• Standartai: atitinka IEC/EN 60898-1

Naudojimo rekomendacijos

Automatinį jungiklį montuokite ant DIN bėgelio skirstomajame skyde, laikydamiesi vietinių elektros instaliacijos taisyklių. Prieš prijungdami laidus, įsitikinkite, kad maitinimas išjungtas. Fazės laidą junkite prie įvesties gnybto, o apkrovos laidą – prie išvesties gnybto, priverždami gamintojo nurodytu sukimo momentu. Po prijungimo įjunkite maitinimą ir patikrinkite jungiklio veikimą. Jei įvyksta išjungimas, prieš atstatydami mechanizmą nustatykite ir pašalinkite perkrovos ar trumpojo jungimo priežastį. Nenaudokite jungiklio dažnam įjungimui-išjungimui – jis skirtas apsaugai, o ne valdymui. Periodiškai tikrinkite gnybtų priveržimą ir ar nėra perkaitimo požymių.
