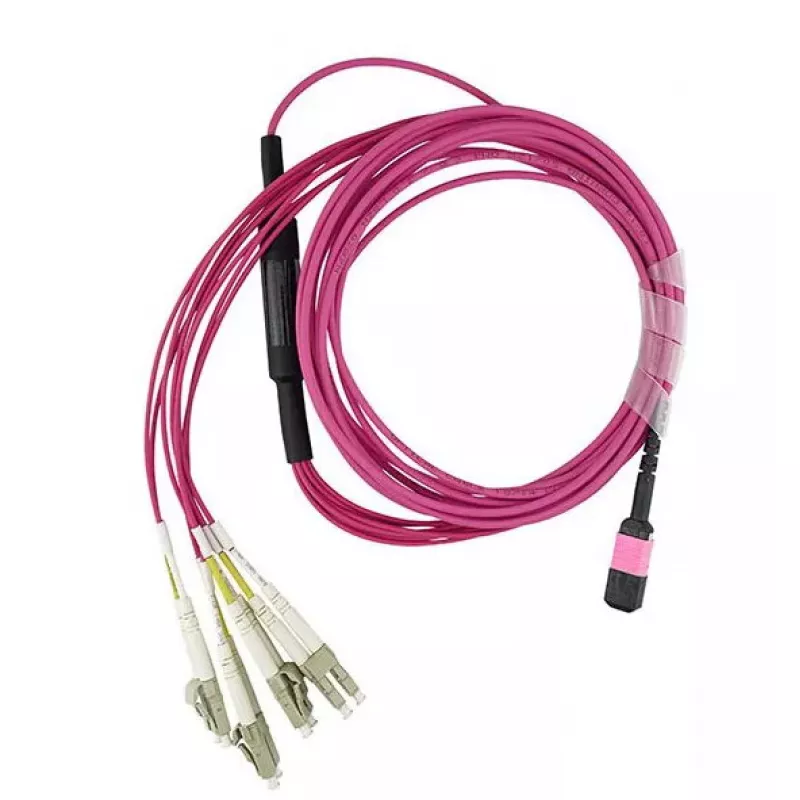

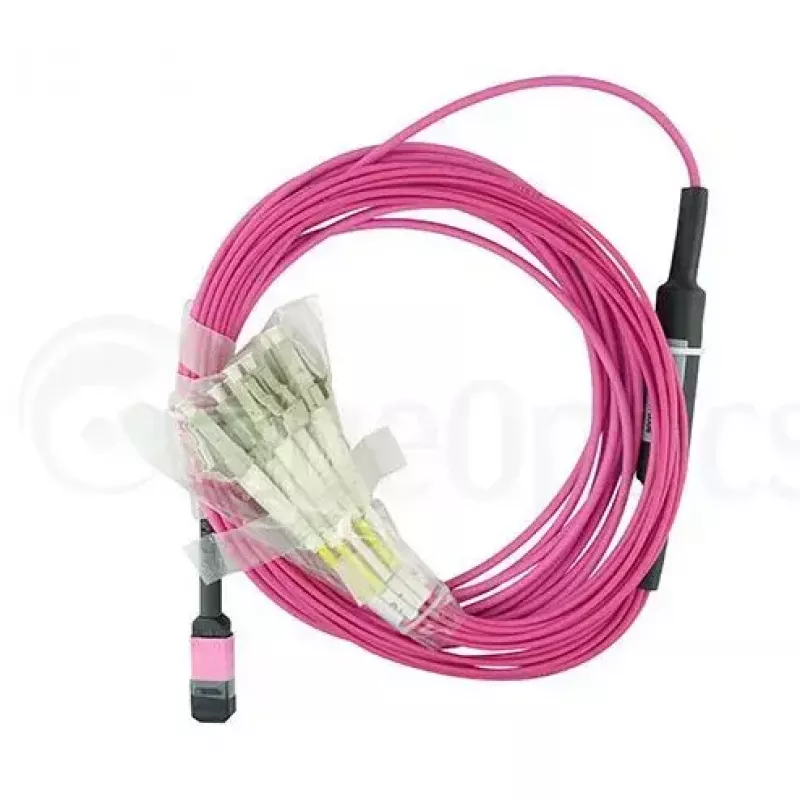

BlueOptics EMC CBL-MPO12-4LC-OM4-2M šviesolaidinis kabelis MPO 4x LC 2 m

BlueOptics EMC CBL-MPO12-4LC-OM4-2M yra 2 metrų daugiamodis šviesolaidinis kabelis, skirtas didelio tankio tarpusavio jungtims duomenų centruose ir tinklo skirstomuosiuose rėmuose. Viename gale yra MPO kelių skaidulų jungtis, o kitame – keturios LC dvigubos jungtys, leidžiančios kompaktiškai ir pilno dvipusio ryšio režimu sujungti MPO magistralines linijas su įranga, turinčia LC prievadus. Kabelis pagamintas iš OM4 klasės daugiamodės skaidulos, kurios šerdies skersmuo 125 µm, tinkamas trumpo ir vidutinio atstumo didelės spartos perdavimui.

Privalumai

Šis MPO į 4x LC atšakinis kabelis užtikrina patikimą didelės spartos duomenų perdavimą ir supaprastina stovo pusės sujungimą, konvertuodamas vieną MPO magistralę į kelias LC jungtis. OM4 klasė užtikrina mažesnį slopinimą ir didesnį pralaidumą, tinkamą 10G, 40G ir tam tikroms 100G daugiamodėms nuorodoms. 2 m ilgis leidžia tvarkingai išvesti kabelius stovuose, išvengiant perteklinio laisvumo, ir tuo pačiu užtikrina pakankamą atstumą tipiniams sujungimams.

Pagrindinės specifikacijos

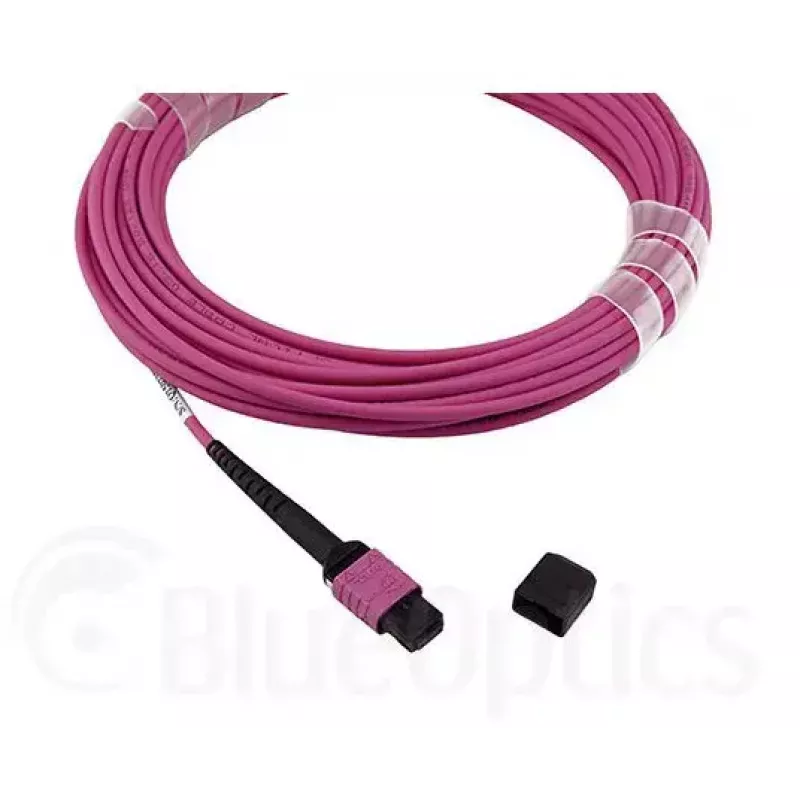

• Jungtis A: MPO kelių skaidulų jungtis (12 skaidulų MPO formato)

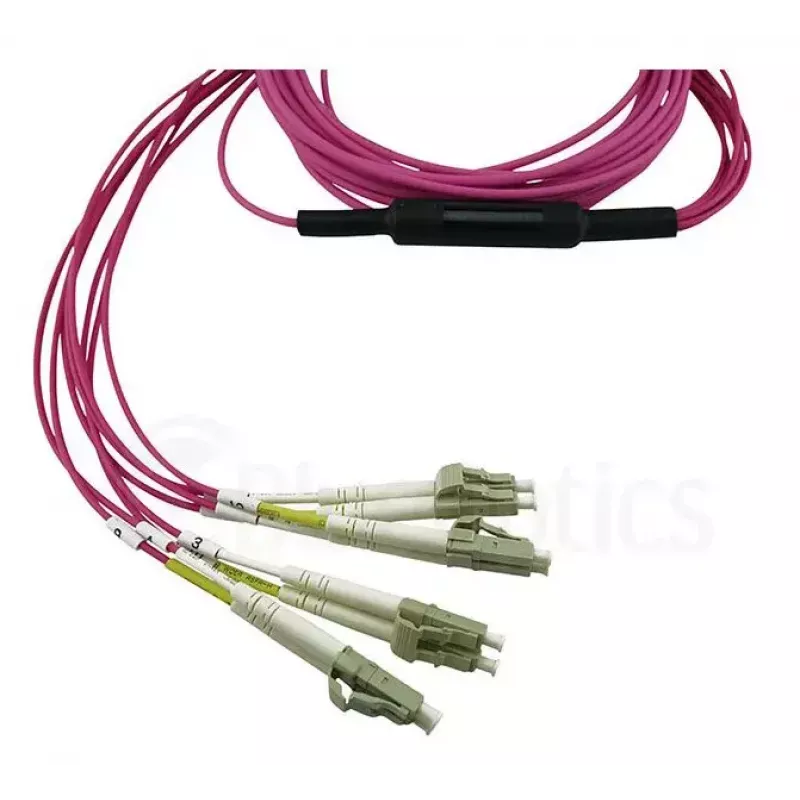

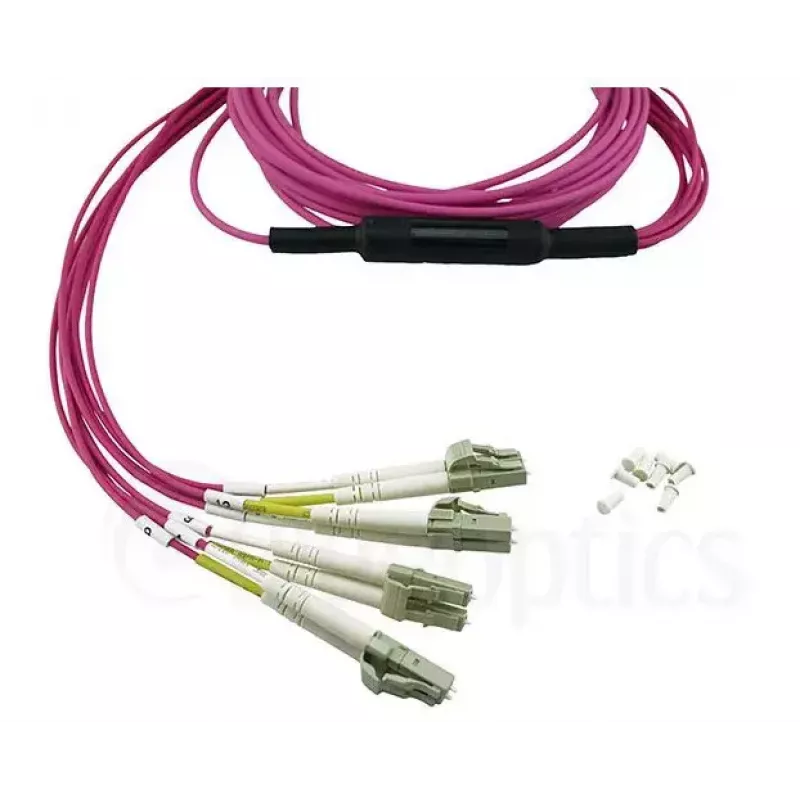

• Jungtis B: 4 × LC dvigubos jungtys
• Skaidulos tipas: OM4 daugiamodė
• Šerdies skersmuo: 125 µm
• Kabelio ilgis: 2 m
• Poliravimo tipas: paprastai UPC/APC (priklauso nuo varianto – patikrinkite prieš naudojimą)
• Perdavimas: pilno dvipusio ryšio lygiagrečios daugiamodės nuorodos

Kaip naudoti

Nutieskite kabelį per stovą ar kabelių lataką, vengdami aštrių lenkimų ir mechaninio spaudimo jungtims. Įjunkite MPO galą į MPO magistralę ar kasetę, užtikrindami teisingą raktavimą ir orientaciją, o LC jungtis prijunkite prie atitinkamų LC prievadų jungikliuose, siųstuvuose-imtuvuose ar skirstomuosiuose skyduose. Po montavimo patikrinkite nuorodos poliškumą ir atlikite optinių nuostolių ar tęstinumo matavimus, kad įsitikintumėte teisingu sujungimu ir priimtinu slopinimu.

Rekomendacijos

Laikykite jungtis su apsauginiais dangteliais iki montavimo, kad išvengtumėte užteršimo. Laikykitės gamintojo rekomenduojamų lenkimo spindulių, prieš sujungdami valykite galus patvirtintais pluošto valymo įrankiais, o nenaudojamus kabelius laikykite ant tinkamų ritelių arba skirstomuosiuose skyduose, kad išsaugotumėte veikimo charakteristikas.
