BlueOptics CBL-MPO12-4LC-SMF-1M InfiniBand šviesolaidinis kabelis MPO 4x LC 1 m

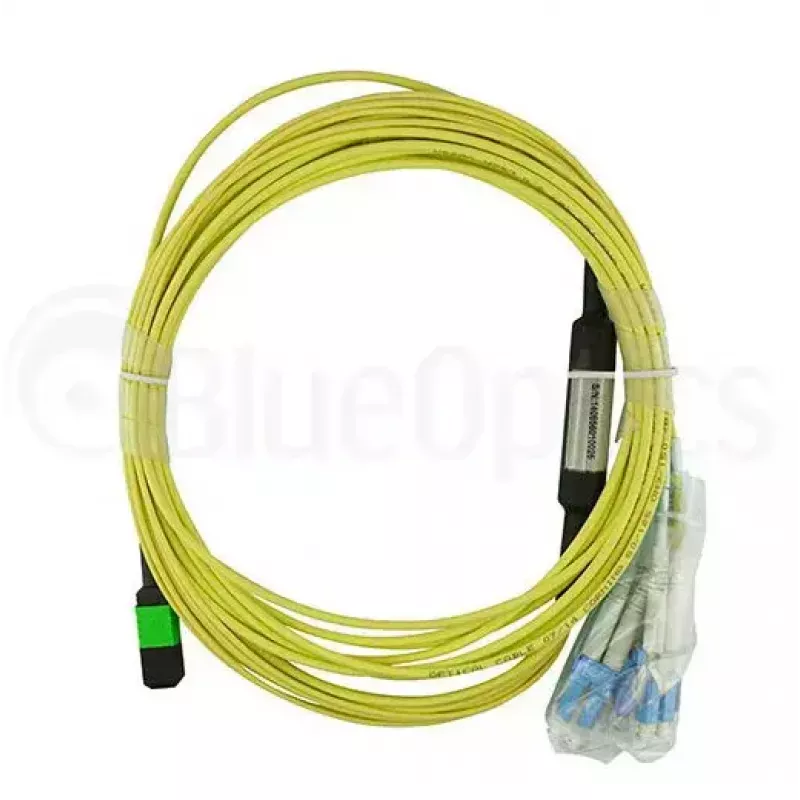

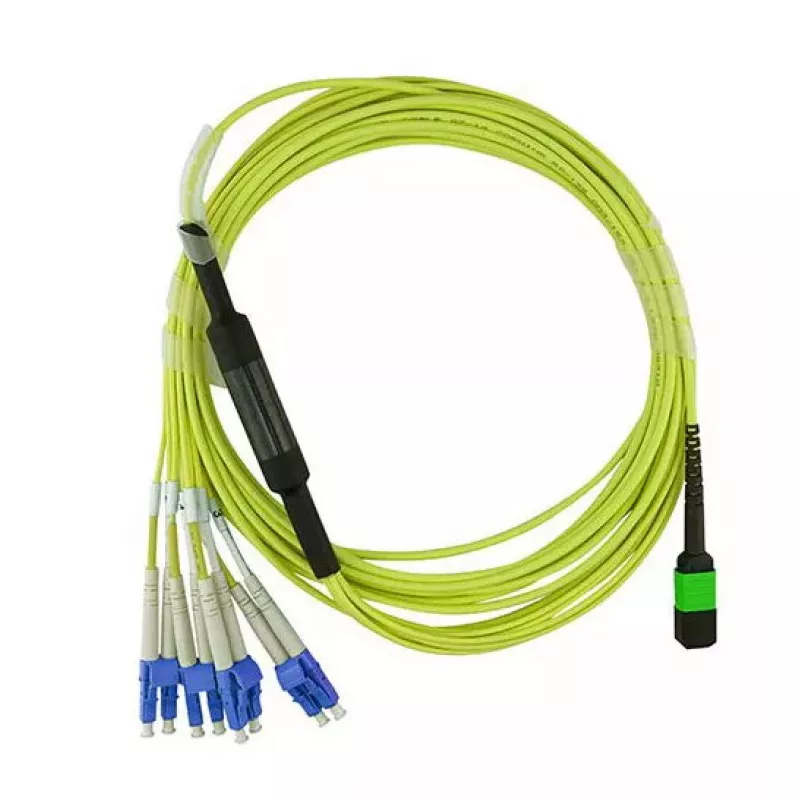

„BlueOptics CBL-MPO12-4LC-SMF-1M“ yra 1 metro ilgio vienmodis šviesolaidinis kabelis, skirtas didelio tankio tinklo aplinkoms. Jis sujungia MPO (12 pluoštų) jungtį viename gale su keturiomis LC jungtimis kitame gale, leisdamas sukurti lygiagrečius optinius ryšius ir lengvai išsišakoti į LC imtuvus. Kabelis naudoja G.657.A1 vienmodį pluoštą su 125 µm apvalkalu, pasižymintį mažu slopinimu ir geru lenkimo atsparumu, tinkamu stelažams, pataisų skydams ir trumpiems ryšiams stelaže.

Privalumai

Šis „BlueOptics“ kabelis sujungia kompaktišką MPO sąsają su keliomis LC galūnėmis, supaprastindamas jungtis tarp lygiagrečių imtuvų ir LC prievadų be papildomų konversijos modulių. G.657.A1 pluošto tipas užtikrina geresnį lenkimo atsparumą, palyginti su senesniais vienmodžiais variantais, sumažindamas signalo nuostolius ankštose trasose. 1 metro ilgis sumažina laisvą kabelio ilgį pataisymo scenarijuose ir užtikrina pastovų veikimą „InfiniBand“ ir kitose didelės spartos duomenų programose.

Tinka

• Jungti MPO pagrįstus lygiagrečius optinius imtuvus prie kelių LC imtuvų ar prievadų
• Trumpiems ryšiams stelaže ar tarp stelažų, kai reikia 1 m ilgio
• Didelio tankio serverių, jungiklių ir saugyklų aplinkoms, naudojančioms „InfiniBand“ ar kitus didelės spartos ryšius
• Duomenų centrams, kuriems reikia geresnio lenkimo atsparumo ankštose trasose

Pagrindinės techninės specifikacijos

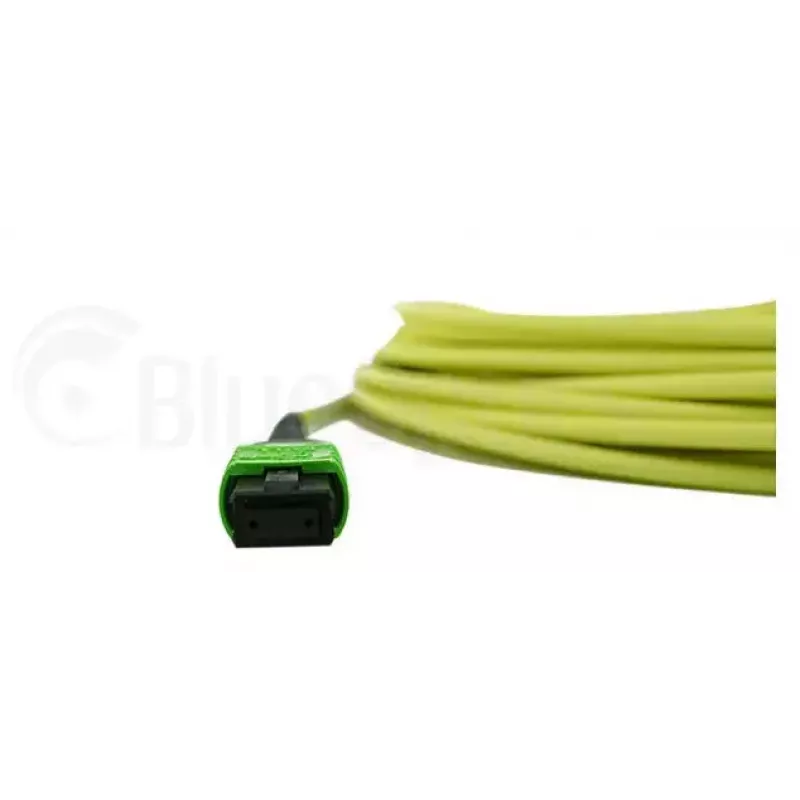

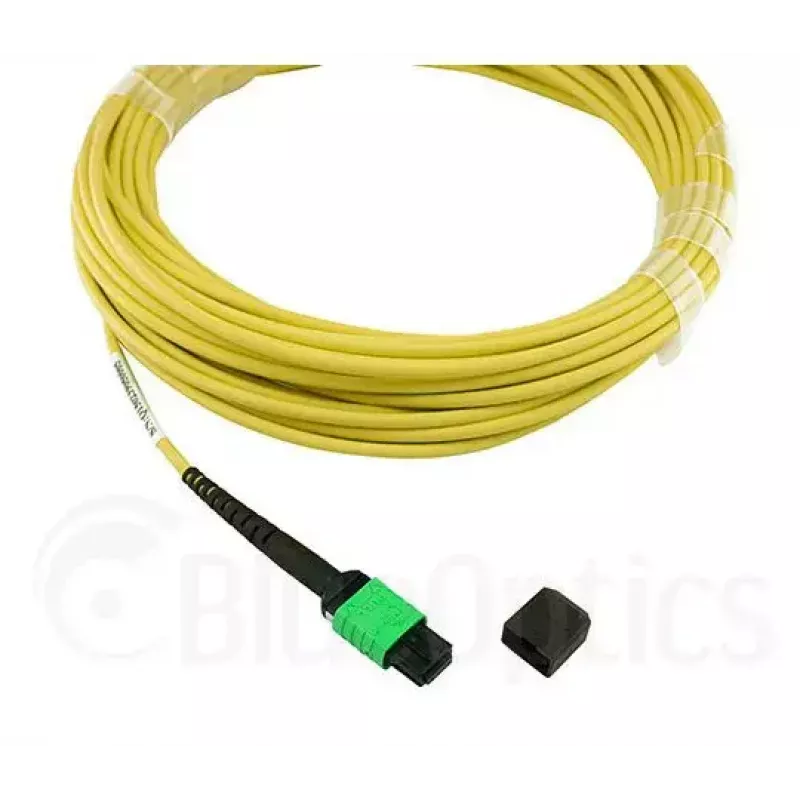

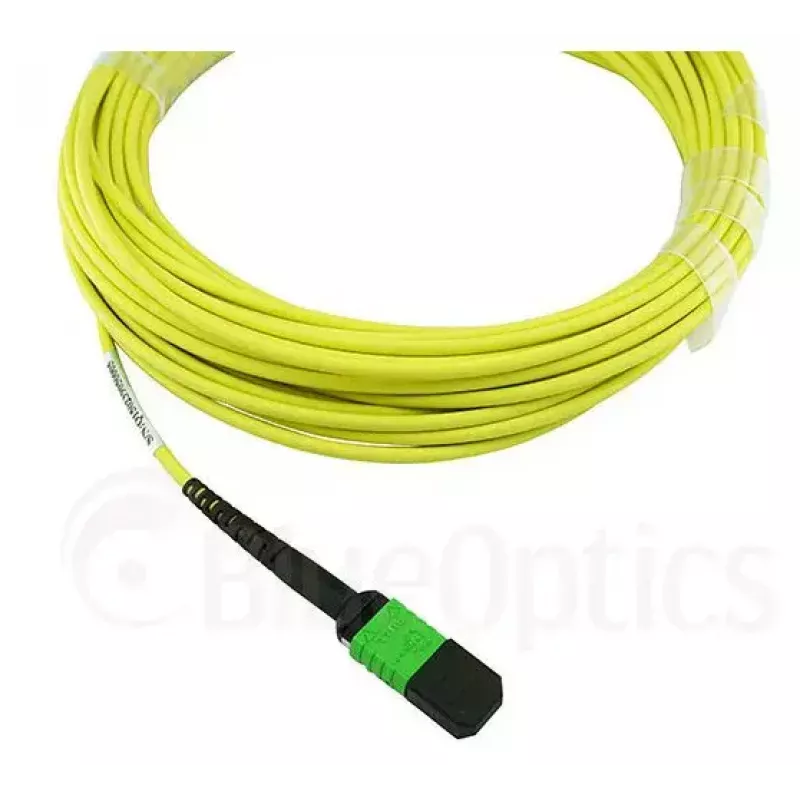

• 1 jungtis: MPO (12 pluoštų) daugiapluoštė jungtis

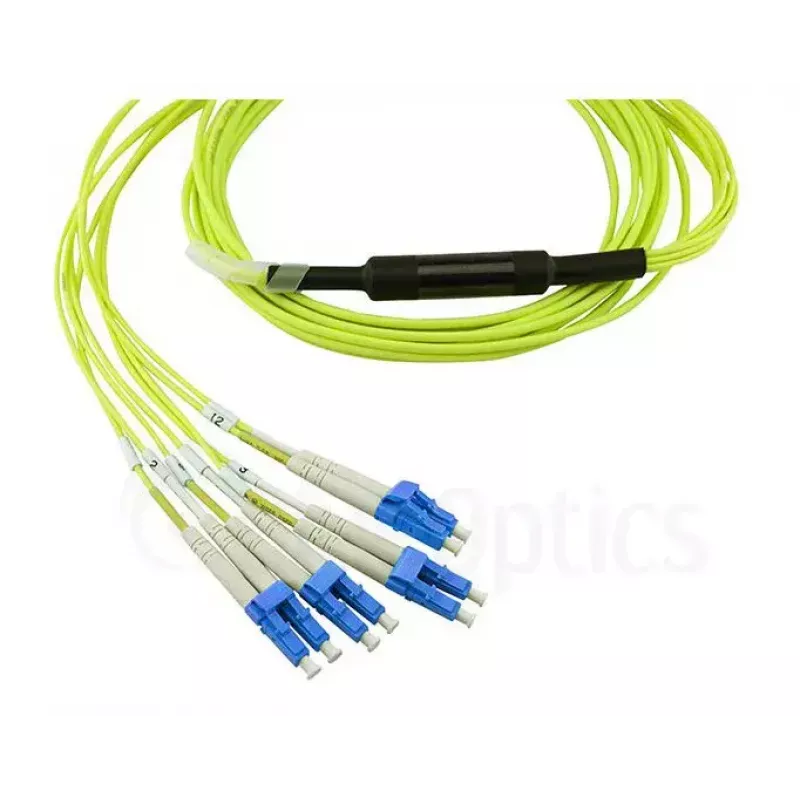

• 2 jungtis: Keturi LC dvipusiai jungtys
• Pluošto tipas: G.657.A1 vienmodis pluoštas
• Šerdis/apvalkalas: 125 µm apvalkalo skersmuo
• Ilgis: 1 m
• Paskirtis: „InfiniBand“ ir didelės spartos optiniai ryšiai

Kaip naudoti

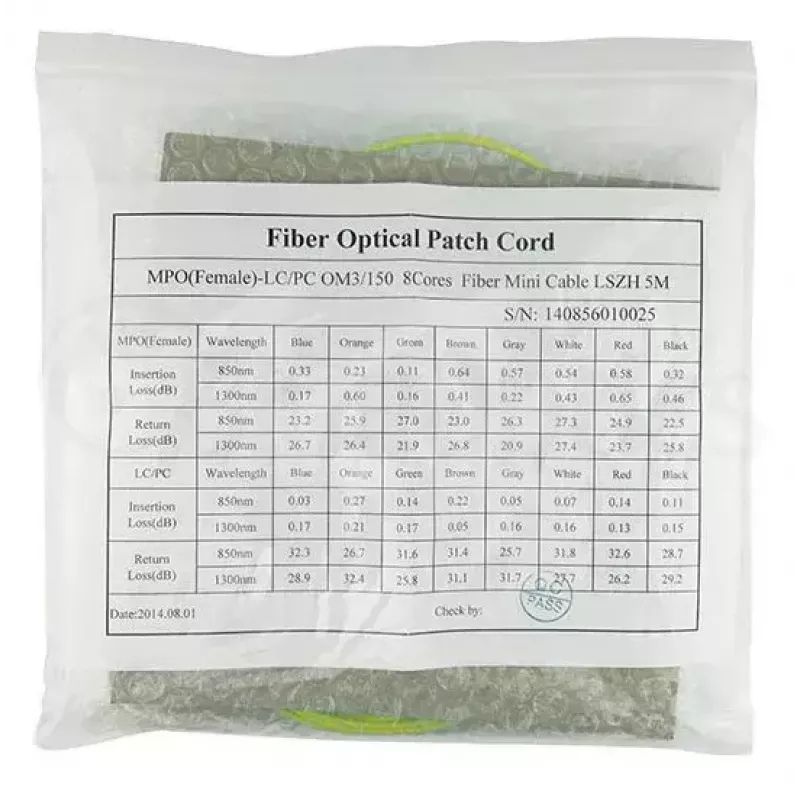

Identifikuokite MPO galą ir sulygiuokite jį su MPO prievadu lygiagrečiame imtuve ar pataisų skyde, užtikrindami teisingą rakto orientaciją prieš įkišdami. Nutieskite kabelį iki paskirties LC prievadų ir įjunkite kiekvieną LC jungtį į atitinkamą imtuvą ar pataisų skydo adapterį. Venkite staigių lenkimų ir išlaikykite tinkamus lenkimo spindulius montavimo metu, kad išsaugotumėte G.657.A1 pluošto veikimą. Po montavimo atlikite įterpimo nuostolių ir tęstinumo patikras, kad patvirtintumėte signalo vientisumą.

Rekomendacijos

Geriausiems rezultatams pasirinkite tinkamą kabelio ilgį pagal stelažo išdėstymą, kad sumažintumėte laisvą ilgį, naudokite dulkių dangtelius, kai jungtys nesujungtos, ir laikykitės pluoštų tvarkymo praktikų: venkite sukimų, užtikrinkite švarias jungtis ir išlaikykite lenkimo spindulius pagal G.657.A1 specifikacijas.
