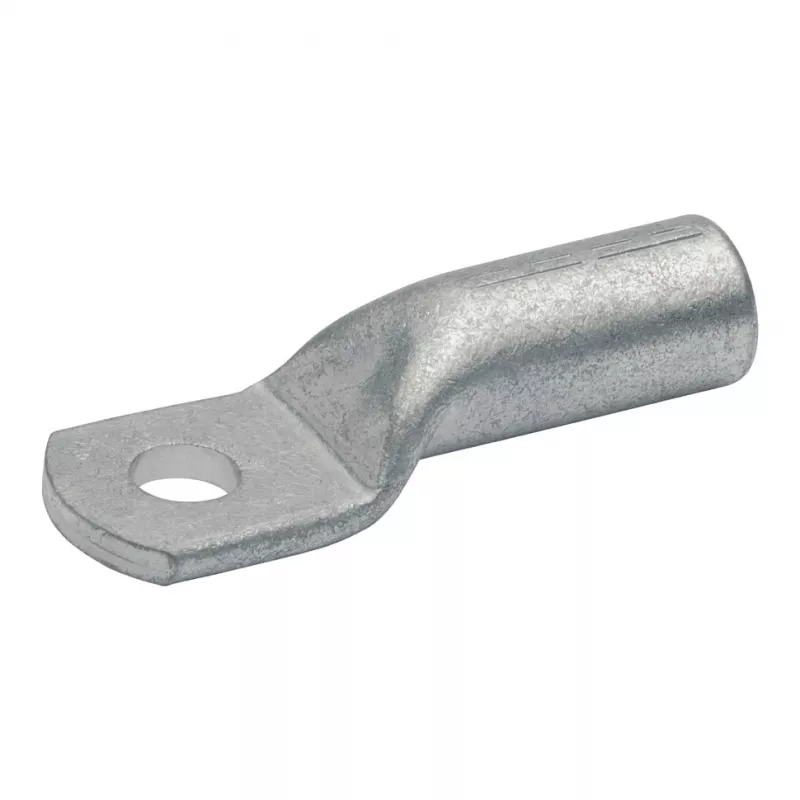

Klauke 110R12 Kompresinis kabelio antgalis 150 mm² M12 žiedinis gnybtas, alavuotas varis

Pramoninėse elektros instaliacijose patikimas ir saugus sujungimas yra ne derybų objektas, o būtinybė. Nesvarbu, ar montuojate skirstomuosius įrenginius, prižiūrite elektros tiekimo sistemas, ar dirbate su didelės srovės magistralėmis – Klauke 110R12 kompresinis kabelio antgalis užtikrina, kad kiekvienas kontaktas atitiktų aukščiausius saugumo ir veikimo reikalavimus. Šis 110R serijos antgalis sukurtas ilgalaikiam, mažos varžos sujungimui su 150 mm² variniais laidininkais, o jo žiedinis gnybtas tinka M12 varžtams. Kai reikia jungties, galinčios atlaikyti iki 1000 V įtampą ir atšiaurias pramonės sąlygas, šis alavuotas elektrolitinio vario antgalis yra komponentas, kuriuo galite pasikliauti.

Pagrindinės specifikacijos

• Medžiaga: aukšto grynumo elektrolitinis varis (E-Cu F25, >99,9 % vario)
• Paviršiaus apdorojimas: galvaninis alavavimas, užtikrinantis puikų atsparumą korozijai
• Kabelio skerspjūvis: 150 mm² (tinka suvytiems, smulkiagijiams ir vientisiems variniams laidininkams, 2, 5 ir 6 klasių)
• Varžto angos skersmuo: 13 mm, tinka M12 varžtams
• Sujungimo būdas: kompresinis (opresavimas) naudojant atitinkamus presavimo įdėklus
• Konstrukcija: besiūlis vamzdinis korpusas su patikros anga, leidžiančia greitai patikrinti kokybę
• Rekomenduojami presavimai: 4 įspaudimai, užtikrinantys optimalų mechaninį ir elektrinį stiprumą
• Atitiktis standartams: DIN 46235
• Darbinės temperatūros diapazonas: nuo -50°C iki +150°C

Kodėl verta rinktis

Šį kabelio antgalį gamina Gustav Klauke GmbH – įmonė, garsėjanti tiksliai pagamintais kabelių priedais ir presavimo įrankiais. Naudojant gryną elektrolitinį varį, kurio laidumas viršija 99,9 %, užtikrinama minimali varža ir puikus srovės pralaidumas. Alavavimas ne tik apsaugo varį nuo oksidacijos, bet ir išlaiko stabilų kontaktinį paviršių net drėgnoje ar agresyvioje aplinkoje. Korpusas sukurtas taip, kad presavimas būtų besiūlis ir hermetiškas, o patikros anga leidžia vizualiai įsitikinti, kad laidininkas iki galo įstatytas prieš presavimą. Palyginti su bendros paskirties antgaliais, šis 110R12 užtikrina vienodus rezultatus su Klauke presavimo įrankiais ir įdėklais, suteikdamas montuotojams pasitikėjimo, kad kiekviena jungtis atlaikys griežtus elektrinius bandymus.

Idealiai tinka

• Energijos skirstymo skydams ir skirstykloms
• Pramoniniams valdymo spintoms ir variklių valdymo centrams
• Magistralių jungtims, kuriose reikalingas žiedinis gnybtas
• Didelės srovės instaliacijoms gamyklose ir komunalinėse įmonėse
• Sunkiųjų elektros įrenginių priežiūrai ir remontui

Naudinga žinoti

Visada derinkite antgalio dydį prie tikslaus laidininko skerspjūvio ir naudokite rekomenduojamą presavimo įdėklą, skirtą 150 mm². Varžto angos skersmuo yra 13 mm, todėl tinka M12 varžtui arba srieginiam strypui. Šis antgalis skirtas tik variniams laidininkams – nenaudokite jo su aliuminio laidininkais. Montuodami nuimkite izoliaciją iki korpuso ilgio, įstatykite laidininką iki galo per patikros angą, tada atlikite keturis tinkamai išdėstytus įspaudimus. Norėdami pasiekti geriausių rezultatų, naudokite hidraulinį presavimo įrankį su keičiamais įdėklais. Kiekvienas gaminys parduodamas atskirai (EAN 4012078056137), o ant korpuso esantis žymėjimas nurodo skerspjūvį, kad būtų galima atsekti kilmę.

Patarimas: prieš presuodami įsitikinkite, kad laidininkas yra visiškai įstatytas iki patikros angos – tai užtikrina patikimą ir ilgaamžį sujungimą.
