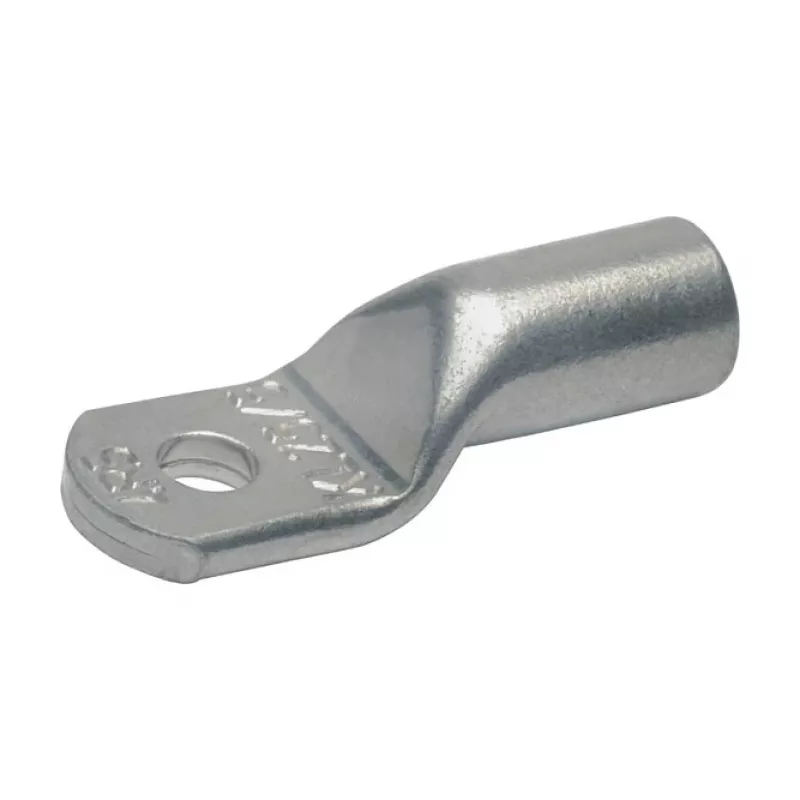

KLAU Cu-Crimp kabelio antgalis 10R10 150mm² M10

Kai prijungiate 150 mm² varinį laidą prie skirstomųjų spintų ar galingos pramoninės įrangos, kiekviena milisekundė delsos reiškia prastovas. Su KLAU 10R10 kabelio antgaliu montavimas tampa greitas ir patikimas – elektrolitinio vario korpusas užtikrina mažą varžą, o M10 varžto anga leidžia tvirtą sujungimą prie magistralės. Šis antgalis sukurtas profesionalams, kuriems svarbus ne tik pirmasis įspūdis, bet ir ilgalaikis veikimas.

Pagrindinės specifikacijos

• Medžiaga: elektrolitinis varis (E-Cu), be dangos
• Kabelio skerspjūvis: 150 mm²
• Varžto dydis: M10 (angos skersmuo 10,5 mm)
• Sujungimo būdas: presavimas (crimp)
• Standartas: DIN 46235
• Ilgis: 82 mm
• Palmės plotis: 29 mm
• Vamzdelio išorinis skersmuo: 21,5 mm
• Vamzdelio vidinis skersmuo: 16,5 mm
• Sienelės storis: 2,5 mm
• Patikros anga: taip
• Maksimali darbinė temperatūra: 120 °C
• Įtampos vertė: iki 1000 V
• Atitinka RoHS: taip

Kodėl verta rinktis

Šis antgalis pagamintas pagal DIN 46235 standartą, todėl matmenys ir presavimo charakteristikos yra nuspėjamos. Patikros anga leidžia vizualiai įsitikinti, kad laidas įstumtas iki galo, kol dar nepresavote – tai sumažina broko riziką. Neizoliuotas varis užtikrina puikų laidumą ir tinka standartiniams presavimo įrankiams bei matricoms.

Kam tinka

• Didelės galios kabelių užbaigimui skirstyklose ir skirstomuosiuose skyduose
• Pramoninių mašinų ir variklių prijungimui
• Akumuliatorių ir keitiklių kabeliams atsinaujinančios energetikos sistemose
• Bet kokiai programai, kur reikia patvaraus, didelės srovės žiedinio antgalio

Naudojimo patarimai

Presuodami naudokite šešiakampes matricas, pritaikytas 150 mm² skerspjūviui ir antgalio matmenims. Kadangi antgalis neizoliuotas, po presavimo uždėkite termosusitraukiančią izoliaciją arba kitaip izoliuokite pagal poreikį. Visada laikykitės vietinių elektros instaliacijos taisyklių ir M10 varžto priveržimo momento reikalavimų.
