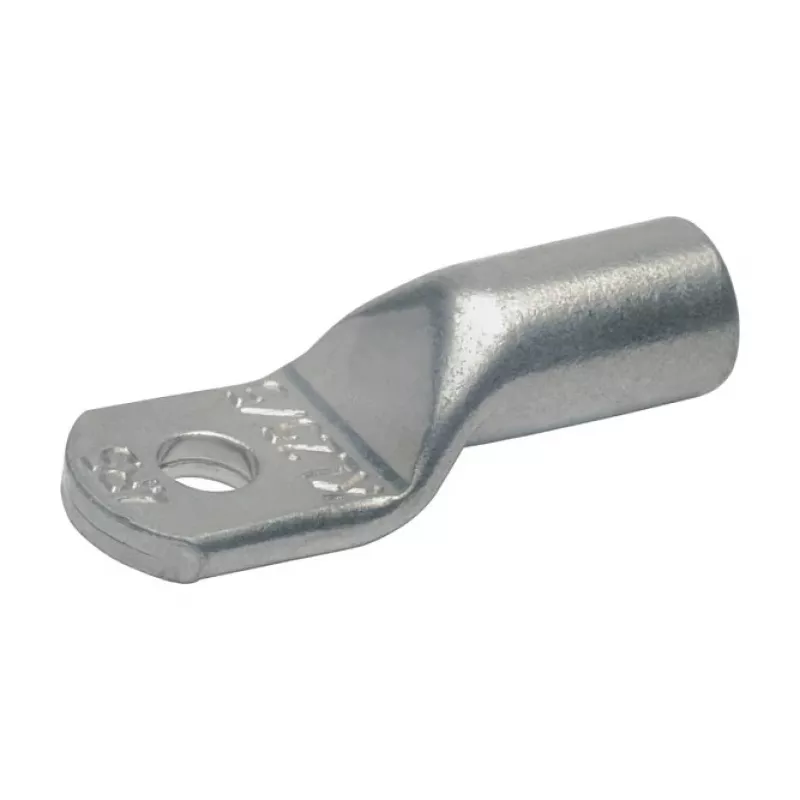

KLAU Varinis vamzdinis kabelio antgalis 12R10 240 mm² M10, skarduotas, DIN 46235

Pirmas dalykas, kurį pastebėsite laikydami šį KLAU antgalį – tvirta, vientisa varinė konstrukcija, kuri iš karto signalizuoja apie patikimumą. Tai ne paprastas antgalis, o inžinerinis sprendimas, skirtas didelės galios jungtims, kurioms keliami aukščiausi saugumo ir ilgaamžiškumo reikalavimai. Skarduotas paviršius ne tik apsaugo nuo korozijos, bet ir užtikrina stabilų kontaktą net agresyvioje aplinkoje.

Kam jis skirtas

Šis antgalis yra būtinas elektrikams, skydų gamintojams ir techninės priežiūros specialistams, dirbantiems su elektros skirstymo sistemomis, komutaciniais aparatais, variklių prijungimu ar įžeminimo kontūrais. Jis tinka tiek naujiems įrengimams, tiek esamų sistemų modernizavimui, kai reikia užtikrinti patikimą 240 mm² laidininko sujungimą.

Pagrindiniai privalumai

• Aukšto laidumo elektrolitinis varis (E-Cu) su skarda – atsparumas korozijai ir stabilus kontaktas
• Šešiakampis užspaudimo profilis užtikrina tolygų suspaudimą ir mažą pereinamąją varžą
• Patikros anga leidžia vizualiai įsitikinti, kad laidininkas įkištas iki galo
• Atitinka DIN 46235 standartą – garantuoti matmenys ir eksploatacinės savybės
• Platus darbinės temperatūros diapazonas nuo -55°C iki +150°C
• Atitinka RoHS reikalavimus – tinka aplinkai jautriems projektams

Specifikacijos

• Laidininko skerspjūvis: 240 mm²
• Varžto anga: M10 (10,5 mm skersmens)
• Bendras ilgis: 90 mm
• Kontakto plotis: 32 mm
• Vamzdelio išorinis skersmuo: 22 mm
• Medžiaga: elektrolitinis varis, skarduotas
• Užspaudimo tipas: šešiakampis
• Tinkami laidininkų klasių: 1, 2, 5, 6 (viengyslis, suvytas, smulkiai suvytas)
• Įtampos lygis: iki 1000 V (neizoliuotas)

Naudojimo patarimai

Visada naudokite kalibruotą šešiakampį užspaudimo įrankį, atitinkantį antgalio dydį, kad pasiektumėte nurodytą ištraukimo jėgą. Po užspaudimo patikrinkite angą – laidininkas turi būti matomas. Lauko ar korozinėje aplinkoje rekomenduojama ant vamzdelio papildomai uždėti termosusitraukiančią izoliaciją, kad apsaugotumėte jungtį nuo drėgmės.

Patikimumas prasideda nuo teisingo įrankio – naudokite gamintojo rekomenduojamą užspaudimo matricą ir visada patikrinkite sujungimą.
