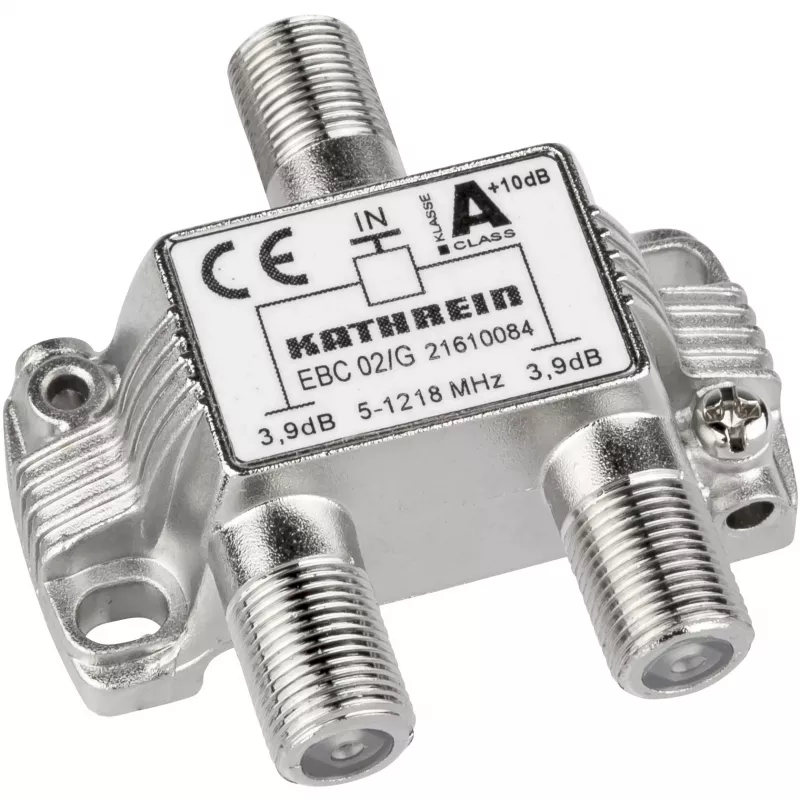

Kabelinis daliklis Kathrein EBC 02/G

Kathrein EBC 02/G yra dviejų išėjimų kabelinis daliklis su F tipo jungtimis, skirtas RF signalams (5–1218 MHz) padalyti. Įrenginys pasižymi 75 Ω varža ir kompaktiškais matmenimis (52 × 50 × 25 mm), todėl puikiai tinka montuoti ribotos erdvės vietose. Dėl galvaninės izoliacijos (izoliaciniai kondensatoriai) tiek įėjime, tiek išėjimuose užtikrinamas nuolatinės srovės perdavimo tarp prievadų blokavimas. Tai patikimas sprendimas, kai reikia padalyti signalą su 3,9 dB įterpimo nuostoliais, išlaikant aukštą ekranavimo klasę A pagal CENELEC EN 50083-2.

Pagrindinės techninės specifikacijos

• Dažnių diapazonas: 5–1218 MHz
• Varža: 75 Ω
• Įterpimo nuostoliai: 3,9 dB
• Jungtys: F tipo (moteriškos)
• Ekranavimo klasė: A (CENELEC EN 50083-2)
• Galvaninė izoliacija: Taip (kondensatoriai įėjime ir išėjimuose)
• Matmenys: 52 × 50 × 25 mm

Naudojimo instrukcija: prijunkite įeinantį koaksialinį kabelį prie daliklio įėjimo, o du išėjimo kabelius – prie išėjimų. Tvirtai užveržkite F jungtis, kad būtų užtikrintas ekranavimas ir minimalūs nuostoliai. Montuokite sausoje, vėdinamoje vietoje, atokiau nuo stiprių elektromagnetinių trukdžių šaltinių. Rekomenduojama naudoti kokybiškus koaksialinius kabelius ir tinkamai sumontuotas F jungtis; esant ilgoms kabelių linijoms ar papildomiems dalikliams, patikrinkite signalo lygį ir, jei reikia, naudokite stiprintuvą.
