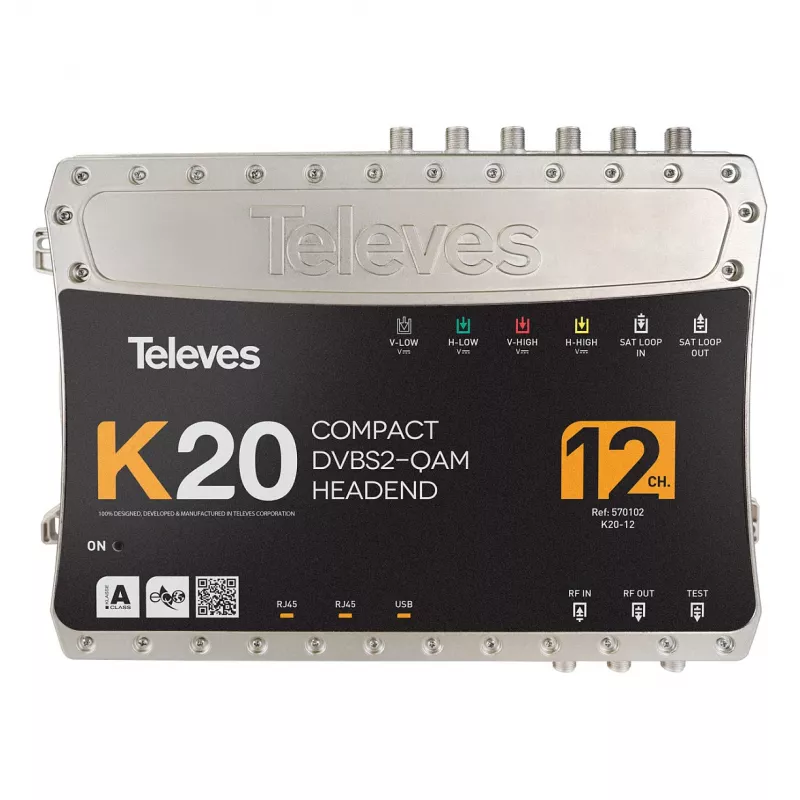

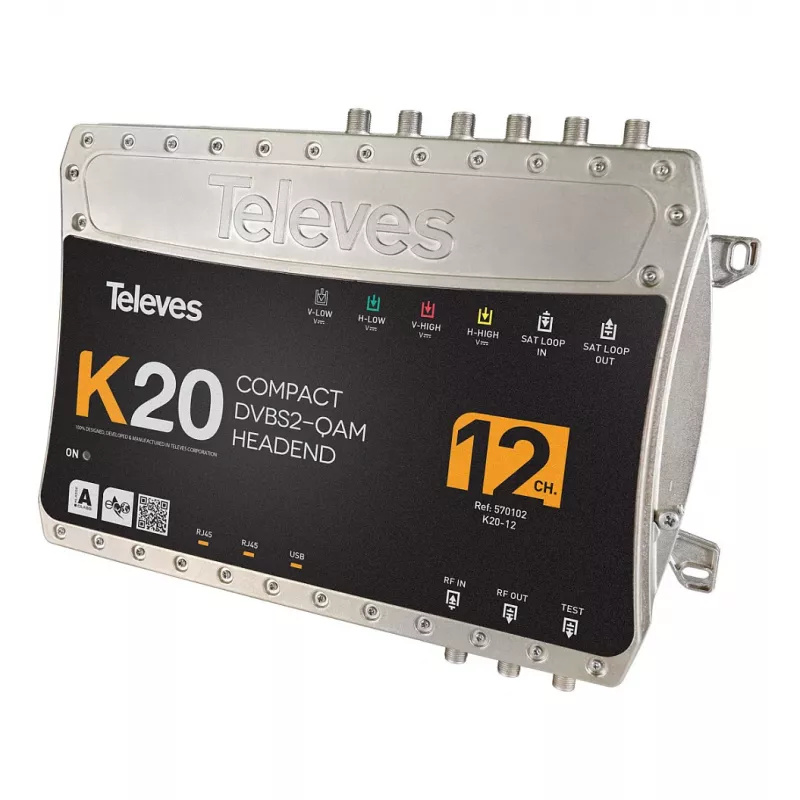

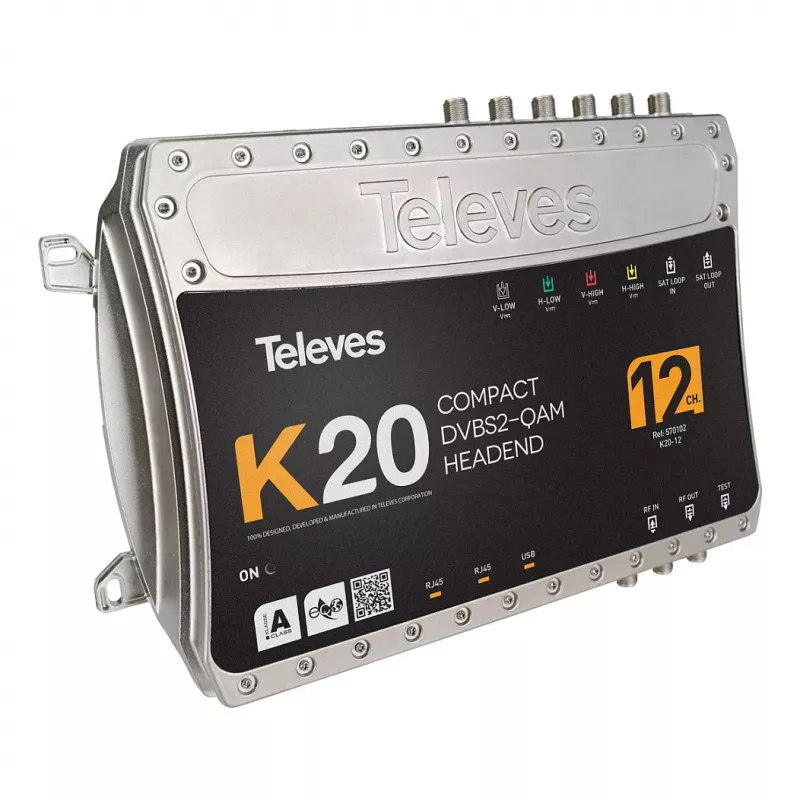

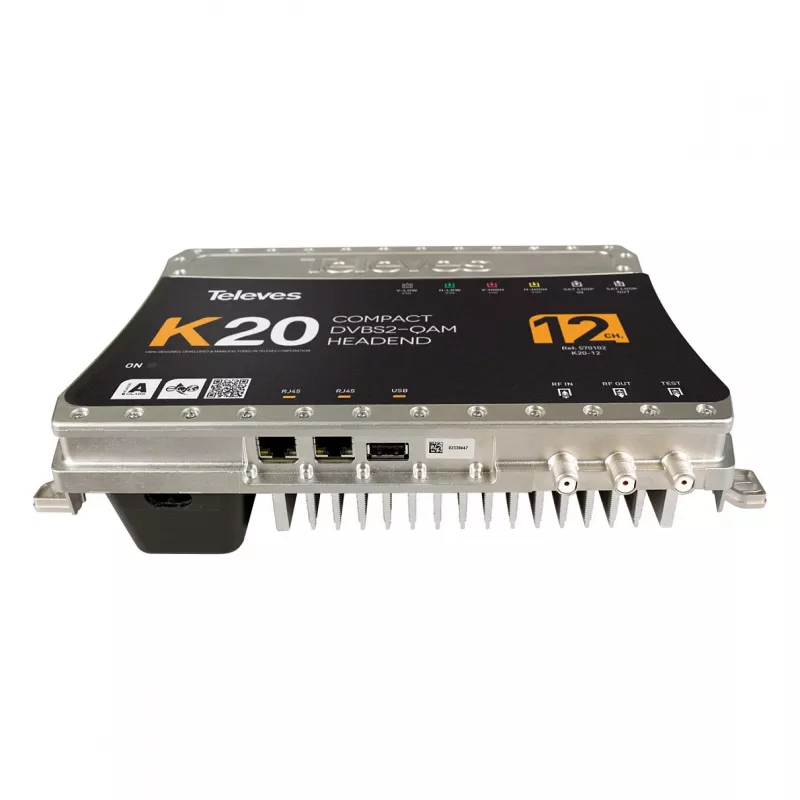

Televes K20-12 Compact Headend 12 Transponder DVB-S2 į QAM

Kai įmonės ar daugiabučio valdytojas susiduria su poreikiu tiekti palydovinę televiziją dešimtims ar šimtams abonentų, įprastas sprendimas – kiekvienam imtuvui po atskirą palydovinį imtuvą – tampa brangus ir sunkiai valdomas. Televes K20-12 Compact Headend 12 Transponder DVB-S2 į QAM pakeičia šią praktiką iš esmės: viename 1U aukščio įrenginyje sutelkiami 12 DVB-S2 imtuvų ir 12 QAM moduliatorių, kurie priima iki 12 palydovinių transponderių ir konvertuoja juos į DVB-C (QAM) signalą, tinkamą platinti per esamą koaksialinį tinklą. Tai reiškia, kad viešbučiams, ligoninėms, universitetų miesteliams ar biurų kompleksams nebereikia po atskirą imtuvą prie kiekvieno televizoriaus – užtenka vieno profesionalaus sprendimo, kuris centralizuotai paruošia kanalus visam tinklui.

Kam šis įrenginys skirtas

Sistemos integratoriams, montuotojams ir objektų valdytojams, kurie atsakingi už TV signalo paskirstymą daugiabučiuose, viešbučiuose, biuruose ar kitose daugiaabonentėse teritorijose. Televes K20-12 yra tinkamas tiek mokamų, tiek laisvai prieinamų kanalų platinimui, kai reikia patikimo, centralizuoto sprendimo, suderinamo su esama kabeline infrastruktūra. Jis pašalina poreikį naudoti daugybę vartotojiškų imtuvų ir žymiai supaprastina kanalų administravimą.

Pagrindiniai privalumai

• 12 DVB-S/S2 imtuvų, veikiančių 950–2150 MHz dažnių juostoje, užtikrina lankstų palydovinių transponderių priėmimą.
• 12 QAM moduliatorių (DVB-C) su išvesties dažniais nuo 47 iki 862 MHz – tiesiogiai prijungiami prie koaksialinio tinklo.
• Palaikoma 16, 32, 64, 128 ir 256 QAM moduliacija, leidžianti optimizuoti pralaidumą pagal tinklo poreikius.
• 12 Common Interface (CI) lizdų, skirtų sąlyginės prieigos moduliams (CAM), užtikrina mokamų kanalų dekodavimą be papildomų imtuvų.
• PID filtravimas ir peradresavimas bei paslaugų multipleksavimas leidžia efektyviai išnaudoti turimą dažnių juostą.
• Valdymas per Web sąsają, SNMP ar USB – nuotolinė konfigūracija ir stebėsena tampa paprasta net kelių įrenginių tinkluose.
• LNB maitinimas su 13V/18V, 22kHz ir DiSEqC 1.0 palaikymu – suderinamas su dauguma profesionalų naudojamų keitiklių.

Pagrindinės specifikacijos

• Įvesties signalas: DVB-S/S2
• DVB-S/S2 imtuvų skaičius: 12
• Įvesties dažnių diapazonas (palydovinis IF): 950–2150 MHz
• Išvesties signalas: DVB-C (QAM)
• QAM moduliatorių skaičius: 12
• Išvesties dažnių diapazonas (QAM): 47–862 MHz
• Išvesties moduliacija: 16, 32, 64, 128, 256 QAM
• Išvesties simbolių sparta: 1–7 MSymbols/s
• Išvesties lygis: 90 dBµV (reguliuojamas)
• MER (moduliacijos klaidų santykis): >40 dB
• Common Interface (CI) lizdai: 12
• LNB maitinimas: 13V/18V, 22kHz, DiSEqC 1.0
• Valdymo sąsajos: Web UI, SNMP, USB
• PID filtravimas ir peradresavimas: Taip
• Paslaugų multipleksavimas: Taip
• Maitinimas: 100–240 VAC, 50/60 Hz
• Energijos suvartojimas: <60 W
• Darbinė temperatūra: 0–+45 °C

Kaip naudoti

Įrenginys montuojamas į 19 colių stelažą. Prie jo prijungiamas palydovinės antenos kabelis, o išvestis – prie koaksialinio skirstymo tinklo. Konfigūracija atliekama per web sąsają: pasirenkami norimi transponderiai, nustatoma QAM moduliacija ir išvesties lygis. Mokamiems kanalams į CI lizdus įdedami atitinkami CAM moduliai, o paslaugų ID peradresuojami pagal poreikį. Tinklo stebėjimui galima naudoti SNMP.

Patarimas: prieš pradedant eksploataciją, įsitikinkite, kad palydovinė antena yra tiksliai nukreipta, o LNB palaiko DiSEqC 1.0 komandas. Naudodami web sąsają stebėkite signalo kokybę ir reguliuokite išvesties lygį, kad jis atitiktų jūsų kabelinio tinklo reikalavimus. Mokamų kanalų atveju įdėkite CAM modulius ir patikrinkite, ar paslaugų ID teisingai susieti.
