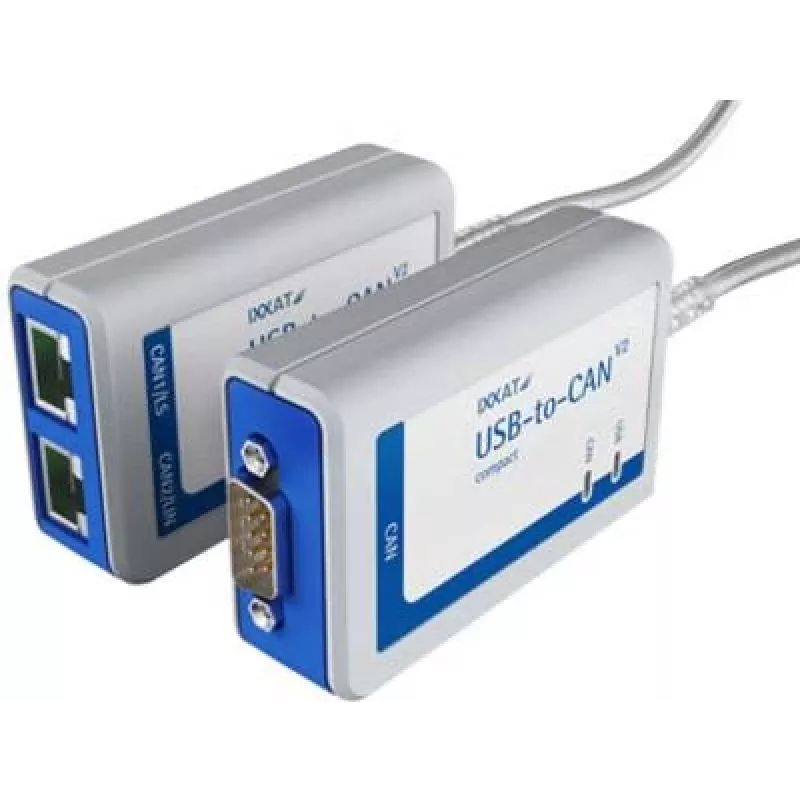

Ixxat USB-to-CAN V2 compact sąsaja 1.01.0281.11001

Kai reikia greitai prijungti nešiojamąjį kompiuterį prie CAN magistralės diagnostikai ar programavimui vietoje, kiekviena papildoma maitinimo plyta ir kabelis apsunkina darbą. Ixxat USB-to-CAN V2 compact sprendžia tai vienu USB kištuku – sąsaja maitinama tiesiai iš USB prievado, todėl nereikia atskiro maitinimo šaltinio.

Kodėl verta rinktis

• USB 2.0 High-Speed (480 Mbit/s) užtikrina sparčią duomenų perdavimą tarp kompiuterio ir CAN tinklo.
• Vienas CAN kanalas, palaikantis CAN 2.0A (11 bitų ID) ir CAN 2.0B (29 bitų ID) protokolus, kai reikia standartinės diagnostikos.
• Duomenų perdavimo greitis iki 1 Mbit/s – pakanka daugumai pramoninių ir automobilių taikymų.
• D-Sub 9 kontaktų (vyriškas) CAN jungtis ir USB-B jungtis – patikimas ir standartinis sujungimas.
• LED indikatoriai rodo CAN ir USB būseną – greitai matote, ar ryšys aktyvus.
• Darbinė temperatūra nuo -20 °C iki +70 °C – tinka įvairiose aplinkose.
• Kompaktiškas plastikinis korpusas – patogu nešiotis į objektus.

Techninė specifikacija

• Sąsajos tipas: USB į CAN
• CAN kanalų skaičius: 1
• CAN protokolas: CAN 2.0A (11 bitų ID), CAN 2.0B (29 bitų ID)
• CAN FD palaikymas: ne
• CAN bitų sparta: iki 1 Mbit/s
• Galvaninė izoliacija: nėra
• USB standartas: USB 2.0 High-Speed (480 Mbit/s)
• USB jungtis: USB-B
• CAN jungtis: D-Sub 9 kontaktų (vyriškas)
• Maitinimas: iš USB (5 V DC)
• Darbinė temperatūra: -20 °C iki +70 °C
• Palaikomos OS: Windows 10, 8, 7 (32/64 bitų), Linux, macOS
• API palaikymas: VCI (Windows), ECI (Linux), C-API, .NET API
• LED indikatoriai: taip (CAN būsena, USB būsena)
• Korpuso medžiaga: plastikas

Kam tinka

Ši sąsaja skirta inžinieriams, programuotojams ir techninės priežiūros specialistams, kurie dirba su CAN tinklais ir vertina paprastumą bei mobilumą. Ji puikiai tinka, kai reikia greitai prijungti nešiojamąjį kompiuterį prie automobilio ar pramoninės įrangos CAN magistralės, atlikti diagnostiką, programuoti mazgus ar rinkti duomenis. Dėl kompaktiško dydžio ir maitinimo iš USB ji patogi naudoti vietoje, kur nėra papildomų maitinimo šaltinių.

Kaip naudoti

Prijunkite USB-B jungtį prie kompiuterio USB prievado, o D-Sub 9 kontaktų jungtį – prie CAN tinklo. Įdiekite Ixxat VCI (Windows) arba ECI (Linux) tvarkykles ir pasirinkite norimą CAN kanalą. Naudodami C-API ar .NET API galite kurti savo programas. LED indikatoriai parodys, ar CAN ir USB ryšys veikia tinkamai.

Patarimas: kadangi ši sąsaja neturi galvaninės izoliacijos, saugokite ją nuo įtampos šuolių – venkite ilgų neekranuotų kabelių ir užtikrinkite, kad CAN magistralė būtų tinkamai įžeminta. Jei dirbate su aukštos įtampos sistemomis, apsvarstykite izoliuotą modelį.
