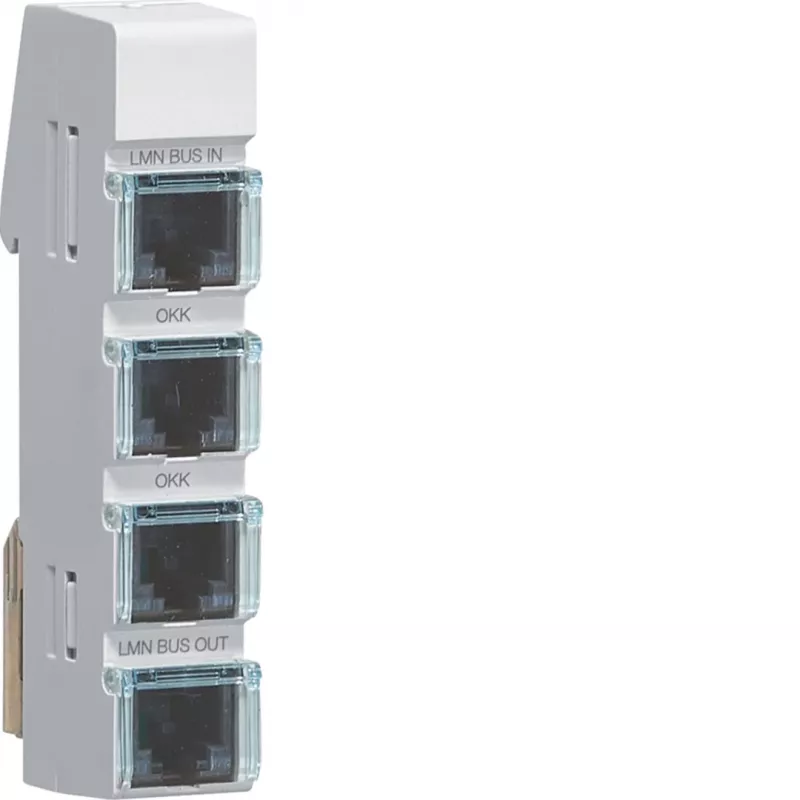

Hager LMN magistralės modulis, 4x RJ12 lizdai, pasyvus, be maitinimo šaltinio ZZ12LMN04P

Kompaktiškas 1 TE modulis, kuris viename DIN bėgelyje sutalpina keturis RJ12 lizdus – tai Hager LMN magistralės modulis ZZ12LMN04P. Jis skirtas tiems, kurie vertina tvarkingą instaliaciją skirstomojoje spintoje ir nori išvengti papildomų maitinimo šaltinių.

Kodėl verta rinktis

Pasyvus veikimas reiškia, kad moduliui nereikia atskiro maitinimo – jis tiesiog sujungia iki keturių LMN magistralės įrenginių per RJ12 lizdus. Tai sumažina instaliacijos sudėtingumą ir išlaidas, o kištukinis prijungimas leidžia greitai prijungti ar atjungti įrenginius techninės priežiūros metu.

Techninės specifikacijos

• Produkto tipas: LMN magistralės modulis
• Prievadų skaičius: 4
• Jungties tipas: RJ12 (6P6C)
• Funkcija: pasyvus
• Maitinimo šaltinis: nereikalingas
• Suderinamumas: Hager LMN magistralė
• Montavimas: DIN bėgelis (EN 60715)
• Modulio plotis: 1 TE
• Korpuso medžiaga: termoplastikas
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -5 iki +45 °C
• Sandėliavimo temperatūra: -25 iki +70 °C
• Spalva: šviesiai pilka (RAL 7035)
• Taikymas: energijos valdymas, išmanusis apskaitos, pastatų automatizavimas
• Laidininkų skaičius prievade: 6
• Prijungimo būdas: kištukinis

Kam tinka

Šis modulis skirtas elektrikams ir automatizavimo specialistams, kurie projektuose naudoja Hager LMN sistemą. Jis idealiai tinka, kai skirstomojoje spintoje reikia sujungti kelis LMN įrenginius, pavyzdžiui, energijos skaitiklius ar valdiklius. Dėl pasyvios konstrukcijos jis netrukdys magistralės darbui ir nereikalaus papildomos vietos maitinimo šaltiniui.

Naudojimas

Modulis tvirtinamas ant standartinio DIN bėgelio (EN 60715) skirstomojoje spintoje. Prie RJ12 lizdų kištukais prijungiami LMN magistralės įrenginiai. Kadangi modulis yra pasyvus, jokio maitinimo nejunkite – jis tik perduoda signalą tarp įrenginių.

Patarimas: prieš montuodami įsitikinkite, kad visi jungiami įrenginiai yra suderinami su Hager LMN magistrale. Kadangi modulis neturi maitinimo, jo negalima naudoti kaip aktyvaus šakotuvo – tai tik pasyvus sujungimo taškas. Laikykitės IP20 reikalavimų – montuokite tik apsaugotoje aplinkoje.
