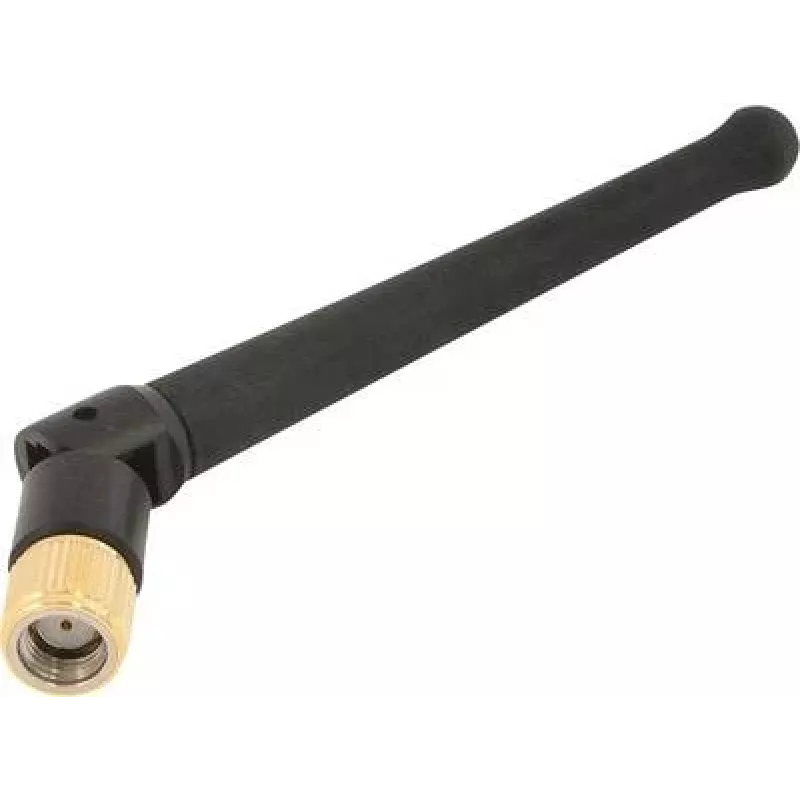

Ixxat išorinė antena 1.04.0085.00001

Stabilios belaidės CAN, LIN ar WLAN komunikacijos gamybinėje aplinkoje dažnai lemia ne pats sąsajos modulis, o antenos vieta ir kokybė. Ixxat išorinė antena 1.04.0085.00001 su magnetiniu pagrindu leidžia greitai perkelti anteną ten, kur signalas stipriausias – prie metalinio skydo, spintos ar mašinos korpuso, nelaužant kabelio ir neperdarant įrangos.

Kodėl verta rinktis

• Suderinama su Ixxat belaidėmis CAN, LIN ir WLAN sąsajomis – nereikia ieškoti alternatyvų ar adapterių.
• Magnetinis pagrindas tvirtinamas prie metalinių paviršių per kelias sekundes, todėl anteną galima perkelti keičiant linijos konfigūraciją.
• 1,5 m RG-174 kabelis suteikia pakankamai laisvės išvesti anteną iš uždaros spintos ar ekranuotos zonos.
• 50 omų varža ir VSWR < 2,0 užtikrina mažus atspindžius – tai svarbu ilgalaikiam ryšio stabilumui.

Techninės charakteristikos

• Tipas: išorinė, omnidirectional (visakryptė)
• Dažnių juosta: 2,4 GHz ISM (2400–2500 MHz)
• Stiprinimas: 2 dBi
• Jungtis: SMA male
• Kabelis: RG-174, 1,5 m
• Varža: 50 Ohm, VSWR < 2,0
• Poliarizacija: vertikali
• Tvirtinimas: magnetinis pagrindas
• Darbinė temperatūra: nuo -20 °C iki +65 °C
• Spalva: juoda

Kam tinka

Antena skirta inžinieriams ir techninės priežiūros specialistams, kurie projektuoją ar eksploatuoja automatizavimo sistemas su Ixxat belaidėmis sąsajomis. Ji pravers gamyklų automatizavimo linijose, mobilios technikos WLAN ryšiui, taip pat modernizuojant jau veikiančius Ixxat įrenginius, kai reikia pagerinti priėmimo kokybę nekeičiant viso modulio.

Naudojimas

Prisukite antenos SMA male jungtį prie Ixxat belaidės sąsajos SMA female lizdo ir priveržkite ranka. Padėkite magnetinį pagrindą ant lygaus metalinio paviršiaus taip, kad antena stovėtų vertikaliai – tokia orientacija atitinka vertikalią poliarizaciją ir užtikrina numatytą 2 dBi stiprinimą. Venkite kloti kabelio šalia maitinimo laidų ar dažnio keitiklių, kad nesumažėtų ryšio kokybė.

Patarimai: prieš montuodami patikrinkite, ar įrenginio SMA lizdas tikrai female – neteisinga jungtis gali pažeisti kontaktus. Jei anteną perkeliate į kitą vietą, palikite kabeliui bent kelis centimetrus laisvumo, kad įtempimas neatsilaisvintų jungties. Esant žemesnei nei -20 °C ar aukštesnei nei +65 °C temperatūrai, antenos charakteristikos nebėra garantuojamos, todėl lauko instaliacijose numatykite apsaugą nuo tiesioginio šalčio ir karščio.
