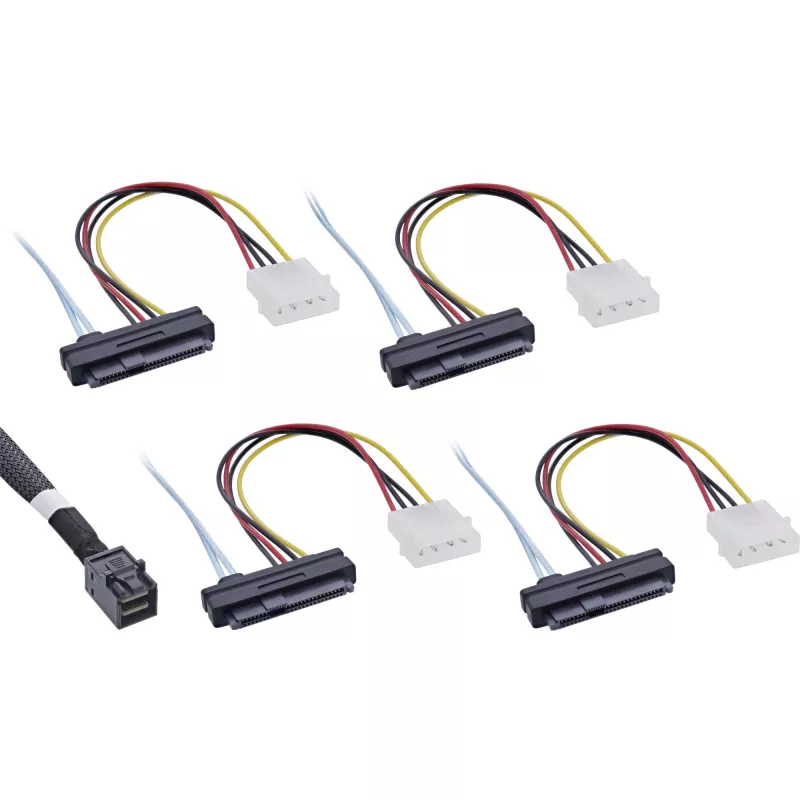

InLine Mini SAS HD kabelis SFF-8643 į 4x SFF-8482 + maitinimas 0,5 m

Šis vidinis Mini SAS HD kabelis skirtas sujungti įrenginį su Mini SAS HD 4i (SFF-8643) sąsaja prie įrenginių arba pagrindinių plokščių, naudojančių SAS SFF-8482 jungtis, ir turi integruotas maitinimo linijas. 0,5 m ilgio kabelis idealiai tinka tankiems kelių diskų sujungimams serverių ir saugyklų sistemose.

Privalumai

Kompaktiškas 0,5 m ilgis leidžia tvarkingai išvesti kabelius viduje, o vienas SFF-8643 prievadas gali aptarnauti iki keturių SFF-8482 įrenginių. Maitinimo laidai tieka energiją SAS diskams arba pagrindinėms plokštėms. Juoda izoliacija ir standartinės jungtys užtikrina suderinamumą su įprastais Mini SAS HD valdikliais ir kietųjų diskų pagrindinėmis plokštėmis, taip pat patikimą mechaninį sujungimą ir greitą SAS duomenų perdavimą.

Naudojimo atvejai

• Mini SAS HD (SFF-8643) valdiklio prijungimas prie iki keturių SAS diskų su SFF-8482 jungtimis
• Serverių pagrindinių plokščių ar diskų krepšių sujungimas su SAS pagrindinės magistralės adapteriais
• Vidinis kabelių vedimas stelažiniuose serveriuose, saugyklų masyvuose ir darbo stotyse

Pagrindinės specifikacijos

• Kabelio ilgis: 0,5 m
• Jungtis A: Mini SAS HD 4i (SFF-8643)
• Jungtis B: 4 × SAS SFF-8482 su maitinimu
• Spalva: Juoda

Prieš montavimą išjunkite sistemą. Įstatykite SFF-8643 galą į valdiklio ar HBA Mini SAS HD prievadą, o keturias SFF-8482 jungtis prijunkite prie atitinkamų diskų ar pagrindinės plokštės jungčių, užtikrindami teisingą orientaciją ir tvirtą fiksaciją. Laidą išveskite korpuso viduje, kad netrukdytų ventiliatoriams ir oro srautui, ir patikrinkite, ar maitinimo kaiščiai sutampa. Po prijungimo įjunkite sistemą ir patikrinkite, ar valdiklis atpažįsta diskus.
