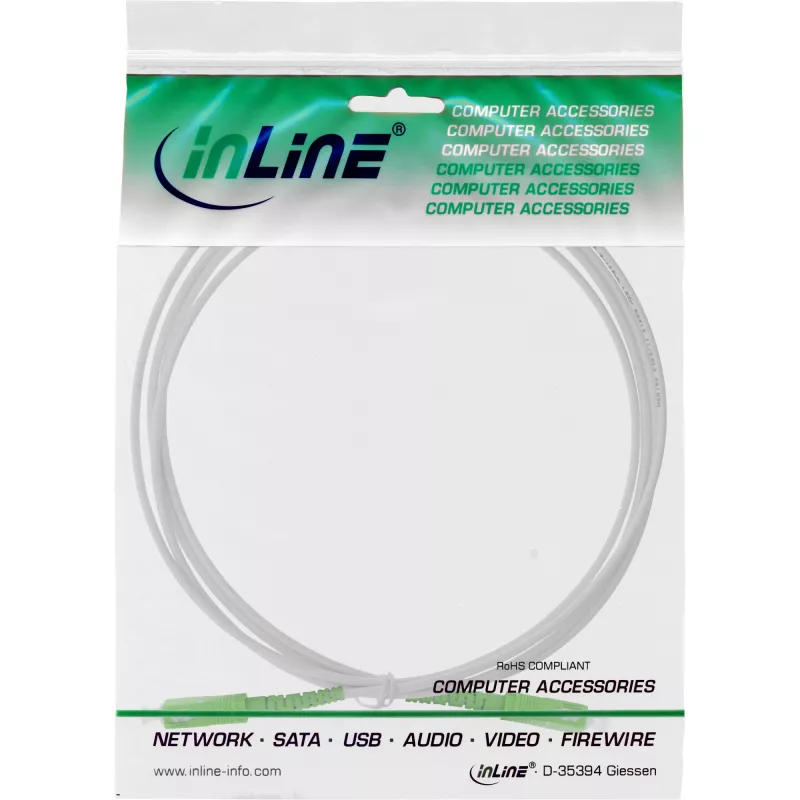

InLine Fiber Optinis Simplex Laidas, FTTH, SC/APC8° iki SC/APC8° 9/125µm OS2 20m

Šis InLine optinis simplex laidas yra vienmodis OS2 kabelis, skirtas FTTH instaliacijoms ir vidiniams sujungimams patalpose, kur reikalingi SC/APC jungtys ir OS2 specifikacija. Dėl 9/125µm OS2 skaidulos užtikrinamas mažas slopinimas ilgo nuotolio signalo perdavimui. Laidas turi armuotą 3,0 mm išorinį diametrą, o sustiprinta konstrukcija padidina patvarumą, palyginti su plonais tiekėjų kabeliais.

Privalumai

Vienmodis OS2 kabelis su APC 8° poliruotais SC jungtimis abiejuose galuose užtikrina mažą įterpimo nuostolį ir aukštą grįžimo nuostolį, garantuodamas stabilų signalo kokybę. Armuota struktūra su lanksčiu metaliniu vamzdeliu ir halogenų neturinčia izoliacija padidina mechaninę apsaugą ir priešgaisrinę saugą patalpose. 20 m ilgis suteikia lankstumo modemo išdėstymui ir namų tinklo planavimui, o pridedama testavimo ataskaita patvirtina optinius parametrus.

Tinka

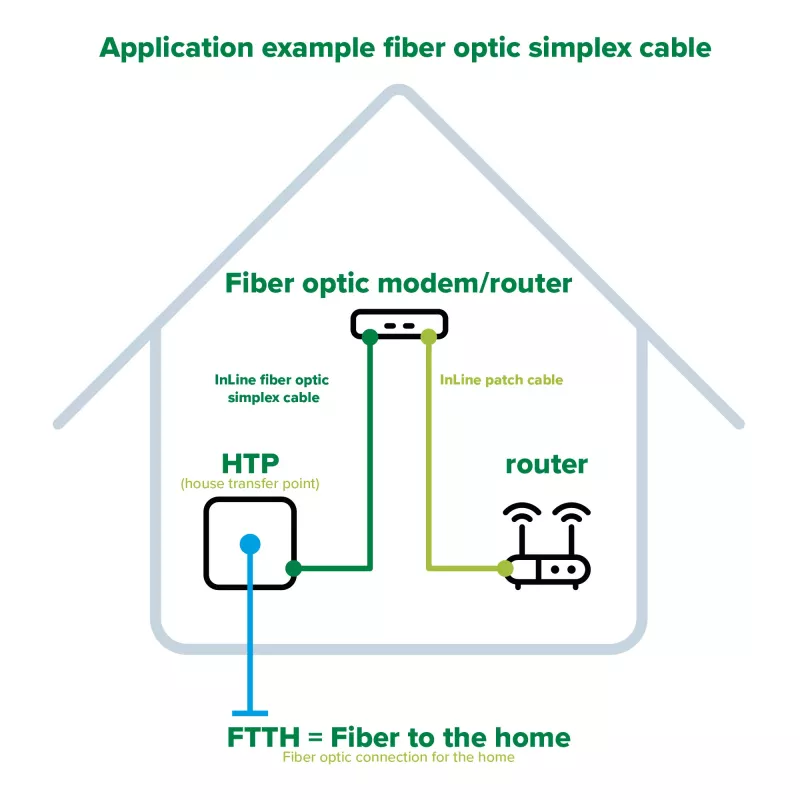

• Namo įvado taško prijungimui prie optinio modemo FTTH instaliacijose
• Vidiniams optiniams sujungimams ir prailginimams, kai reikalingos SC/APC jungtys
• Namų ir mažų biurų optinėms jungtims, reikalaujančioms mažo slopinimo vienmodžio perdavimo
• Situacijoms, kai reikalingas tvirtesnis kabelis nei įprasti ploni tiekėjų laidai

Kada gali netikti

Šis kabelis yra vienmodis OS2 su SC/APC jungtimis; jis netinka daugiamodiams tinklams ar sistemoms, kurioms reikalingi kiti jungčių tipai (pvz., SC/UPC, LC). Jis skirtas naudoti viduje FTTH ir sujungimams; lauko ar ilgiems atstumams reikėtų rinktis lauko kabelius.

Pagrindinės specifikacijos

• Skaidulos tipas: vienmodė OS2, 9/125µm

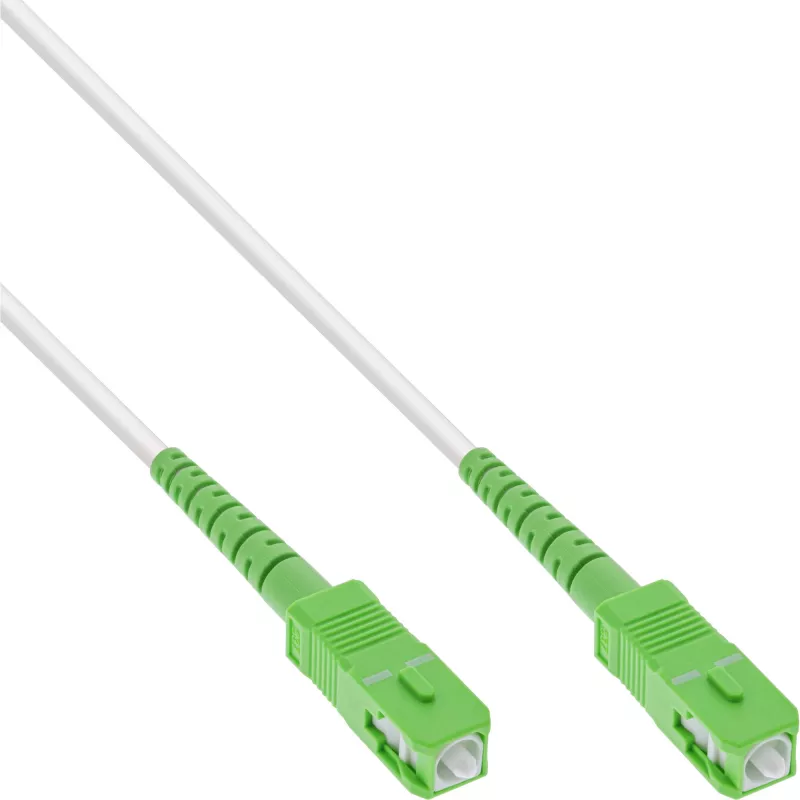

• Jungčių tipas: SC/APC 8° abiejuose galuose
• Ilgis: 20 m
• Išorinis diametras (armuotas): apie 3,0 mm ±0,2 mm
• Įterpimo nuostolis (tipinis): <0,20 dB; garantuotas IL <0,30 dB
• Grįžimo nuostolis: >60 dB
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Izoliacija: halogenų neturinti, balta
• Konstrukcija: lankstus metalinis vamzdelis (armuotas) su sustiprinta struktūra

Naudojimas

Kabelį tieskite atsargiai, laikydamiesi vienmodžio pluošto lenkimo spindulio rekomendacijų ir venkite aštrių lenkimų. Įstatykite SC/APC jungtis į suderinamus SC/APC prievadus ant optinio modemo ar skirstymo skydo, kol jos užsifiksuos, atkreipdami dėmesį į raktuotas jungčių korpusų orientaciją. Jei prailginate esamą instaliaciją, patikrinkite jungčių poliravimo tipus ir skaidulos tipą. Po montavimo naudokite pridedamą testavimo ataskaitą arba optinį galios matuoklį ir šviesos šaltinį, kad patvirtintumėte įterpimo nuostolį ir tęstinumą.

Ką apsvarstyti prieš perkant

• Įsitikinkite, kad jūsų įranga palaiko SC/APC jungtis ir reikalingas APC poliravimas.
• Patvirtinkite, kad vienmodis OS2 atitinka jūsų tinklą (netinka daugiamodiams tinklams).
• Nuspręskite, ar vidinis armuotas 3,0 mm kabelis tinka, palyginti su plonesniais laidais ar lauko kabeliais.
• Išmatuokite atstumą ir pridėkite atsargos kabelio valdymui bei įrenginių perstatymui.

Rekomendacijos

Kabelį laikykite už izoliacijos ir venkite liesti ar teršti jungčių galus; naudokite tinkamus valymo įrankius APC jungtims. Montuodami laikykitės rekomenduojamo lenkimo spindulio ir po prijungimo atlikite tęstinumo bei įterpimo nuostolio patikrą, kad užtikrintumėte OS2 veikimą.
