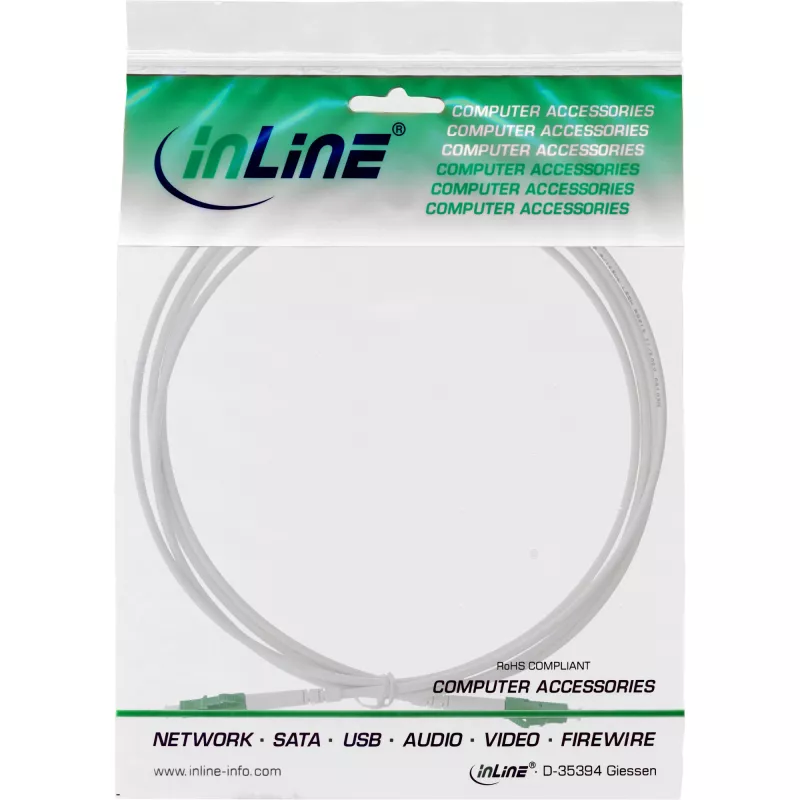

InLine Fiber Optic Simplex kabelis, FTTH, LC/APC8° iki LC/APC8° 9/125µm OS2 3m

InLine Fiber Optic Simplex kabelis yra vieno pluošto šuoliukas, skirtas FTTH ir vienmodžiams ryšiams. Jis pagamintas naudojant OS2 vienmodį pluoštą su 9/125 µm šerdimi/apvalkalu ir LC/APC 8° poliruotais jungtuvais abiejuose galuose. Šis kabelis užtikrina mažą įterpimo nuostolį ir aukštą grįžimo nuostolį, reikalingą abonentų galiniams įrenginiams, optiniams skirstytuvams ir magistralinėms linijoms.

Privalumai

Šarvuota konstrukcija su nerūdijančio plieno spiraliniu vamzdeliu ir 3,0 mm halogenų neturinčiu išoriniu apvalkalu užtikrina didesnį tempimo stiprumą ir apsaugą nuo mechaninių pažeidimų, palyginti su plonais iš anksto nutiestais kabeliais. LC/APC 8° poliruoti jungtuvai užtikrina mažą įterpimo nuostolį (tipinis <0,20 dB) ir aukštą grįžimo nuostolį (>60 dB), kas palaiko stabilų vienmodžio signalo perdavimą. Neutrali balta spalva leidžia diskretiškai įrengti gyvenamosiose patalpose, o kabelis tiekiamas su gamykliniu bandymo protokolu ir atitinka atitinkamus IEC standartus.

Tinka

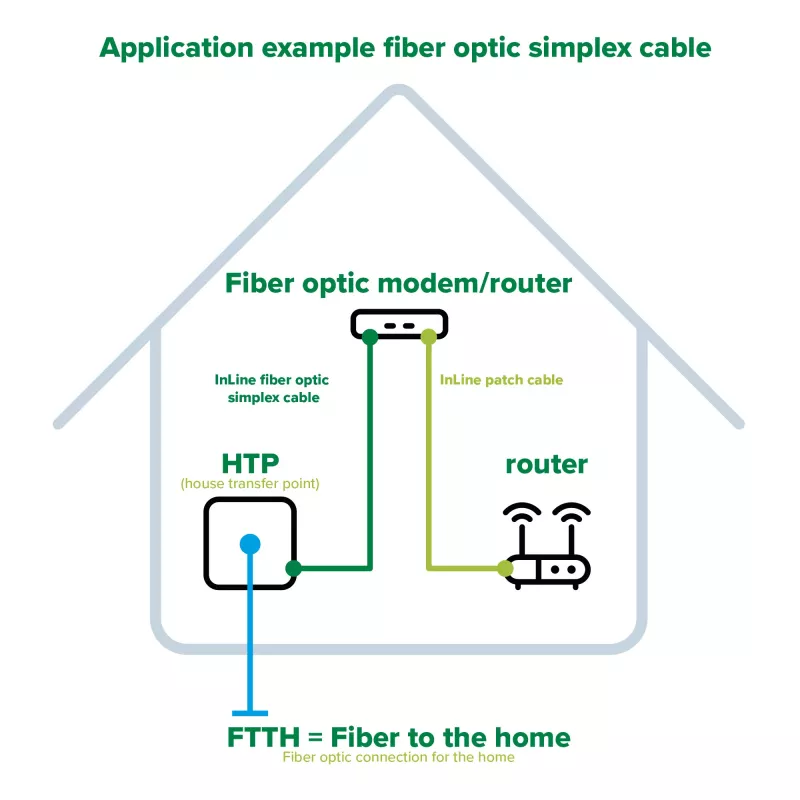

• FTTH abonentų jungtims tarp buto išvado ir optinio modemo
• Optiniams skirstytuvams ir paskirstymo rėmams vienmodžiuose tinkluose
• Trumpoms magistralinėms ar įrangos jungtims, kai reikalingas mažas nuostolis ir APC poliravimas
• Žemos kokybės iš anksto nutiestų plonų skaidulų keitimui butuose ir namuose

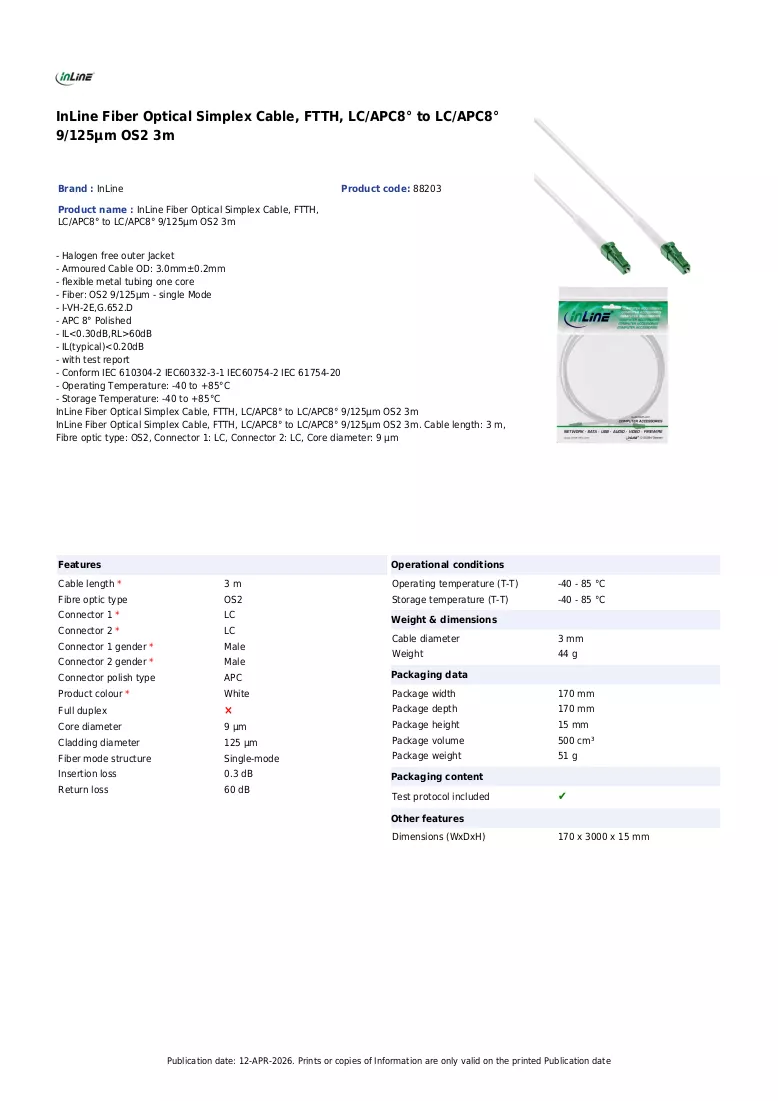

Pagrindinės specifikacijos

• Pluošto tipas: OS2 vienmodis, 9/125 µm šerdis/apvalkalas
• Jungtuvo tipas: LC iki LC, APC poliravimas, 8°
• Kabelio ilgis: 3 m
• Išorinis skersmuo: apie 3,0 mm ±0,2 mm, šarvuotas
• Išorinis apvalkalas: be halogenų, baltas
• Konstrukcija: nerūdijančio plieno spiralinis vamzdelis
• Tipinis įterpimo nuostolis: <0,20 dB; maksimalus įterpimo nuostolis: <0,30 dB
• Grįžimo nuostolis: >60 dB
• Darbinė temperatūra: nuo -40 iki +85 °C

Kaip naudoti

Nutieskite 3 m kabelį tarp optinio išvado ar skirstytuvo ir vienmodžio modemo ar įrenginio, vengdami aštrių lenkimų ir gniuždymo apkrovų. Įstatykite LC/APC jungtuvus į suderinamas LC/APC prievadas, kol išgirsite spragtelėjimą, užtikrindami, kad 8° APC ferulė būtų tinkamai orientuota. Nenuimkite apsauginių dulkių gaubtelių nuo jungtuvų iki pat įstatymo. Po montavimo patikrinkite optinį tęstinumą ir nuostolį naudodami atitinkamą bandymo įrangą arba pateiktą bandymo protokolą.

Rekomendacijos

Venkite lenkti kabelį mažesniu nei gamintojo nurodytas minimalus lenkimo spindulys, saugokite jungtuvų galus nuo dulkių ir užteršimo, o kabelį pritvirtinkite, kad išvengtumėte įtempimo jungtuvų sąsajose. FTHT įrengimui rekomenduojama naudoti 3,0 mm šarvuotą versiją vietoj plono 1,6 mm iš anksto nutiesto pluošto, kad sumažėtų pažeidimo rizika eksploatacijos metu.
