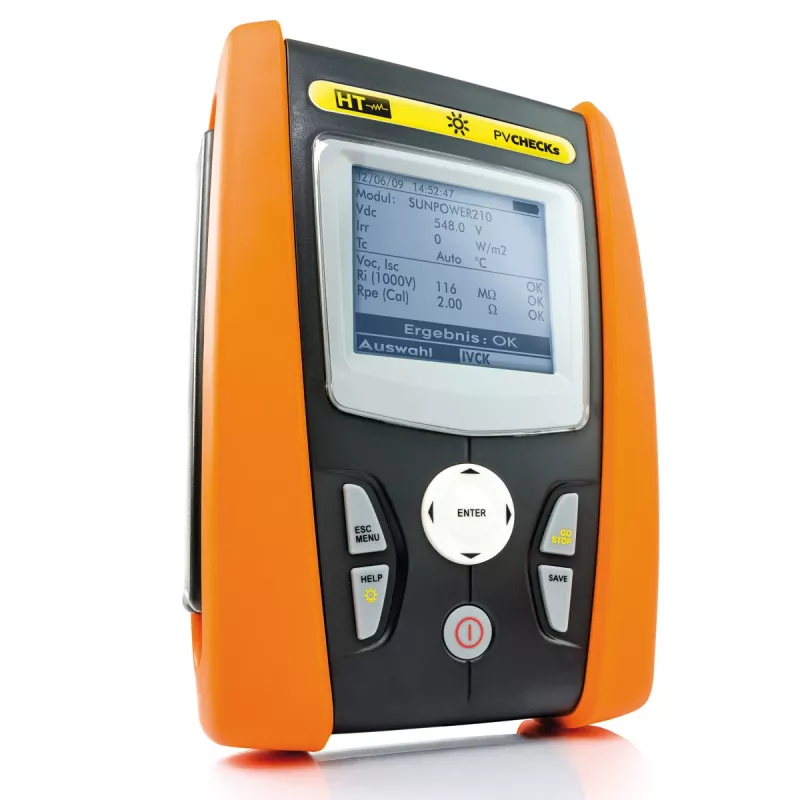

HT Instruments PV-CHECKs PV instaliacijos testeris VDE 0126 (1009501)

Saulės elektrinių montuotojams ir techninės priežiūros specialistams, kuriems tenka užtikrinti, kad kiekviena fotovoltinė sistema atitiktų EN 62446-1 (VDE 0126-23) reikalavimus, HT Instruments PV-CHECKs yra specializuotas sprendimas, leidžiantis atlikti visus būtinus matavimus vienu nešiojamu prietaisu. Vietoje kelių atskirų įrenginių – vienas testeris, apimantis izoliacijos varžos, atvirosios grandinės įtampos, trumpojo jungimo srovės ir apsauginių laidininkų tęstinumo patikras.

Kodėl verta rinktis PV-CHECKs

• Izoliacijos varžos matavimas 250 V, 500 V ir 1000 V DC įtampa, diapazonas iki 999 MΩ – tinka tiek mažoms, tiek didelėms sistemoms.
• Atvirosios grandinės įtampos (Voc) matavimas iki 1000 V DC ir trumpojo jungimo srovės (Isc) matavimas iki 15 A DC.
• Apsauginių laidininkų tęstinumo patikra su 200 mA bandymo srove.
• Integruotos fotovoltinių sistemų parametrų skaičiavimo funkcijos: Pmax, Vmax, Imax, užpildymo faktorius ir naudingumo koeficientas.
• Vidinė atmintis iki 999 matavimų su USB sąsaja duomenų perkėlimui į kompiuterį.
• Apšviestas LCD ekranas užtikrina aiškų rodmenų nuskaitymą įvairiomis apšvietimo sąlygomis.

Kasdienis naudojimas

PV-CHECKs praverčia tiek paleidžiant naują saulės elektrinę, tiek atliekant periodinę patikrą. Prietaisas veda operatorių per reikiamus matavimo žingsnius ir išsaugo rezultatus vėlesnei analizei. Įkraunama Li-ION baterija leidžia atlikti daugiau nei 500 matavimų vienu įkrovimu, todėl nereikia dažnai pertraukti darbų dideliuose objektuose. Pasirinktinai prijungus išorinius jutiklius, galima įvertinti aplinkos apšvietą ir temperatūrą bei tiksliau apskaičiuoti sistemos našumą.

Pagrindinės specifikacijos

• Izoliacijos bandymo įtampa: 250 V, 500 V, 1000 V DC
• Maksimali izoliacijos varža: 999 MΩ
• Atvirosios grandinės įtampos diapazonas: 0,0 V – 1000 V DC
• Trumpojo jungimo srovės diapazonas: 0,00 A – 15,00 A DC
• Tęstinumo bandymo srovė: 200 mA
• Tęstinumo varžos diapazonas: 0,00 Ω – 99,9 Ω
• Saugos klasė: CAT III 1000 V, CAT IV 300 V
• Ekranas: apšviestas LCD
• Vidinė atmintis: iki 999 matavimų
• Sąsaja su kompiuteriu: USB
• Maitinimas: įkraunama Li-ION baterija
• Baterijos veikimo laikas: >500 matavimų
• Darbinė temperatūra: 0 °C – 40 °C
• Pridedama programinė įranga: TOPVIEW duomenų atsisiuntimui ir ataskaitų generavimui

Kam tinka

Šis testeris skirtas saulės elektrinių montuotojams, elektros sistemų techninės priežiūros inžinieriams, energetikos audito specialistams ir visiems, kurie turi dokumentuoti fotovoltinių sistemų atitiktį EN 62446-1 (VDE 0126-23) reikalavimams. Kompaktiškas ir lengvas prietaisas patogus naudoti tiek stacionariose laboratorijose, tiek išvažiuojamuosiuose darbuose.

Kaip naudoti

Prieš pradedant matavimus, įsitikinkite, kad sistema atjungta nuo tinklo ir laikomasi saugos reikalavimų. Prijunkite bandymo laidus prie atitinkamų kontaktų ir pasirinkite reikiamą matavimo režimą. Prietaisas automatiškai fiksuoja rezultatus ir leidžia juos išsaugoti vidinėje atmintyje. Vėliau duomenis galima perkelti į kompiuterį per USB ir sugeneruoti ataskaitas su TOPVIEW programine įranga.

Papildomi patarimai

Reguliariai tikrinkite bandymo laidų būklę – pažeisti laidai gali iškreipti matavimo rezultatus. Prieš kiekvieną patikrą įsitikinkite, kad baterija pakankamai įkrauta, ypač jei planuojate ilgesnius darbus nuotoliniuose objektuose. Naudokite išorinius jutiklius, jei norite tiksliau įvertinti aplinkos sąlygų įtaką sistemos našumui.
