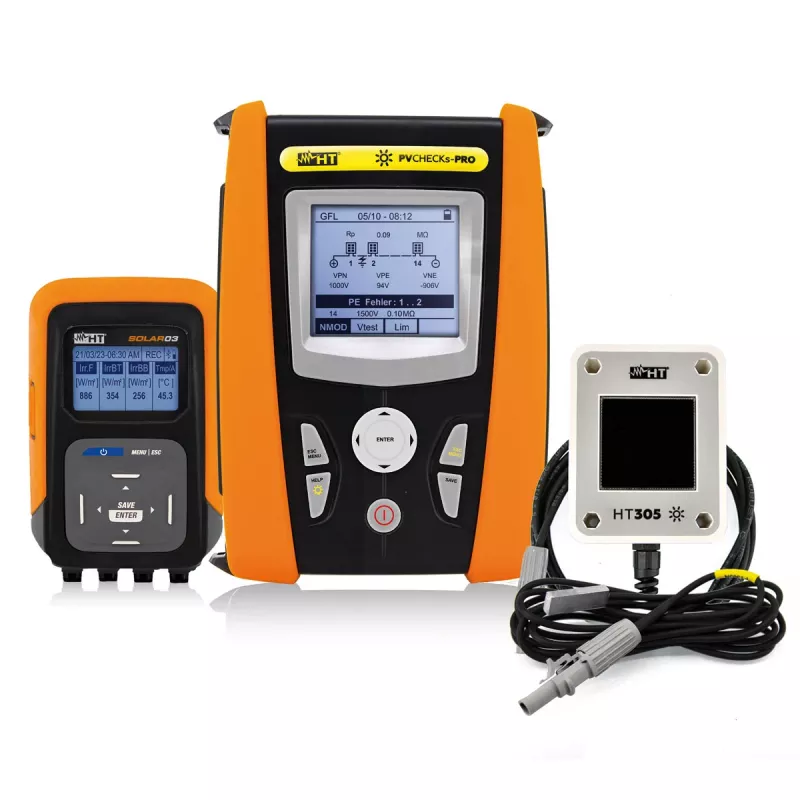

HT INSTRUMENTS PV-CHECKs ProPlus PV testeris ir I-V kreivės braižytuvas 1011410

Saulės elektrinių paleidimas ir diagnostika tampa pastebimai spartesni, kai vienu prietaisu atliekami I-V kreivės matavimai, izoliacijos varžos, RCD ir kilpos varžos testai. PV-CHECKs ProPlus leidžia vietoje atlikti visus būtinus patikrinimus ir iš karto matyti rezultatus ekrane.

Privalumai profesionalams

Šis daugiafunkcis prietaisas suprojektuotas tiems, kam reikia tikslumo ir efektyvumo: saulės modulių montuotojams, elektros tinklų prižiūrėtojams, sertifikavimo inspektoriams. Integruotas I-V kreivės braižymas iki 1000 V DC ir 15 A DC (su papildomu HT400N spaustuku) leidžia įvertinti modulių našumą ir aptikti gedimus. Izoliacijos bandymo įtampos nuo 50 V iki 1000 V DC, RCD testai A ir AC tipams, kilpos/linijos varžos matavimai – visa tai viename nešiojamame įrenginyje. Spalvinis grafinis ekranas ir intuityvus valdymas palengvina darbą lauko sąlygomis, o vidinė atmintis išsaugo iki 999 PV testų ir 999 elektros testų.

Kam tinka

• Saulės elektrinių montuotojams ir paleidimo inžinieriams
• Elektros saugos inspektoriams, atliekantiems periodinius patikrinimus
• Techninės priežiūros komandoms, ieškančioms gedimų PV sistemose
• Tiems, kam reikia skaičiuoti našumo koeficientą (PR) ir efektyvumą

Pagrindinės specifikacijos

• PV atviros grandinės įtampa (Voc) maks.: 1000 V DC
• PV trumpojo jungimo srovė (Isc) maks.: 15 A DC (su papildomu HT400N spaustuku)
• Izoliacijos bandymo įtampos: 50 V, 100 V, 250 V, 500 V, 1000 V DC
• Tęstinumo testo srovė: >200 mA
• RCD testų tipai: A, AC
• Matavimo kategorija: CAT III 300 V, CAT II 1000 V (PV matavimams)
• Ekranas: spalvinis grafinis
• Duomenų registravimas: 999 PV testai, 999 elektros testai
• Ryšys: USB, Wi-Fi
• Maitinimas: įkraunama Li-ION baterija
• Baterijos veikimo laikas: apie 1000 matavimų (RISO)
• Pridedami jutikliai: išorinis apšvitos atskaitos elementas (HT304N), išorinis PT1000 temperatūros zondas (HT304N)
• Programinė įranga: HTANALYSIS (PC), HTCloud (debesų paslauga)
• Našumo koeficiento (PR) skaičiavimas: taip
• Efektyvumo skaičiavimas: taip
• Apsaugos klasė: IP40

Naudojimas

Prietaisas paruoštas darbui iš karto: prijunkite matavimo laidus prie PV grandinės, pasirinkite reikiamą funkciją ir sekite ekrano nurodymus. I-V kreivės braižymui naudokite HT400N spaustuką (jei reikia didesnei srovei) ir HT304N jutiklius našumo skaičiavimams. Duomenis perkelkite per USB arba Wi-Fi į HTANALYSIS programą arba HTCloud debesį tolimesnei analizei.

Mūsų verdiktas

PV-CHECKs ProPlus yra profesionalaus lygio įrankis, užtikrinantis tikslius I-V kreivės matavimus ir visapusišką elektros saugos testavimą viename nešiojamame įrenginyje. Rekomenduojame tiems, kam reikia patikimų rezultatų kasdienėje saulės elektrinių priežiūroje.
