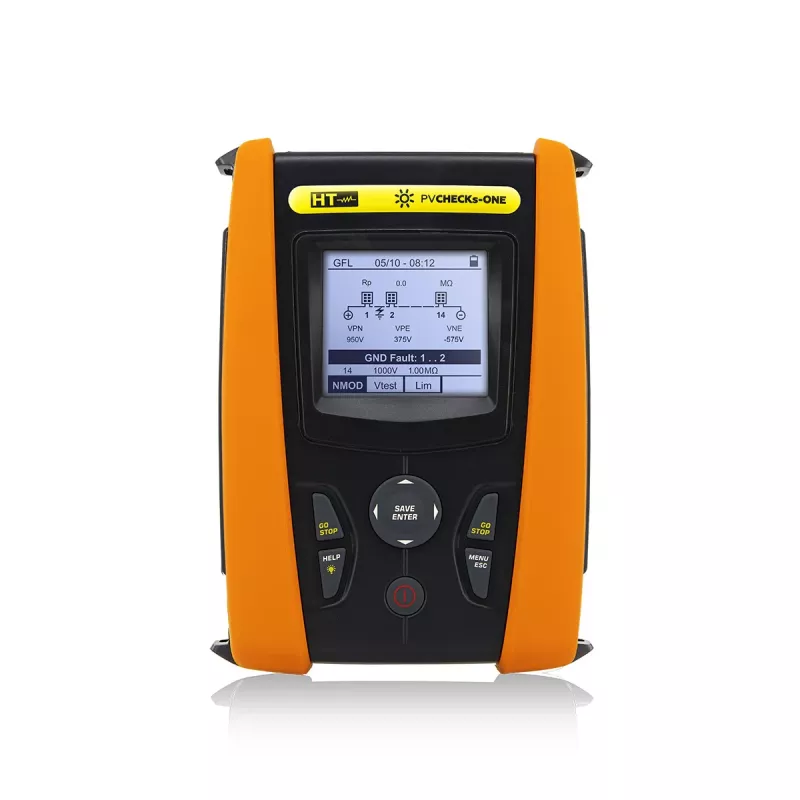

HT Instruments PV-CHECKs One fotovoltinių įrenginių testeris (1011550)

Kai reikia patikrinti saulės elektrinės elektros saugą ir eksploatacinius parametrus pagal IEC/EN 62446-1, HT Instruments PV-CHECKs One yra vienas nešiojamas prietaisas, atliekantis visus būtinus matavimus. Jis sujungia apsauginių laidininkų tęstinumo, izoliacijos varžos, atvirosios grandinės įtampos, trumpojo jungimo srovės ir nuolatinės srovės galios matavimus, todėl tinka tiek paleidžiant, tiek periodiškai prižiūrint fotovoltines sistemas.

Kodėl verta rinktis PV-CHECKs One

• Atitinka IEC/EN 62446-1 reikalavimus fotovoltinių sistemų bandymams.
• CAT III 1000 V saugos kategorija leidžia saugiai dirbti su įtampingosiomis grandinėmis.
• Vidaus atmintis duomenų registravimui ir USB jungtis analizei kompiuteriu.
• Įkraunamas Li-ION akumuliatorius, kurio veikimo laikas viršija 1000 bandymų.
• Apšviestas LCD ekranas užtikrina aiškų rodmenų nuskaitymą įvairiomis apšvietimo sąlygomis.

Techniniai duomenys

• Tęstinumo bandymo srovė: 200 mA
• Izoliacijos bandymo įtampos: 250 V, 500 V, 1000 V DC
• Atvirosios grandinės įtampa (Voc): 0–1000 V DC
• Trumpojo jungimo srovė (Isc): 0–15 A DC
• Nuolatinės srovės galios matavimas (Pmax): iki 15 kW
• Našumo STC sąlygomis skaičiavimas: taip
• Poliškumo patikra: taip
• Nuolatinės įtampos matavimo diapazonas: 0–1000 V DC
• Kintamosios įtampos matavimo diapazonas: 0–1000 V AC
• Ekrano tipas: apšviestas LCD
• Vidaus atmintis: yra (duomenų registravimui)
• Ryšys su kompiuteriu: USB
• Programinė įranga: pridedama (duomenų analizei ir ataskaitoms generuoti)
• Maitinimas: įkraunamas Li-ION akumuliatorius
• Akumuliatoriaus veikimo laikas: >1000 bandymų (tipinis)
• Darbinė temperatūra: 0 °C–40 °C
• Apsaugos klasė: IP40

Kam skirtas

Šis testeris skirtas saulės elektrinių montuotojams, elektrikams ir techninės priežiūros specialistams, kurie turi atlikti fotovoltinių sistemų elektros saugos ir našumo patikras. Jis pravers tiek montuojant naujas sistemas, tiek atliekant periodinę techninę apžiūrą.

Kaip naudoti

Prijunkite bandymo laidus prie fotovoltinės grandinės ir pasirinkite reikiamą matavimo režimą. Prietaisas automatiškai apskaičiuoja našumą standartinėmis bandymo sąlygomis (STC). Duomenis galite išsaugoti vidinėje atmintyje ir vėliau per USB perkelti į kompiuterį analizei bei ataskaitų rengimui.

Patarimas: prieš pradėdami matavimus įsitikinkite, kad prietaisas yra tinkamai įžemintas ir naudokite asmenines apsaugos priemones. Reguliariai tikrinkite bandymo laidus, kad išvengtumėte netikslumų. Išsaugokite duomenis po kiekvieno bandymo – tai palengvins ataskaitų rengimą ir palyginimą su ankstesniais rezultatais.
