HT Instruments Linijos skirstytuvas matavimo adapteris 2009680

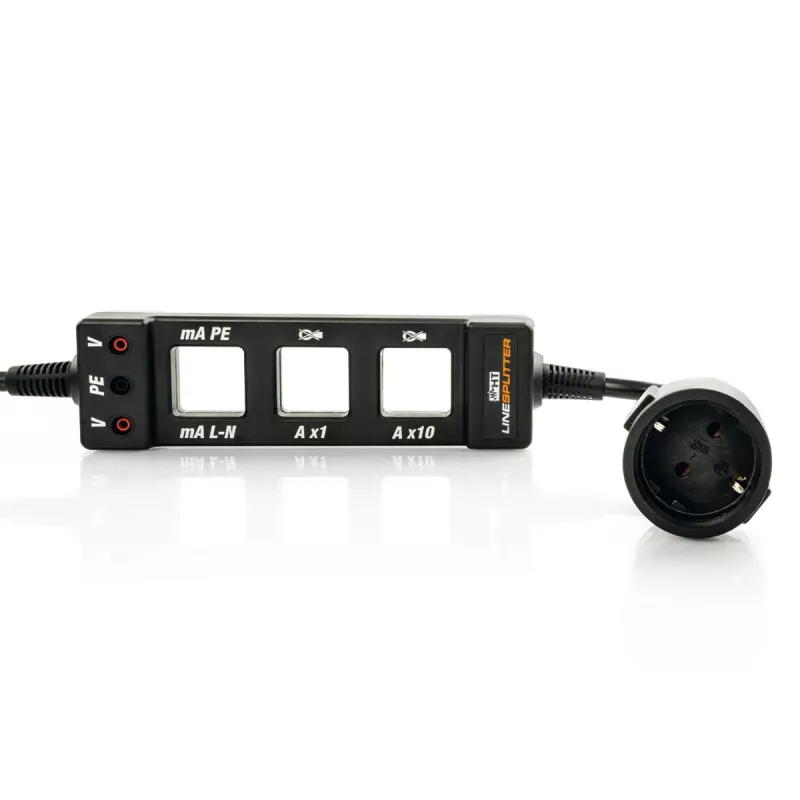

Kai reikia išmatuoti įtampą ir srovę veikiančioje grandinėje, HT Instruments linijos skirstytuvas 2009680 leidžia tai padaryti saugiai ir tiksliai, nepertraukiant maitinimo. Šis adapteris įkišamas į standartinį Schuko lizdą ir atskiria fazinį bei nulinį laidininkus, todėl srovės matavimui galima naudoti spaustukinius matuoklius, o įtampai – 4 mm saugos lizdus.

Kodėl verta rinktis

Šis prietaisas paverčia įprastą lizdą patogia matavimo vieta. Vietoj to, kad reikėtų ardyti grandinę ar naudoti pavojingus bandymo laidus, užtenka įkišti adapterį ir užsegti spaustukinį matuoklį ant atskirto laidininko. Srovės matavimo santykis 1:10 padidina tikslumą esant mažoms srovėms, o 4 mm lizdai leidžia vienu metu matuoti įtampą su multimetru. Dviguba izoliacija ir CAT II 250V saugos kategorija užtikrina patikimą apsaugą.

Techniniai duomenys

• Įėjimas: Schuko kištukas (CEE 7/4)
• Išėjimas: Schuko lizdas (CEE 7/4)
• Srovės matavimo santykis: 1:1 tiesioginis, 1:10 spaustukiniam matuokliui
• Įtampos matavimas per 4 mm saugos lizdus
• Maksimali darbinė srovė: 16 A AC
• Maksimali darbinė įtampa: 250 V AC
• Dažnis: 50/60 Hz
• Saugos kategorija: CAT II 250V
• Dviguba izoliacija
• Vienfazis
• Korpusas: smūgiams atsparus plastikas
• Darbinė temperatūra: 0°C iki 40°C
• Sandėliavimo temperatūra: -10°C iki 50°C
• Santykinė drėgmė: <80% RH (nekondensuojanti)
• Saugos standartas: EN 61010-1

Kam tinka

• Elektrikams ir techninės priežiūros specialistams, dirbantiems su gyvomis grandinėmis
• Energijos audito atlikėjams, kuriems reikia išmatuoti prietaisų suvartojamą srovę
• Tiems, kurie nori patikrinti įtampą lizde be papildomų prietaisų
• Grandinių trikčių šalinimui neatskiriant maitinimo

Kaip naudoti

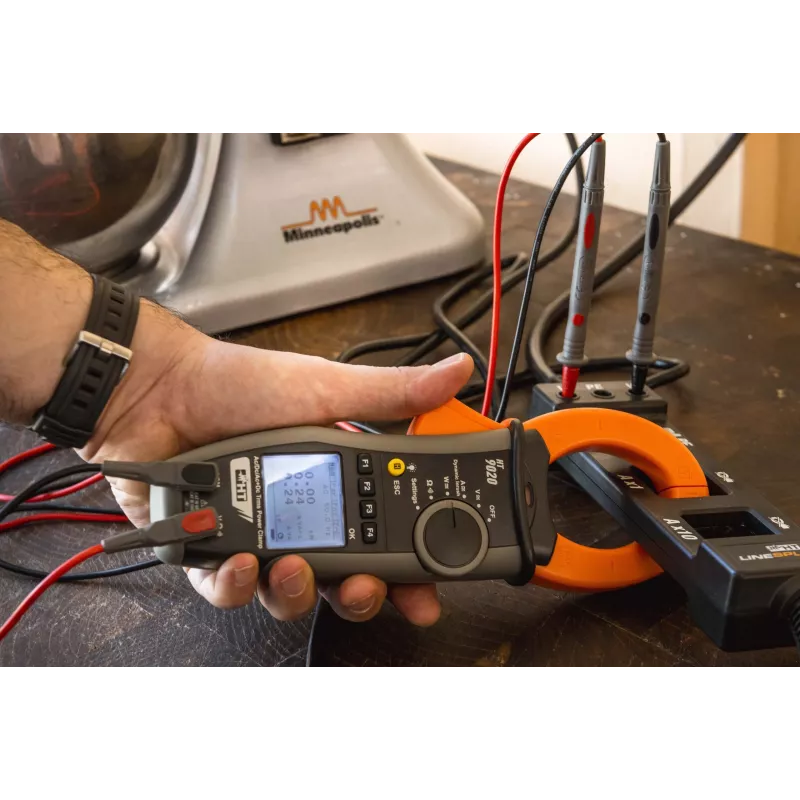

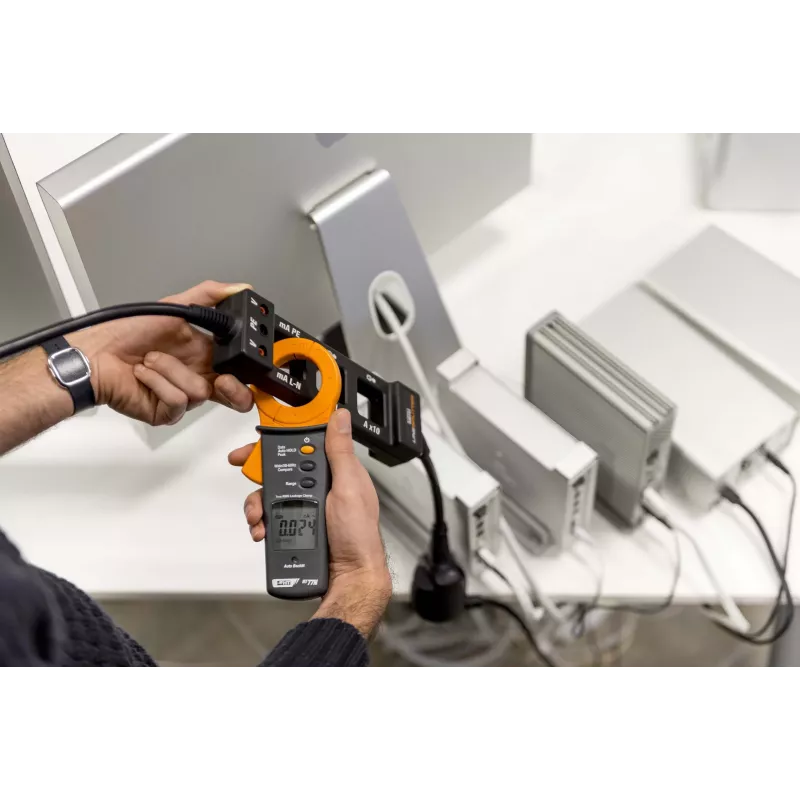

Įkiškite adapterį į Schuko lizdą, tada į adapterio lizdą įjunkite matuojamą prietaisą. Srovės matavimui užsekite spaustukinį matuoklį ant atskirto fazinio laidininko (naudokite 1:10 santykį, jei matuoklis tam pritaikytas). Įtampos matavimui prijunkite multimetro bandymo laidus prie 4 mm saugos lizdų. Visada laikykitės vietinių elektros saugos taisyklių.

Patarimas: prieš matuodami įsitikinkite, kad prietaisas neviršija 16 A ir 250 V ribų. Jei naudojate spaustukinį matuoklį su 1:10 santykiu, nepamirškite padauginti rodmenų iš 10, kad gautumėte tikrąją srovę. Saugokite adapterį nuo drėgmės ir mechaninių pažeidimų – taip prailginsite jo tarnavimo laiką.
