Skaidulinis optinis kabelis BlueOptics Q1H65A-BO MPO–MPO 5 m OM3 Aqua

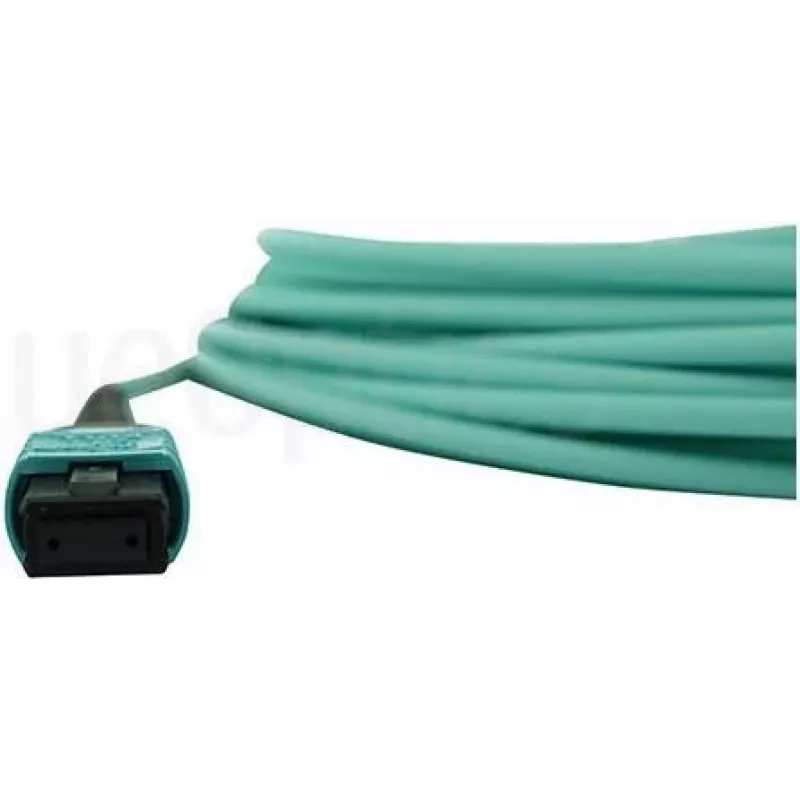

„BlueOptics Q1H65A-BO“ yra 5 metrų daugiamodis optinis šuolis, skirtas didelio tankio jungtims duomenų centruose ir tinklo stelažuose. Kabelis naudoja OM3 lazeriu optimizuotą daugiamodę skaidulą su MPO jungtimis abiejuose galuose (MPO–MPO) ir aqua spalvos LSZH apvalkalu, identifikuojančiu OM3 specifikaciją. Jis skirtas trumpo ir vidutinio nuotolio daugiamodėms jungtims, lygiagrečios optikos programoms ir tiesioginiams sujungimams tarp pataisų skydų ar optinių siųstuvų-imtuvų.

Privalumai

OM3 daugiamodė skaidula ir MPO–MPO konfigūracija palaiko lygiagrečias ir didelės spartos jungtis su mažais įterpimo nuostoliais ir dideliais atspindžio nuostoliais. Aqua LSZH apvalkalas užtikrina aiškų OM3 identifikavimą ir geresnę priešgaisrinę saugą, sumažindamas halogenų išmetimą ir dūmus gaisro atveju. „BlueOptics“ gamyboje atliekami nuo galo iki galo bandymai interferometrija ir OTDR, todėl pateikiami išmatuoti įterpimo ir atspindžio nuostoliai, užtikrinantys pastovią perdavimo kokybę. Jungtys ir skaidulos gaminamos iš patikimų gamintojų komponentų, naudojant cirkonio keramikos fėrules patikimam sujungimui.

Pagrindinės specifikacijos

• Tipas: Daugiamodis OM3 lazeriu optimizuotas
• Ilgis: 5 m
• Jungtys: MPO–MPO (12 skaidulų)
• Apvalkalas: Aqua LSZH (Low Smoke Zero Halogen)
• Bangos ilgis: 850 nm
• Įterpimo nuostoliai: ≤ 0,5 dB (tipiniai)
• Atspindžio nuostoliai: ≥ 20 dB
• Minimalus lenkimo spindulys: 10 mm (eksploatacijoje)
• Darbinė temperatūra: nuo -20 °C iki +70 °C

Naudojimas

Nutieskite kabelį tarp MPO prievadų, vengdami aštrių lenkimų ir išlaikydami nurodytą minimalų lenkimo spindulį. Prieš įkišdami nuimkite apsauginius dangtelius nuo MPO jungčių. Sulygiuokite MPO raktą ir įkiškite, kol užsifiksuos. Atjungdami paspauskite fiksatorių ir traukite tiesiai, kad nepažeistumėte fėrulės. Nenaudojamus galus laikykite su apsauginiais dangteliais.

Rekomendacijos

Prieš montuodami nuvalykite jungčių galus patvirtintomis optikos valymo priemonėmis ir, jei reikia, po montavimo atlikite nuostolių patikrą. Laikykite kabelių ryšulius tvarkingai, naudodami tinkamą kabelių valdymą, kad išvengtumėte įtempimo jungtyse. Saugokite bandymų įrašus, jei reikalingas atsekamumas.
