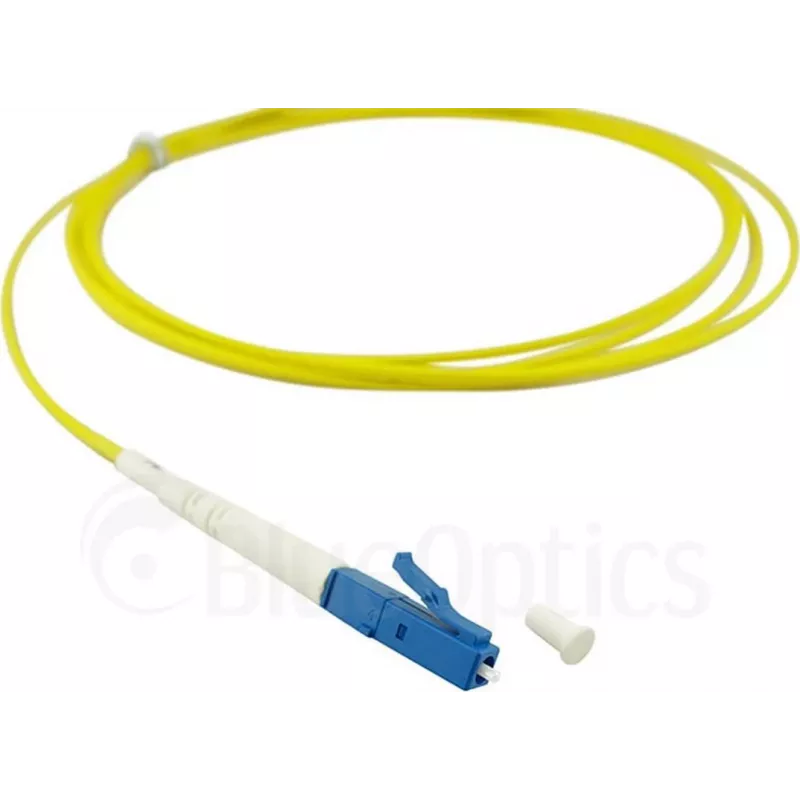

Skaidulinis optinis kabelis BlueOptics SFP2121BU7.5MK 7,5 m LC geltonas

„BlueOptics SFP2121BU7.5MK“ yra 7,5 m vienmodis optinis šuolis su LC/PC į LC/PC simplex jungtimis ir geltonu LSŽ apvalkalu. Kabelis naudoja G.657.A1 skaidulą su 125 µm šerdimi (E9/125 µm), suprojektuotą mažam slopinimui ir suderinamumui su standartinėmis 1310 nm ir 1550 nm bangų ilgių sistemomis. Jis skirtas skirstomųjų skydu prievadų ir optinių siųstuvų-imtuvų tarpusavio jungtims, kai reikalinga lanksti ir patvari vienmodė jungtis.

Privalumai

Kabelis sujungia G.657.A1 nelenkiamą skaidulą su liepsnai atspariu LSŽ išoriniu apvalkalu, kuris sumažina dūmų išsiskyrimą ir pašalina halogenų išsiskyrimą gaisro atveju. Jungtyse sumontuotos cirkonio keramikos ferulės, užtikrinančios pastovų jungimo veikimą ir ilgą tarnavimo laiką, atitinkantį tipinę jungimo ciklų specifikaciją. Slopinimas mažas (apie 0,4 dB/km), o grįžimo nuostoliai dideli; poliravimo parinktys (UPC arba 8° APC) leidžia dar labiau optimizuoti optinius grįžimo nuostolius pagal poreikį. Kiekvienas gaminys gamykloje išbandomas interferometru ir OTDR bei pristatomas su matavimo protokolu, nurodančiu įvesties ir grįžimo nuostolius.

Pagrindinės techninės specifikacijos

• Ilgis: 7,5 m
• Skaidulos tipas: vienmodė G.657.A1 (9/125 µm)
• Jungtys: 2x LC/PC simplex
• Apvalkalas: LSZH (Low Smoke Zero Halogen), geltonas
• Bangos ilgiai: 1310 nm / 1550 nm
• Slopinimas: ≤0,4 dB/km (1310 nm), ≤0,3 dB/km (1550 nm)
• Grįžimo nuostoliai: ≥50 dB (UPC poliravimas)
• Lenkimo spindulys: ≥10 mm (G.657.A1)

Kaip naudoti

Nutieskite „BlueOptics“ LC-LC šuolį tarp reikiamo skirstomojo skydu prievado ir optinio siųstuvo-imtuvo, prieš įkišdami įsitikinkite, kad jungtys yra švarios. Montuodami venkite staigių lenkimų ir laikykitės gamintojo nurodyto minimalaus lenkimo spindulio, kad išlaikytumėte G.657.A1 atsparumą lenkimui. Įkiškite LC jungtis, kol jos užsifiksuos spragtelėdamos, patikrinkite ryšio būseną prijungtoje įrangoje ir, jei reikia, palyginkite išmatuotus įvesties nuostolius su pateiktu matavimo protokolu.

Rekomendacijos

Prieš kiekvieną prijungimą nuvalykite jungčių galus tinkamais optinio pluošto valymo įrankiais, nenaudojamas jungtis laikykite su apsauginiais gaubteliais ir venkite tiesti kabelį šalia mechaninės abražijos ar per didelio karščio šaltinių. Kritinėms jungtims patikrinkite įvesties ir grįžimo nuostolius optiniais matavimo prietaisais ir pagal sistemos reikalavimus pasirinkite UPC arba APC poliravimą.
