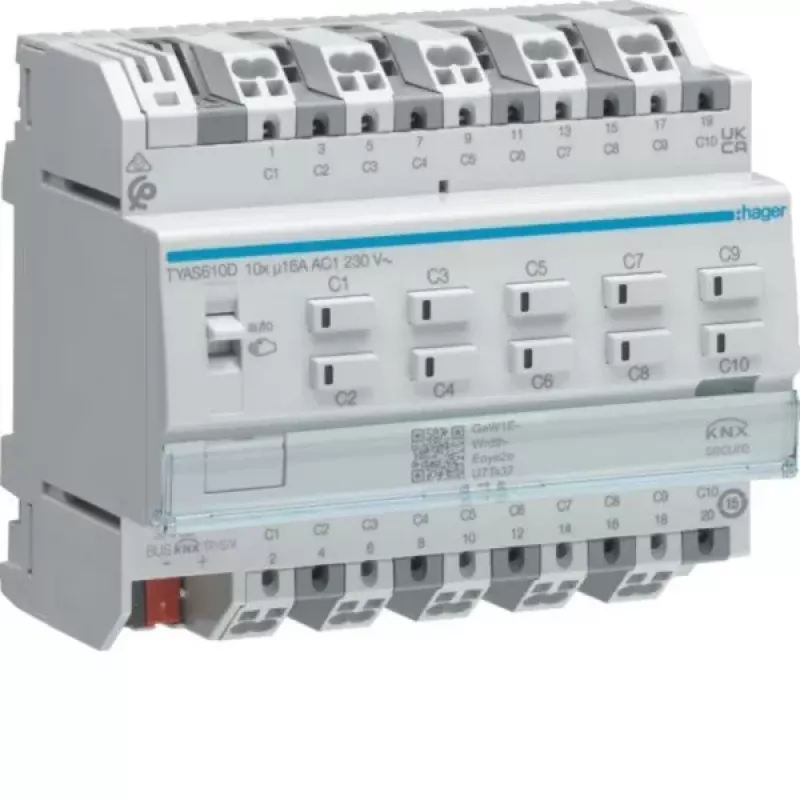

Hager TYAS610D KNX šviesos ir žaliuzių aktuatorius 10/5 kanalų 16A C-Load Secure

Viename DIN bėgio modulyje telpa net 15 valdymo kanalų: 10 šviesos ir 5 žaliuzių. Toks tankumas itin praverčia komerciniuose skirstomuosiuose skydeliuose, kur kiekvienas modulinis plotas yra skaičiuojamas. Hager TYAS610D sujungia apšvietimo ir užuolaidų valdymą viename įrenginyje, sumažindamas atskirų aktoriatorių poreikį.

Kodėl verta rinktis

• KNX Secure šifravimas – ryšys apsaugotas nuo neteisėtos prieigos, todėl tinka objektams, kuriuose keliami aukšti kibernetinio saugumo reikalavimai.
• 10 šviesos + 5 žaliuzių kanalai – galima valdyti mišrias apšvietimo ir užuolaidų grandines be papildomų modulių.
• 16 A vienam kanalui – pakanka galingiems apkrovimams, įskaitant fluorescencines lempas su C-load charakteristika.
• Bepotencialiai relinio išėjimai – tinka ominėms, indukcinėms ir talpinėms apkrovoms.
• Rankinis valdymas – vietiniai mygtukai leidžia valdyti kanalus tiesiai iš skydelio, net ir be magistralės ryšio.
• Integruota apsauga – trumpojo jungimo ir perkrovos apsauga bei būsenos atgalinis ryšys.

Kam tinka

Šis aktuatorius skirtas KNX pastatų automatizavimo projektams, kuriuose reikia kartu valdyti apšvietimą ir žaliuzes. Jis tinka tiek gyvenamiesiems, tiek komerciniams objektams su mišriomis apšvietimo ir užtemdymo grandinėmis. Dėl 10 TE modulio pločio jis efektyviai išnaudoja vietą DIN bėgio skirstomajame skydelyje.

Pagrindinės specifikacijos

• Magistralės sistema: KNX (TP), 21–30 V DC
• Kanalai: 10 šviesos išėjimų, 5 žaliuzių/užuolaidų išėjimai
• Maks. srovė vienam kanalui: 16 A
• Apkrovos tipai: ominė, indukcinė, talpinė (C-load)
• Išėjimas: bepotencialiai relinio kontaktai
• Nominali perjungimo įtampa: 230 V AC
• Rankinis valdymas: taip, vietiniai mygtukai
• Programavimas: ETS
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: 0–45 °C
• Trumpojo jungimo ir perkrovos apsauga: vidinė
• Būsenos atgalinis ryšys ir scenų valdymas: taip
• Modulio plotis: 10 TE (DIN moduliai)

Kaip naudoti

Sumontuokite įrenginį ant DIN bėgio skirstomajame skydelyje ir prijunkite KNX magistralę prie atitinkamų gnybtų. Konfigūruokite kanalus per ETS programinę įrangą, priskirdami kiekvienam išėjimui reikiamą funkciją – šviesos jungimą ar žaliuzių valdymą. Prieš paleisdami sistemą, patikrinkite apkrovos tipus ir užtikrinkite, kad neviršijama 16 A vienam kanalui. Rankinio valdymo mygtukus naudokite testavimui ar avariniam valdymui.

Patarimas: jei projekte numatytos fluorescencinės lempos ar kitos talpinės apkrovos, būtinai įvertinkite C-load reikalavimus ir pasirinkite tinkamus kontaktorių sprendimus. KNX Secure funkciją įjunkite iš karto konfigūravimo metu – vėliau tai padaryti sudėtingiau. Dėl 10 TE pločio palikite pakankamai vietos vėdinimui skydelyje, ypač jei aktuatorius dirbs ilgą laiką su didele apkrova.
