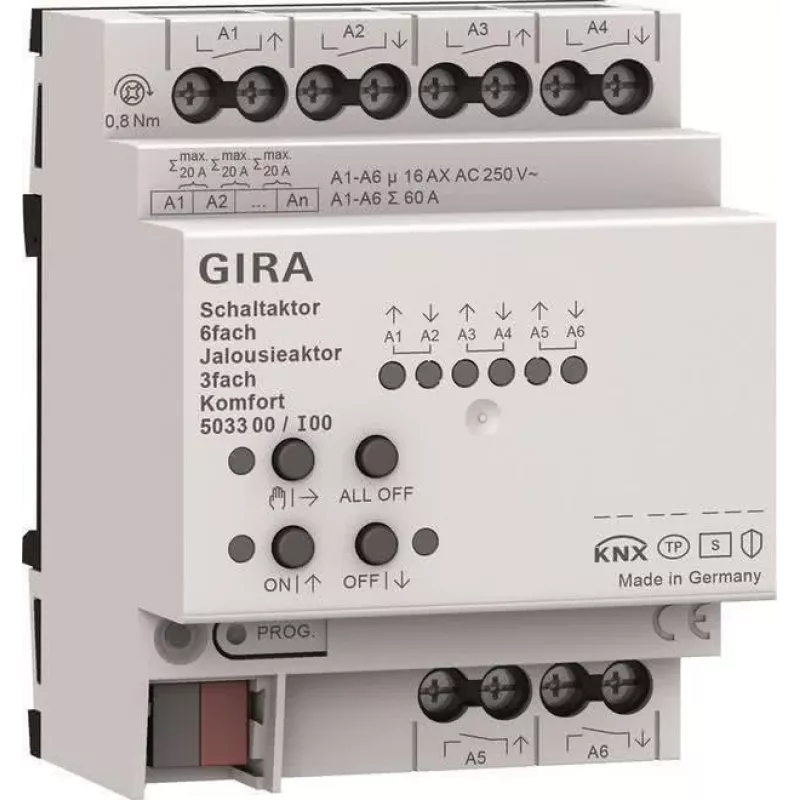

Gira KNX perjungimo ir žaliuzių vykdomasis mechanizmas 6f/3f 16 A 503300

Projektuose, kuriuose reikia valdyti ir apšvietimą, ir žaliuzes, dažnai trūksta kompaktiško sprendimo, galinčio vienu metu perjungti kelias grandines. Gira 503300 sujungia šešis 16 A perjungimo kanalus ir tris žaliuzių variklių išėjimus viename DIN bėgio modulyje, užimančiame tik 4 modulius (72 mm). Tai leidžia sutaupyti vietos skydinėje ir sumažinti įrengimo laiką.

Privalumai profesionalams

• Šeši nepriklausomi perjungimo kanalai, kurių kiekvienas atlaiko 16 A – tinka galingiems apšvietimo prietaisams ar kitiems įrenginiams.
• Trys žaliuzių/išorinių žaliuzių išėjimai variklių valdymui – idealiai tinka patalpoms su keliomis langų grupėmis.
• Bekontakčiai kontaktai, skirti 250 V AC – užtikrina saugų ir patikimą perjungimą.
• Scenų valdymas ir būsenos grįžtamasis ryšys kiekvienam kanalui – lengviau integruoti į sudėtingas automatizavimo schemas.
• Rankinis valdymas mygtukais priekiniame skydelyje – galima koreguoti veikimą vietoje nenaudojant ETS.
• DIN bėgio montavimas, 4 modulių plotis – standartinis sprendimas skirstomiesiems skydams.

Techninė specifikacija

• Buso sistema: KNX
• Perjungimo išėjimai: 6, po 16 A
• Žaliuzių/išorinių žaliuzių išėjimai: 3
• Nominali įtampa: 250 V AC
• Maks. perjungimo galia (ominė): 3680 W vienam kanalui esant 230 V
• Maks. perjungimo galia (variklinė): 1380 VA vienam kanalui esant 230 V
• Apsaugos klasė: IP20
• Aplinkos temperatūra: nuo 0 iki +45 °C
• Prijungimas: KNX buso gnybtas, varžtiniai gnybtai apkrovoms
• Apsauga nuo trumpojo jungimo ir perkrovos
• Konfigūravimas: ETS

Kam tinka

Šis aktorius skirtas komerciniams ir gyvenamiesiems projektams, kuriuose reikia valdyti tiek apšvietimą, tiek žaliuzes. Jis puikiai tiks biurams, konferencijų salėms, viešbučiams ar išmaniesiems namams, kur svarbus didelis kanalų skaičius ir patikimas veikimas. Dėl 16 A kanalų galima tiesiogiai jungti galingus apkrovimus be papildomų kontaktorų.

Kaip naudoti

Įrenginys montuojamas ant standartinės DIN bėgelio skirstomojoje dėžutėje. Prijungiamas prie KNX buso per specialų gnybtą, o apkrovos – per varžtinius gnybtus. Konfigūravimas atliekamas ETS programine įranga, kurioje nustatomi kanalų parametrai, scenos ir grįžtamasis ryšys. Rankinis valdymas galimas naudojant priekinio skydelio mygtukus, pvz., testavimo ar avarinio valdymo metu.

Patarimas: planuodami projektą, atsižvelkite į tai, kad kiekvienas perjungimo kanalas gali atlaikyti iki 3680 W ominės apkrovos, tačiau varikliniams įrenginiams (žaliuzėms) galia ribojama iki 1380 VA. Jei reikia valdyti didesnius variklius, naudokite papildomus kontaktorus. Taip pat nepamirškite, kad prietaisas užima 4 modulius, todėl skydelyje palikite pakankamai vietos.
