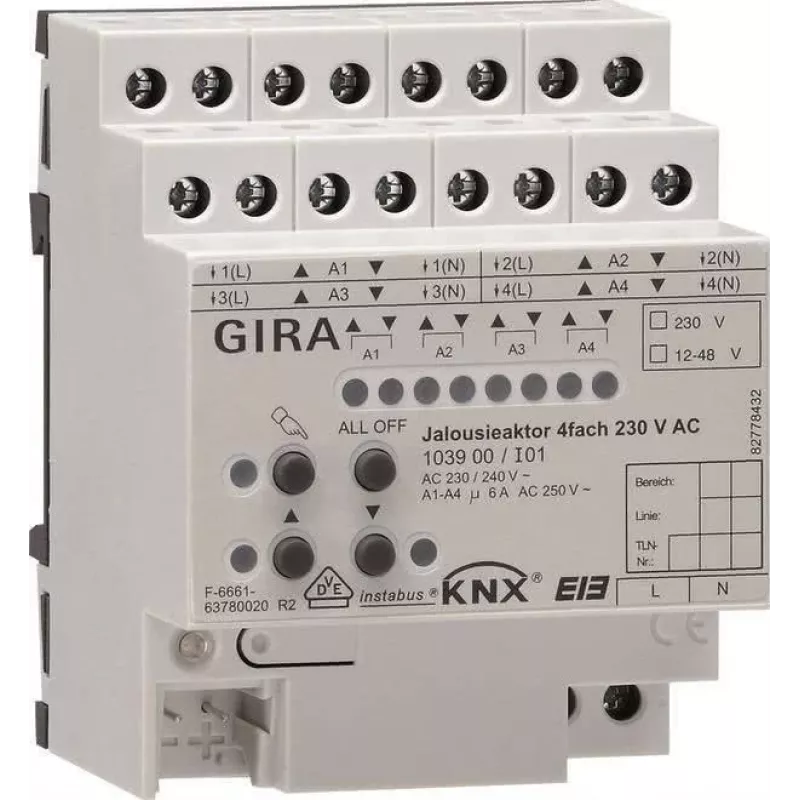

GIRA Shutter Actuator 4-fold REG KNX/EIB 230V AC 103900

Kai reikia valdyti keturis 230 V AC variklius vienu įrenginiu, GIRA 103900 širmos pavara tampa patikimu sprendimu. Šis KNX/EIB širmos pavara su keturiais nepriklausomais kanalais leidžia tiksliai valdyti žaliuzes, roletus ir markizes tiek rankiniu būdu, tiek automatizuotai. Montuojama ant DIN bėgelio (4 TE), todėl taupo vietą skirstomojoje spintoje.

Privalumai

Kiekvienas kanalas turi potencialo neturinčius relinius išėjimus, kurie perjungia iki 6 A (cos φ = 0,6) – tinka įvairiems varikliams. Integruotas scenų valdymas ir saugos funkcijos (vėjas, lietus, šalnas, saulė) padidina pastato automatizavimo lygį. Rankinis valdymas mygtukais ant įrenginio leidžia greitai reaguoti be ETS programinės įrangos.

Tinka

• KNX pastatų automatizavimo projektams
• 230 V AC žaliuzių, roletų ir markizių variklių valdymui
• Gyvenamiesiems ir komerciniams pastatams, kur reikia kelių kanalų širmos valdymo

Pagrindinės specifikacijos

• Gaminio tipas: KNX širmos/žaliuzių pavara
• Kanalų skaičius: 4
• Montavimo tipas: DIN bėgelis (REG)
• Magistralės sistema: KNX (EIB)
• Darbinė įtampa (apkrova): 230 V AC
• Perjungimo srovė vienam kanalui: 6 A (cos φ = 0,6)
• Išėjimo tipas: relinis (potencialo neturintis)
• Valdymo funkcijos: aukštyn/žemyn, stop, plokštelių reguliavimas
• Maitinimas (įrenginio): KNX magistralės įtampa (24–30 V DC)
• Plotis (DIN bėgelio vienetais): 4 TE
• Apsaugos klasė: IP20
• Aplinkos temperatūra: nuo 0 iki +45 °C
• Sandėliavimo/transportavimo temperatūra: nuo –25 iki +70 °C
• Jungčių tipas: varžtiniai gnybtai
• Programavimo programinė įranga: ETS
• Rankinis valdymas: taip (mygtukais ant įrenginio)
• Integruotas scenų valdymas: taip
• Padėties grįžtamasis ryšys: taip
• Saugos funkcijos: vėjas, lietus, šalnas, apsauga nuo saulės

Naudojimas

Sumontuokite įrenginį ant DIN bėgelio skirstomojoje spintoje, prijunkite variklius prie atitinkamų kanalų varžtiniais gnybtais. KNX magistralės maitinimas turi būti užtikrintas. Konfigūruokite parametrus su ETS programine įranga, nustatykite scenas ir saugos funkcijas. Rankiniam valdymui naudokite mygtukus ant priekinio skydelio.

Patarimas: prieš paleisdami sistemą, patikrinkite, ar kiekvieno variklio apkrova neviršija 6 A. Įsitikinkite, kad KNX magistralės maitinimas yra stabilus, ir naudokite ETS, kad tinkamai sukonfigūruotumėte saugos funkcijas – tai užtikrins ilgaamžį ir patikimą darbą.
