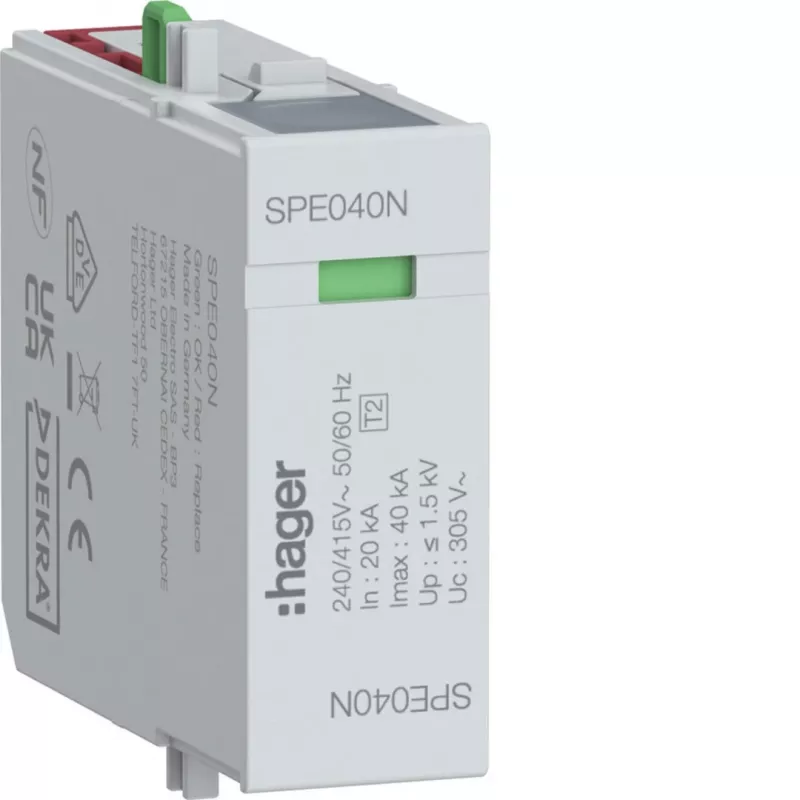

Hager „Surge Protection Module“ N-PE Type 2 SPD 255V 20kA/40kA 1.5kV SPE040N

20 kA nominalioji ir 40 kA maksimalioji iškrovos srovė (8/20 µs) – tai, ką užtikrina Hager SPE040N modulinis viršįtampių apsaugos modulis N-PE grandinei. Įrenginys skirtas apsaugoti žemos įtampos elektros instaliacijas nuo netiesioginių žaibo poveikių ir perjungimo viršįtampių, o jo reakcijos laikas yra trumpesnis nei 25 ns, todėl jautri įranga išlieka apsaugota.

Kodėl verta rinktis SPE040N

• 2 tipo viršįtampių apsaugos modulis, skirtas N-PE (neutralės–įžeminimo) grandinei
• Maksimali nuolatinė darbinė įtampa (Uc) – 255 V AC
• Nominalioji iškrovos srovė (In) – 20 kA, maksimalioji (Imax) – 40 kA (8/20 µs)
• Įtampos apsaugos lygis (Up) ≤ 1,5 kV
• Reakcijos laikas < 25 ns
• Vizualinis būsenos indikatorius: žalias – veikia, raudonas – keisti
• Kištukinė konstrukcija leidžia pakeisti modulį neišmontavus laidų
• Atitinka EN 61643-11 standartą

Kam tinka

SPE040N montuojamas ant DIN bėgelio esančiame pagrindiniame bloke ir apsaugo TN-S, TN-C-S bei TT sistemų žemos įtampos instaliacijas. Jis tinka tiek komerciniams objektams, tiek gamybinėms patalpoms, kuriose svarbus elektros tiekimo stabilumas ir įrangos ilgaamžiškumas. Modulinė konstrukcija palengvina priežiūrą – sugedus apsaugai, pakanka pakeisti tik modulį, o ne visą įrenginį.

Techniniai duomenys

• Gaminio tipas: viršįtampių apsaugos modulis
• Apsaugos tipas: 2 tipas (Type 2)
• Apsaugos grandinė: N-PE
• Maksimali nuolatinė darbinė įtampa (Uc): 255 V AC
• Nominalioji iškrovos srovė (In): 20 kA (8/20 µs)
• Maksimalioji iškrovos srovė (Imax): 40 kA (8/20 µs)
• Įtampos apsaugos lygis (Up): ≤ 1,5 kV
• Reakcijos laikas: < 25 ns
• Polių skaičius: 1
• Montavimas: kištukinis modulis, skirtas DIN bėgelio pagrindiniam blokui
• Apsaugos technologija: metalo oksido varistorius (MOV)
• Vizualinis būsenos indikatorius: yra (žalias – OK, raudonas – keisti)
• Darbinė temperatūra: nuo -40 iki +80 °C
• Apsaugos laipsnis: IP20 (įrengus tinkamame korpuse)
• Standartai: EN 61643-11
• Tinkamos sistemos: TN-S, TN-C-S, TT
• Paskirtis: žemos įtampos elektros instaliacijų apsauga nuo netiesioginių žaibo poveikių ir perjungimo viršįtampių
• Keičiamas modulis: taip
• Korpuso medžiaga: termoplastikas
• Spalva: pilka

Naudojimas

Modulis įstatomas į jam skirtą DIN bėgelio bazę. Prieš montavimą įsitikinkite, kad instaliacija atjungta nuo maitinimo. Sumontavus, indikatorius turi būti žalias. Periodiškai patikrinkite indikatoriaus būseną – jei jis raudonas, modulį reikia pakeisti nauju. Keitimas atliekamas neišmontavus laidų: ištraukiamas senas modulis ir įstatomas naujas.

Priežiūros patarimai

Rekomenduojama bent kartą per metus apžiūrėti visus viršįtampių apsaugos modulius ir įsitikinti, kad indikatoriai žali. Po stiprios audros su žaibais patikrinkite, ar modulis vis dar veikia. Jei indikatorius raudonas, nedelsdami pakeiskite modulį – tik taip užtikrinsite patikimą apsaugą.
