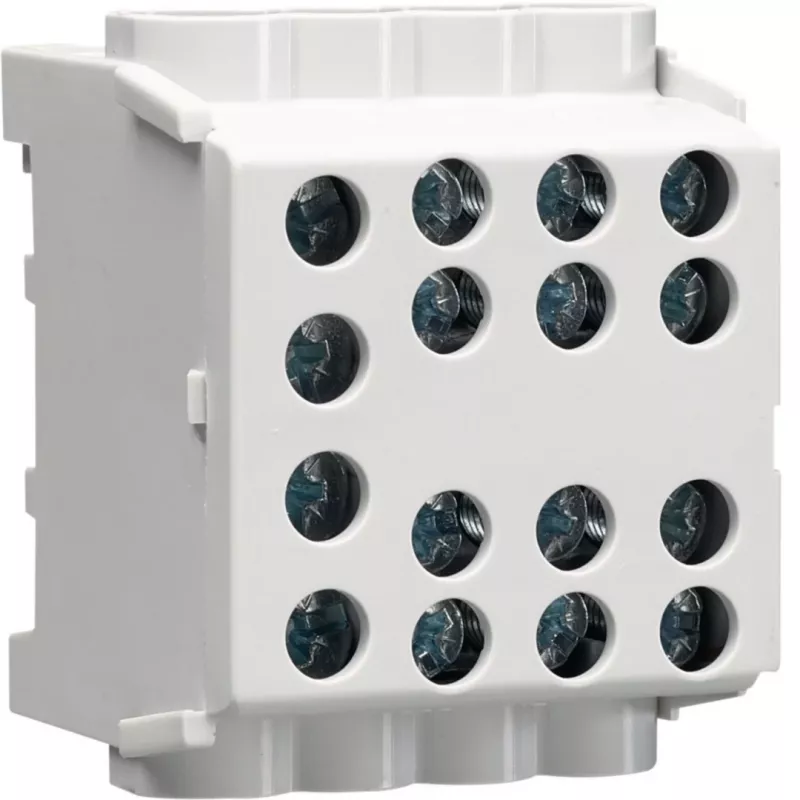

HAGER KH35L8 1-polio magistralinės linijos atšakos gnybtų blokas, 6-35 mm² magistralė, 125 A, 1000 V, pilkas

Kai reikia patikimai paskirstyti didelę galios srovę iš vieno magistralinio laidininko į kelias atšakas, HAGER KH35L8 gnybtų blokas yra kompaktiškas ir ilgaamžis sprendimas. Jis sukurtas profesionalams, kuriems svarbus montavimo greitis ir ilgalaikis patikimumas pramonės bei komercinėse elektros instaliacijose.

Kodėl verta rinktis

• Vieno poliaus konstrukcija su viena magistraline jungtimi ir šešiomis atšakomis
• Magistralinio laidininko skerspjūvis nuo 6 iki 35 mm²
• Vardinė srovė 125 A, vardinė įtampa 1000 V AC/DC
• Atšakų jungtys: 2x 1,5-16 mm² ir 4x 1,5-10 mm²
• Sraigtinė jungtis, montavimas ant DIN bėgelio (35 mm) arba varžtais
• Trumpojo jungimo atsparumas 4,5 kA (1 s)

Kasdienis naudojimas

Gnybtų blokas turi pilką poliamido (PA6) korpusą ir alavuoto žalvario laidininkus. Jis atsparus temperatūrai nuo -25 iki +70 °C, o IP20 apsaugos klasė skirta įrengimui uždarose spintose. Dėl tvirtos sraigtinės jungties ir standartinių IEC 60947-7-1 bei VDE reikalavimų atitikties jis tinka tiek naujoms instaliacijoms, tiek esamų skirstomųjų sistemų modernizavimui.

Techniniai duomenys

• Polių skaičius: 1
• Magistralinių jungčių skaičius: 1
• Atšakų jungčių skaičius: 6
• Magistralinio laidininko skerspjūvis (standus/lankstus): 6-35 mm²
• Didelių atšakų skerspjūvis: 1,5-16 mm² (2 jungtys)
• Mažų atšakų skerspjūvis: 1,5-10 mm² (4 jungtys)
• Vardinė srovė (In): 125 A
• Vardinė įtampa (Un): 1000 V AC/DC
• Jungties tipas: sraigtinė
• Montavimas: DIN bėgelis (35 mm) arba varžtinis
• Korpuso medžiaga: poliamidas (PA6)
• Laidininko medžiaga: alavuotas žalvaris
• Apsaugos klasė: IP20
• Darbinė temperatūra: -25 iki +70 °C
• Spalva: pilka (RAL 7035)
• Trumpojo jungimo srovė (Icw): 4,5 kA (1 s)
• Standartai: IEC 60947-7-1, VDE

Kam tinka

Šis gnybtų blokas rekomenduojamas elektrikams, pramonės įmonių techninėms tarnyboms ir komercinių pastatų elektros sistemų prižiūrėtojams, kuriems reikia patikimo magistralinės linijos atšakojimo sprendimo. Jis puikiai tinka skirstomosiose spintose, kuriose reikia paskirstyti iki 125 A srovę į kelias grandines.

Naudojimo patarimai

Montuodami ant DIN bėgelio arba tvirtindami varžtais, įsitikinkite, kad magistralinis laidininkas atitinka 6-35 mm² intervalą. Sraigtines jungtis priveržkite reikiamu momentu, kad būtų užtikrintas geras kontaktas ir ilgaamžiškumas. Esant didelėms srovėms, rekomenduojama periodiškai tikrinti jungčių tvirtumą.
