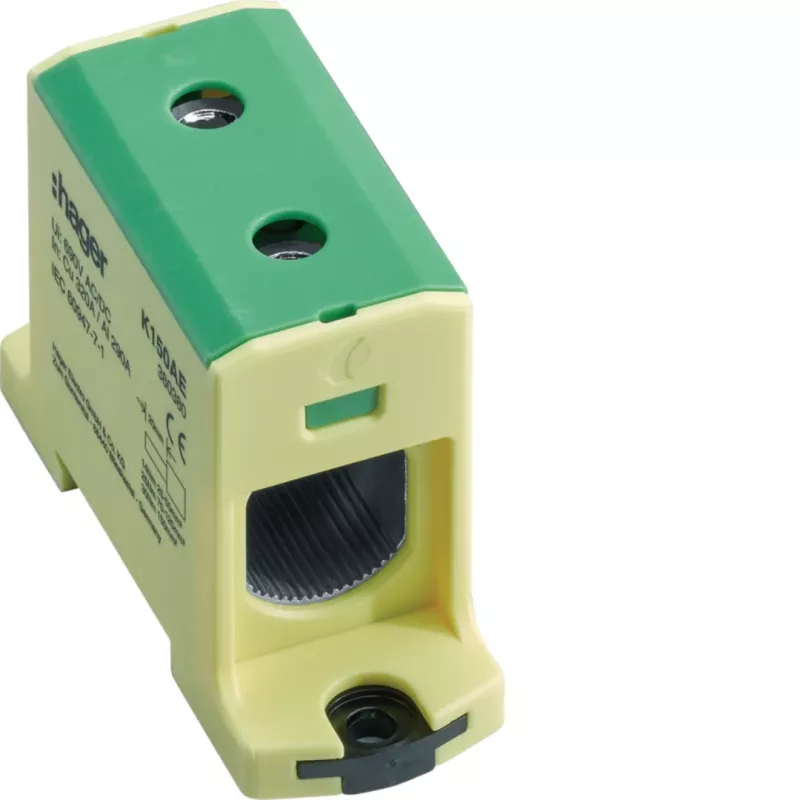

HAGER K150AE pagrindinis įžeminimo gnybtas 25-150 mm², žalias-geltonas

Kai reikia patikimo pagrindinio įžeminimo skirstomojoje spintoje, K150AE užtikrina mažos varžos sujungimą tarp pagrindinio laidininko ir apsauginio įžeminimo (PE) sistemos. Vienas pagrindinis ir vienas pagalbinis gnybtas leidžia tvarkingai sujungti tiek didelius maitinimo kabelių laidininkus, tiek plonesnius potencialų išlyginimo laidus – be papildomų adapterių.

Kodėl verta rinktis

• Varžtiniai gnybtai užtikrina stabilų ir mažos varžos kontaktą, atsparų vibracijai ir ilgalaikiam eksploatavimui.
• Žaliai-geltona korpuso spalva aiškiai identifikuoja įrenginį kaip apsauginio įžeminimo (PE) gnybtą – mažina klaidų riziką montuojant ir prižiūrint.
• Poliamido izoliacija atspari mechaniniam poveikiui ir užtikrina elektros saugą.
• Alavuoto žalvario laidininkas mažina korozijos riziką ir palaiko ilgalaikį, patikimą kontaktą.
• Vienas sprendimas dengia platų 25–150 mm² pagrindinių laidininkų diapazoną – mažiau atsarginių dalių sandėlyje.

Kam tinka

• Pagrindiniam įžeminimui skirstomuosiuose skyduose
• Potencialų išlyginimui pramoniniuose ir gyvenamuosiuose objektuose
• Varinių laidininkų iki 150 mm² prijungimui
• Elektros montuotojams, projektuotojams ir techninės priežiūros komandoms, kurioms svarbus standartizuotas sprendimas

Pagrindinės specifikacijos

• Pagrindinio laidininko skerspjūvis: 25–150 mm² (standus arba lankstus)
• Pagalbinio laidininko skerspjūvis: 2,5–25 mm² (standus arba lankstus)
• Prijungimų skaičius: 1 pagrindinis, 1 pagalbinis
• Nominali srovė: 309 A
• Nominali įtampa: 1000 V AC/DC
• Montavimas: varžtinis
• Medžiagos: poliamido izoliacija, alavuoto žalvario laidininkas

Naudojimas

Gnybtas tvirtinamas varžtais prie skirstomosios spintos konstrukcijos arba montavimo plokštės. Į pagrindinį gnybtą įkišamas pagrindinis įžeminimo laidininkas (25–150 mm²), į pagalbinį – potencialų išlyginimo laidas (2,5–25 mm²). Prieš užveržiant patikrinkite, ar laidininko skerspjūvis atitinka nurodytą diapazoną ir ar nuvalyta izoliacija yra tinkamo ilgio.

Patarimas: naudokite tik varinius laidininkus, kurių skerspjūvis patenka į nurodytą diapazoną. Varžtus užveržkite gamintojo nurodytu momentu – per silpnas sujungimas didina varžą, per stiprus gali pažeisti laidininką. Periodinės priežiūros metu patikrinkite kontaktų užveržimą, ypač po pirmųjų eksploatacijos mėnesių.
