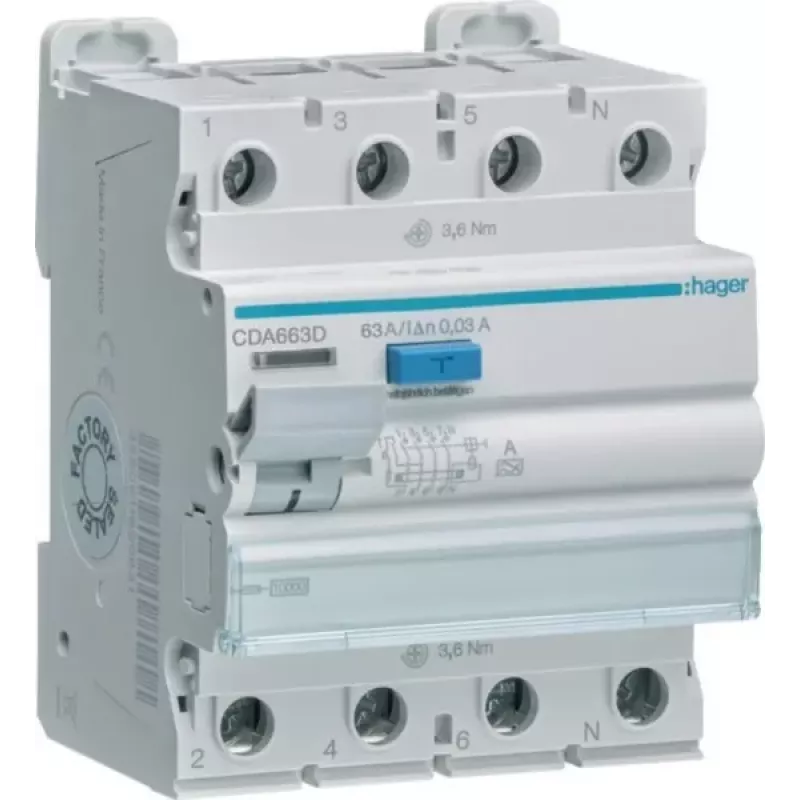

HAGER CDA663D liekamosios srovės automatinis jungiklis 4P 63A 30mA A tipo 10kA

Netinkamai apsaugotos trifazės sistemos gali sukelti elektros smūgį ar gaisrą, ypač ten, kur naudojami elektroniniai prietaisai. HAGER CDA663D liekamosios srovės automatinis jungiklis (RCCB) aptinka iki 30 mA liekamąją srovę ir akimirksniu atjungia grandinę, apsaugodamas žmones bei įrangą.

Kam skirtas

Elektrikams ir skydų surinkėjams, kuriems reikia patikimo, DIN bėgelio montavimo RCCB trifazėms sistemoms. Tinka namų, biurų ir pramonės skirstomiesiems skydams, kur reikalinga A tipo apsauga grandinėms su elektroninėmis apkrovomis.

Pagrindinės savybės

• 4 polių konstrukcija trifaziams tinklams
• Vardinė srovė 63 A, liekamosios srovės veikimo srovė 30 mA
• A tipo suveikimas kintamajai ir pulsuojančiai nuolatinei liekamajai srovei
• Trumpojo jungimo pertraukimo galia 10 kA
• Bandymo mygtukas reguliariam veikimo patikrinimui

Specifikacijos

• Polių skaičius: 4P
• Vardinė srovė: 63 A
• Vardinė liekamosios srovės veikimo srovė: 30 mA
• RCD tipas: A
• Vardinė trumpojo jungimo pertraukimo galia: 10 kA
• Vardinė įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis
• Gnybtų talpa standžiam laidui: 1 - 35 mm²
• Gnybtų talpa lanksčiam laidui: 1 - 25 mm²
• Darbinė temperatūra: -25 iki 40 °C
• Elektrinė ilgaamžiškumas: 10 000 ciklų
• Mechaninis ilgaamžiškumas: 20 000 ciklų

Kaip naudoti

Sumontuokite ant DIN bėgelio skirstomajame skydelyje. Prijunkite fazinius ir nulinius laidus prie atitinkamų gnybtų. Įsitikinkite, kad grandinė atitinka 63 A vardinę srovę ir 30 mA jautrumą. Reguliariai spauskite bandymo mygtuką, kad patikrintumėte, ar įrenginys suveikia teisingai.

Patarimas: kas mėnesį paspauskite bandymo mygtuką, kad užtikrintumėte tinkamą RCCB suveikimą. Grandinėms su nuolatinės srovės liekamąja srove apsvarstykite B tipo įrenginį.
