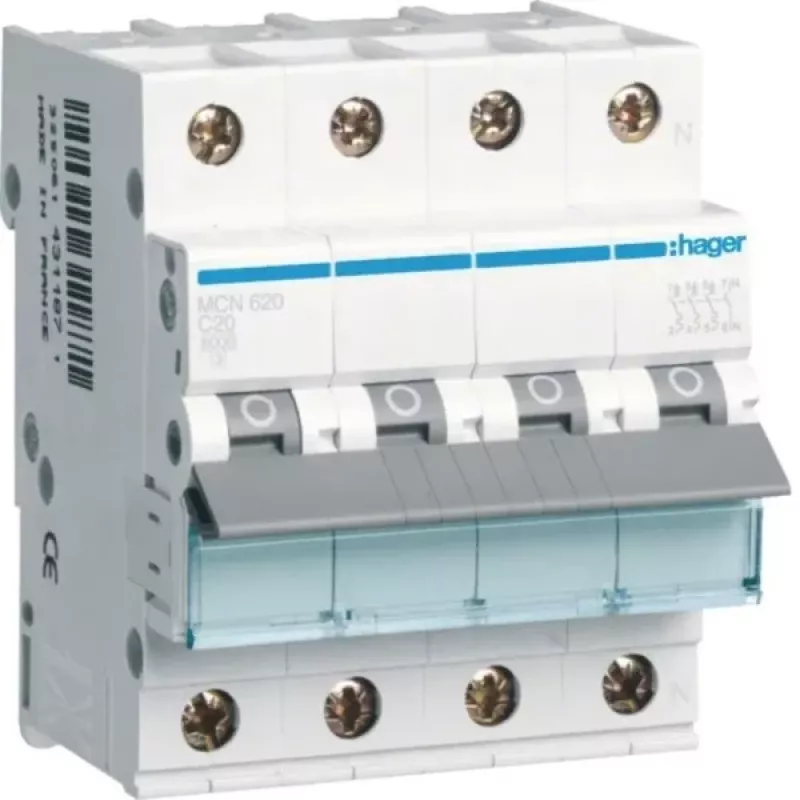

Hager MCN620 3P+N C charakteristikos 20A 6kA automatinis jungiklis

6 kA trumpojo jungimo atjungimo geba – tai Hager MCN620 modulinio automatinio jungiklio pagrindinė savybė, garantuojanti patikimą apsaugą trijų fazių grandinėse su nuliniu laidu. Šis 3P+N įrenginys skirtas montuoti ant DIN bėgelio skirstomuosiuose skyduose, kur jis saugo kabelius ir prijungtus įrenginius nuo perkrovos ir trumpojo jungimo padarinių.

Kam skirtas

Elektrikams ir skydų montuotojams, kurie įrengia ar prižiūri gyvenamųjų ir komercinių pastatų elektros instaliacijas. C charakteristikos automatinis jungiklis tinka grandinėms su vidutinėmis įjungimo srovėmis – apšvietimui, kištukiniams lizdams, mažiems varikliams, kur svarbu išvengti bereikalingo suveikimo ir užtikrinti patikimą apsaugą.

Pagrindinės savybės

• 3P+N konfigūracija trifazėms grandinėms su perjungiamu nuliniu laidu
• Vardinė srovė 20 A su C charakteristikos suveikimo kreive
• 6 kA trumpojo jungimo atjungimo geba pagal EN 60898-1
• Kompaktiškas 4 modulių plotis, skirtas DIN bėgeliui
• Gnybtai su varžtais priima standžius laidininkus iki 35 mm² ir lanksčius iki 25 mm²
• Darbinė temperatūra nuo -25 °C iki +70 °C

Specifikacijos

• Polių skaičius: 3P+N
• Vardinė srovė: 20 A
• Suveikimo charakteristika: C
• Atjungimo geba: 6 kA
• Vardinė įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis
• Modulių plotis: 4 moduliai
• Gnybtų talpa: 1-35 mm² standūs, 1-25 mm² lankstūs
• Elektrinė ilgaamžiškumas: 20000 ciklų
• Mechaninis ilgaamžiškumas: 20000 ciklų
• Darbinė temperatūra: -25 iki 70 °C
• Prijungimo tipas: gnybtai su varžtais
• Vardinė impulsinė atsparumo įtampa: 4 kV
• Energijos ribojimo klasė: 3

Naudojimo patarimai

Montuodami įsitikinkite, kad automatinis jungiklis tinkamai įsitaisęs ant DIN bėgelio, o gnybtų varžtai priveržti rekomenduojamu sukimo momentu. Grandinėms su didelėmis įjungimo srovėmis patikrinkite, ar C charakteristika tinka, kad išvengtumėte bereikalingo suveikimo.

Patarimas: periodiškai tikrinkite jungiklio būseną ir užtikrinkite, kad skirstomajame skyde būtų pakankamai vietos vėdinimui. Naudokite tik kvalifikuoto elektriko paslaugas.
