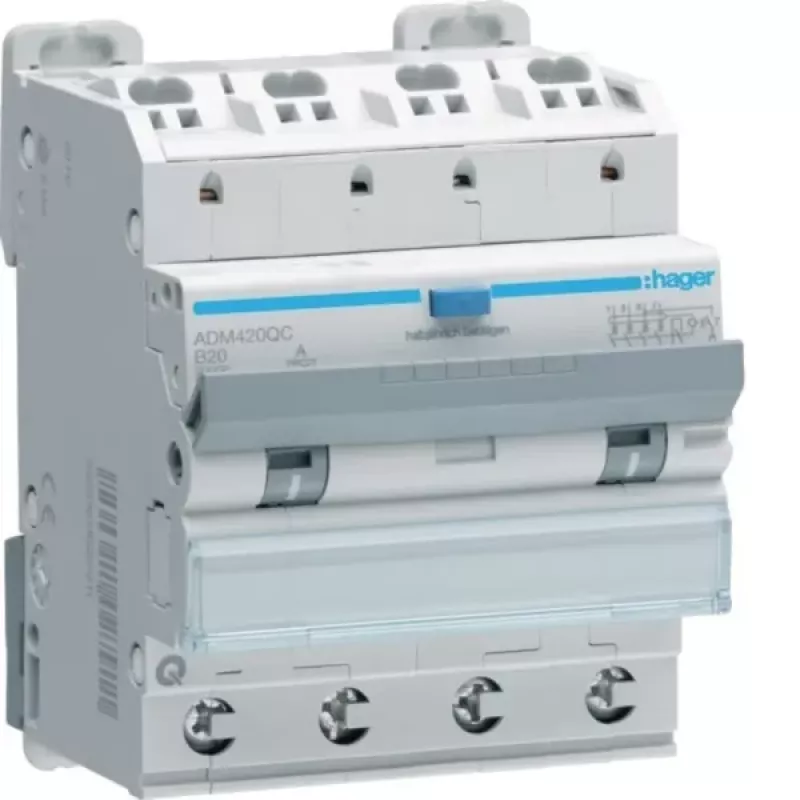

Hager ADM420QC RCBO 4P 6kA B20A 30mA A tipo QuickConnect

Skirstomųjų skydų projektuotojams ir elektrikams, dirbantiems su trifazėmis 400 V grandinėmis, Hager ADM420QC RCBO siūlo integruotą apsaugą nuo viršsrovių ir nuotėkio srovės viename kompaktiškame 4 modulių įrenginyje. Šis sprendimas ne tik taupo vietą DIN bėgelyje, bet ir užtikrina patikimą neutralaus laidininko apsaugą nuo perkrovos, ko dažnai trūksta atskiriems įrenginiams.

Kodėl verta rinktis

• 4 polių RCBO su B charakteristika ir 20 A vardine srove
• 30 mA nuotėkio srovės jautrumas, A tipo – apsaugo nuo kintamosios ir pulsuojančios nuolatinės srovės gedimų
• 6 kA trumpojo jungimo atjungimo geba
• Integruota neutralaus laidininko apsauga nuo perkrovos
• QuickConnect spyruokliniai gnybtai – greitas ir patikimas prijungimas

Kasdienis naudojimas

Montavimas paprastas: įrenginys užsifiksuoja ant standartinės DIN bėgelio ir užima 4 modulius (72 mm). Aiškus žymėjimas ir priekinis testavimo mygtukas leidžia greitai patikrinti nuotėkio srovės funkciją. Kompaktiškas korpusas palieka daugiau erdvės kitiems skydo aparatams.

Techninės specifikacijos

• Įrenginio tipas: automatinis jungiklis su nuotėkio srovės apsauga (RCBO)
• Polių skaičius: 4P
• Vardinė srovė (In): 20 A
• Atjungimo charakteristika: B
• Vardinė nuotėkio srovė (IΔn): 30 mA
• Nuotėkio srovės tipas: A
• Vardinė trumpojo jungimo atjungimo geba (Icn): 6 kA
• Vardinė įtampa (Ue): 230/400 V AC
• Dažnis: 50/60 Hz
• Atitinka standartą: DIN EN 61009-1 (VDE 0664-20)
• Montavimo tipas: DIN bėgelis
• Prijungimo tipas: Quick Connect (QC)
• Apsauga nuo perkrovos: integruota
• Apsauga nuo trumpojo jungimo: integruota
• Neutralaus laidininko apsauga nuo perkrovos: taip
• Modulių skaičius (TE): 4
• Apsaugos laipsnis: IP20
• Vardinė impulsinė įtampa (Uimp): 4 kV

Kam tinka

Šis RCBO rekomenduojamas elektrikams, projektuojantiems ar atnaujinantiems gyvenamųjų ir komercinių pastatų skirstomuosius skydus, ypač ten, kur reikalinga trifazių grandinių apsauga. Jis puikiai tinka vietose, kur norima sumažinti komponentų skaičių ir užtikrinti patikimą neutralės apsaugą.

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad skydo DIN bėgelis yra tinkamai įžemintas. Periodiškai testuokite nuotėkio srovės funkciją paspausdami testavimo mygtuką – tai užtikrins ilgaamžiškumą ir saugumą. Dėl QuickConnect gnybtų nereikia papildomai veržti varžtų, tačiau patikrinkite, ar laidininkai tvirtai laikosi.
