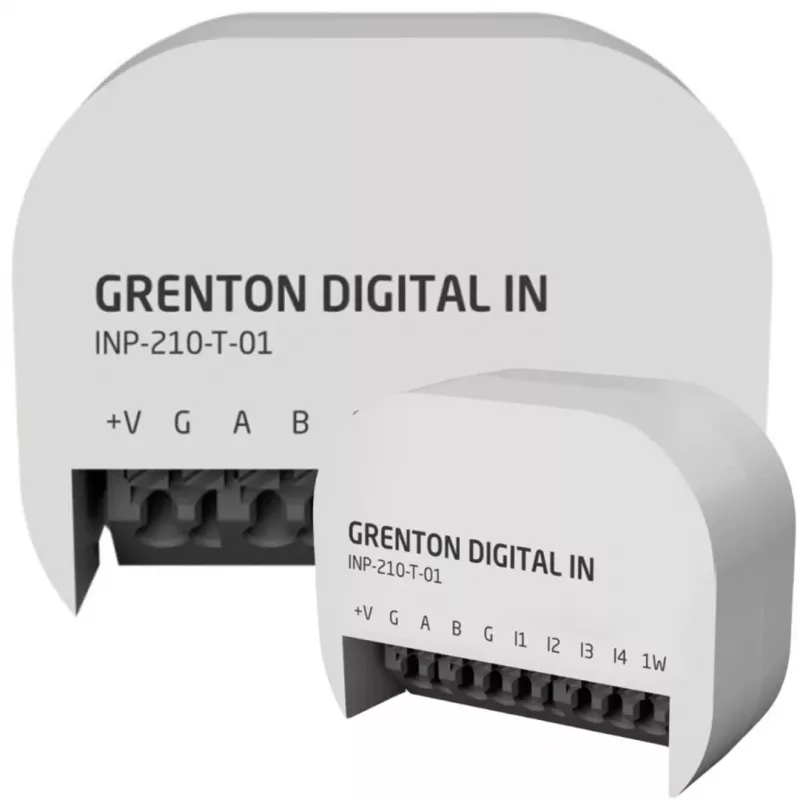

GRENTON skaitmeninių įėjimų modulis (4 įėjimai) / Palaiko 1-Wire / Montuojamas į sieninę dėžutę / TF-Bus

Norint patikimai stebėti durų kontaktus, judesio detektorius ar kitus sausus kontaktus automatizuotame pastate, reikalingas modulis, kuris užtikrina stabilų ryšį ir lengvą integraciją. GRENTON GRE/INP-210-T-01 yra būtent toks sprendimas – keturių įėjimų skaitmeninis modulis, veikiantis per TERMIS TF-BUS magistralę ir palaikantis 1-Wire protokolą papildomiems jutikliams prijungti.

Privalumai profesionalams

Modulis užtikrina tikslią potencialiai laisvų (sausų) kontaktų būsenų detekciją, o kiekvieno įėjimo būsena aiškiai matoma per LED indikatorius. Integruota 1-Wire magistralė leidžia prijungti iki 8 įrenginių (pvz., temperatūros jutiklių) iki 50 m atstumu, išplečiant sistemos galimybes. Mažas energijos suvartojimas (maks. 15 mA esant 12 V DC) ir patikimi varžtiniai gnybtai užtikrina ilgaamžiškumą ir stabilų veikimą.

Kam šis modulis tinka?

• Pastatų valdymo sistemų (BMS) integratoriams
• Namų automatizavimo projektuotojams
• Pramoninėms valdymo sistemoms
• Sistemoms, naudojančioms TERMIS TF-BUS valdiklius

Pagrindinės specifikacijos

• Skaitmeninių įėjimų skaičius: 4
• 1-Wire magistralės palaikymas: taip (iki 8 įrenginių, maks. 50 m)
• Ryšio sąsaja: TF-BUS
• Montavimo būdas: į sieninę dėžutę (flush-mount)
• Maitinimas: 12 V DC
• Maksimali srovė: 15 mA
• Darbinė temperatūra: -10 °C iki +50 °C
• Apsaugos klasė: IP20
• Įėjimo tipas: potencialiai laisvas (sausas kontaktas)
• Prijungimas: varžtiniai gnybtai
• LED indikatoriai: maitinimas, magistralės būsena, įėjimų būsena

Kaip naudoti?

Modulis montuojamas į standartinę sieninę dėžutę, o laidai prijungiami prie varžtinių gnybtų pagal gamintojo schemą. TF-BUS magistralė užtikrina ryšį su valdikliu, o 1-Wire įrenginiai jungiami prie atitinkamų gnybtų. Konfigūracija atliekama per TERMIS sistemą.

Patarimas: norint išvengti trikdžių, 1-Wire magistralės ilgis neturėtų viršyti 50 m, o įrenginių skaičius – 8. Modulis tinkamas tik sausoms patalpoms (IP20).
