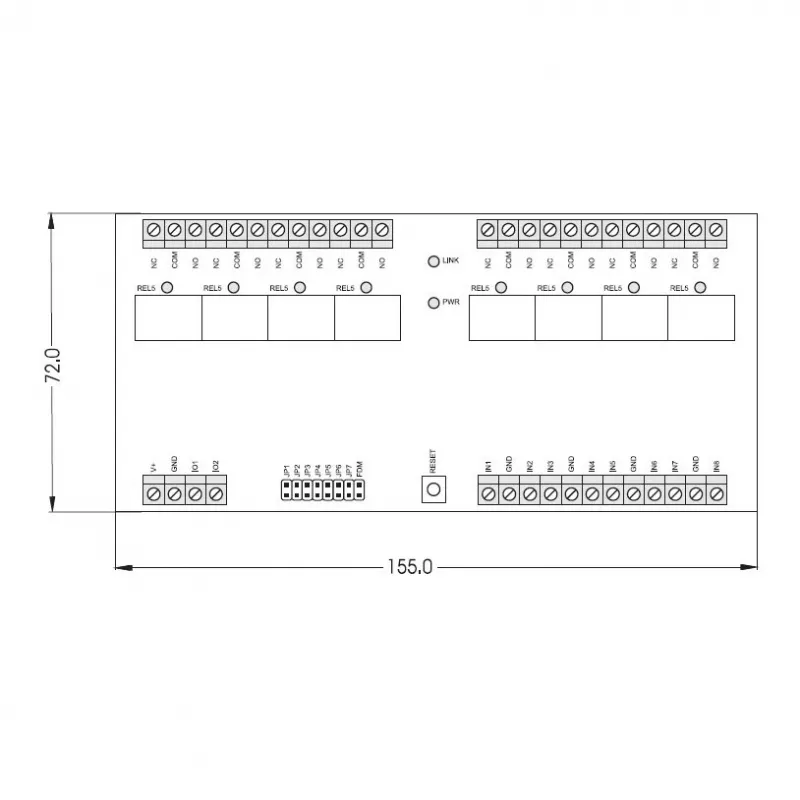

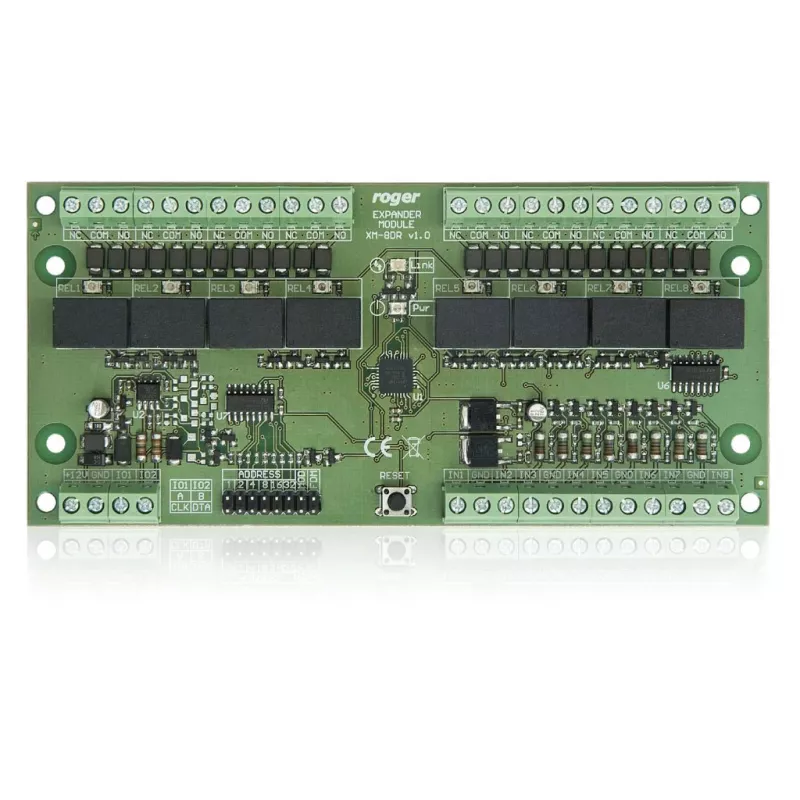

ROGER XM-8DR-BRD I/O plėtimosi modulis, 8 įėjimai, 8 relių išėjimai, RS485

8 potencialiai laisvi įėjimai ir 8 relių išėjimai viename kompaktiškame modulyje – ROGER XM-8DR-BRD yra sukurtas profesionalams, kuriems reikia patikimos prieigos kontrolės plėtros be kompromisų. Šis RS485 sąsają naudojantis modulis sklandžiai integruojasi į ROGER PRxx/CPRxx valdiklių sistemą, suteikdamas lankstumą tiek prieigos, tiek signalizacijos, tiek pastatų automatizavimo projektams.

Privalumai jūsų sistemai

XM-8DR-BRD išsiskiria savo universalumu: kiekvienas iš 8 įėjimų gali būti konfigūruojamas kaip NO arba NC, o 8 relių išėjimai (1A / 30V DC) užtikrina patikimą apkrovų valdymą. Modulis maitinamas 12V DC, o jo srovės suvartojimas neviršija 100 mA, todėl jis efektyviai veikia net ir didesnėse sistemose. Dėl kompaktiškos plokštės konstrukcijos jį lengva montuoti į spintas, o varžtiniai gnybtai ir šuoliuku pasirenkamas magistralės užbaigimas supaprastina instaliavimą.

Kam tinka

Šis modulis yra idealus sprendimas integruotojams ir sistemų administratoriams, kurie kuria ar plečia prieigos kontrolės sistemas, kurioms reikia papildomų įėjimų/išėjimų. Jis taip pat puikiai tinka signalizacijos sistemoms, kur reikia stebėti jutiklius ir valdyti pavojaus įrenginius, bei pastatų automatizavimo projektams, kur reikia patikimo relių perjungimo.

Pagrindinės specifikacijos

• 8 programuojami skaitmeniniai įėjimai (NO/NC, be potencialo)
• 8 sauso kontakto relių išėjimai (1A / 30V DC)
• RS485 ryšio sąsaja su šuoliuku pasirenkamu užbaigimu
• Maitinimas: 12V DC
• Srovės suvartojimas: maks. 100 mA
• Darbinė temperatūra: nuo -10°C iki +50°C
• Santykinė drėgmė: 10% iki 95% (be kondensato)
• Sujungimas: varžtiniai gnybtai
• Suderinamumas: ROGER PRxx/CPRxx serijos valdikliai
• Konfigūravimas: per RACS 5 programinę įrangą, naudojant prijungtą valdiklį

Naudojimas

Modulis konfigūruojamas per RACS 5 programinę įrangą, kuri pasiekiama per prijungtą valdiklį. Tai leidžia greitai nustatyti įėjimų tipus, relių logiką ir kitus parametrus, nereikalaujant papildomų įrankių. LED indikatoriai ant plokštės rodo maitinimo, RS485 ryšio ir I/O būseną, todėl sistemos priežiūra ir diagnostika tampa paprastesnė.

Patarimas: prieš montuodami įsitikinkite, kad RS485 magistralės užbaigimas yra teisingai nustatytas – tai užtikrins stabilų ryšį su valdikliu, ypač ilgesnėse linijose. Taip pat rekomenduojama naudoti ekranuotą vytos poros kabelį, kad išvengtumėte trikdžių pramoninėje aplinkoje.
