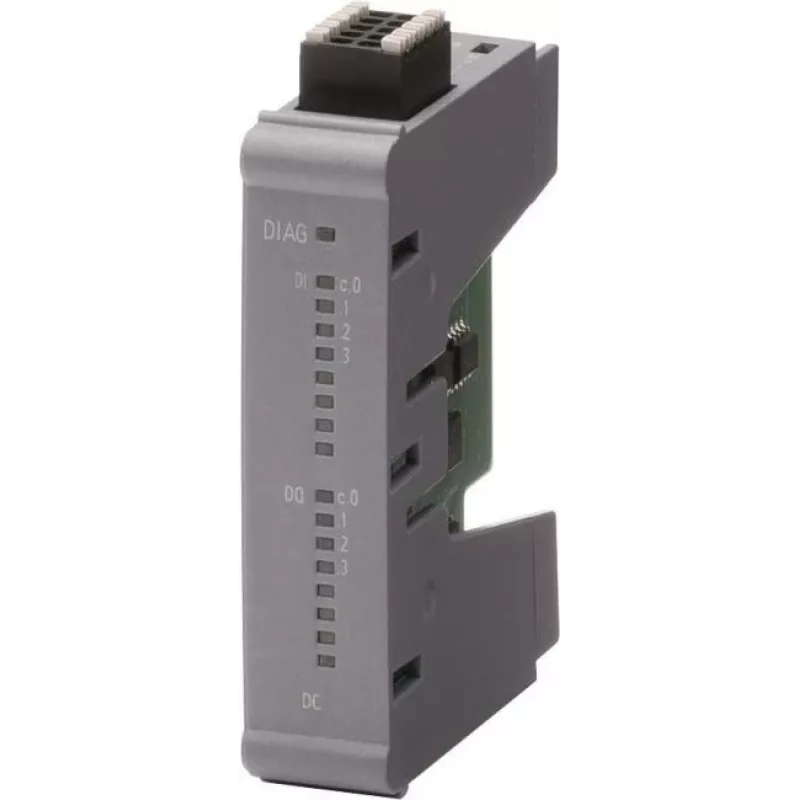

Siemens SIMATIC S7-1200 SB 1223 Signal Board 4 DI 5V DC / 4 DO 5V DC 6ES7223-7AF50-0XB0

Jei jūsų SIMATIC S7-1200 valdikliui reikia greitų ir kompaktiškų papildomų I/O taškų, SB 1223 signalo plokštė yra sprendimas, leidžiantis išplėsti sistemą be papildomo montažo ir laidų. Ši plokštė tiesiog įstatoma į CPU, suteikiant 4 skaitmeninius įėjimus ir 4 išėjimus, veikiančius 5 V DC įtampa – idealiai tinka didelės spartos perjungimo užduotims pramoninėje automatikoje.

Privalumai

Signalo plokštė SB 1223 padidina S7-1200 sistemos lankstumą, pridedant vietinių I/O taškų be papildomų modulių. Jos kompaktiški matmenys (38 x 38 x 10 mm) leidžia lengvai integruoti į ankštas valdymo spintas. Didelis išėjimų perjungimo dažnis (iki 100 kHz) užtikrina greitų užduočių valdymą, o konfigūruojamas įėjimo vėlinimas (0,2 ms–12,8 ms) leidžia pritaikyti signalų apdorojimą pagal konkrečius poreikius. Montavimas su sraigtinėmis gnybtų jungtimis yra paprastas ir patikimas.

Kam tinka

• Pramonės automatizavimo ir valdymo sistemoms
• Didelės spartos skaitmeninių įėjimų/išėjimų programoms
• S7-1200 CPU I/O talpos plėtimui
• Valdymo spintoms su ribota erdve

Pagrindinės specifikacijos

• Gaminio tipas: Signal Board (SB)
• Serija: SIMATIC S7-1200
• Skaitmeniniai įėjimai: 4 (5 V DC)
• Skaitmeniniai išėjimai: 4 (5 V DC, tranzistoriniai)
• Išėjimo srovė vienam kanalui: 0,5 A (bendra 2 A)
• Įėjimo vėlinimas: 0,2 ms–12,8 ms (konfigūruojamas)
• Išėjimų perjungimo dažnis: maks. 100 kHz (varžinė apkrova)
• Energijos suvartojimas: apie 0,5 W (iš magistralės)
• Darbinė temperatūra: nuo 0 iki 50 °C
• Matmenys (P x A x G): 38 mm x 38 mm x 10 mm
• Prijungimas: sraigtinės gnybtų jungtys

Rekomendacijos

Norėdami užtikrinti optimalų veikimą, naudokite šią signalo plokštę su suderinamu SIMATIC S7-1200 CPU. Įsitikinkite, kad magistralės maitinimas yra stabilus 5 V DC. Modulis nėra izoliuotas, todėl, jei reikia, numatykite išorinę izoliaciją pagal jūsų programos reikalavimus.
