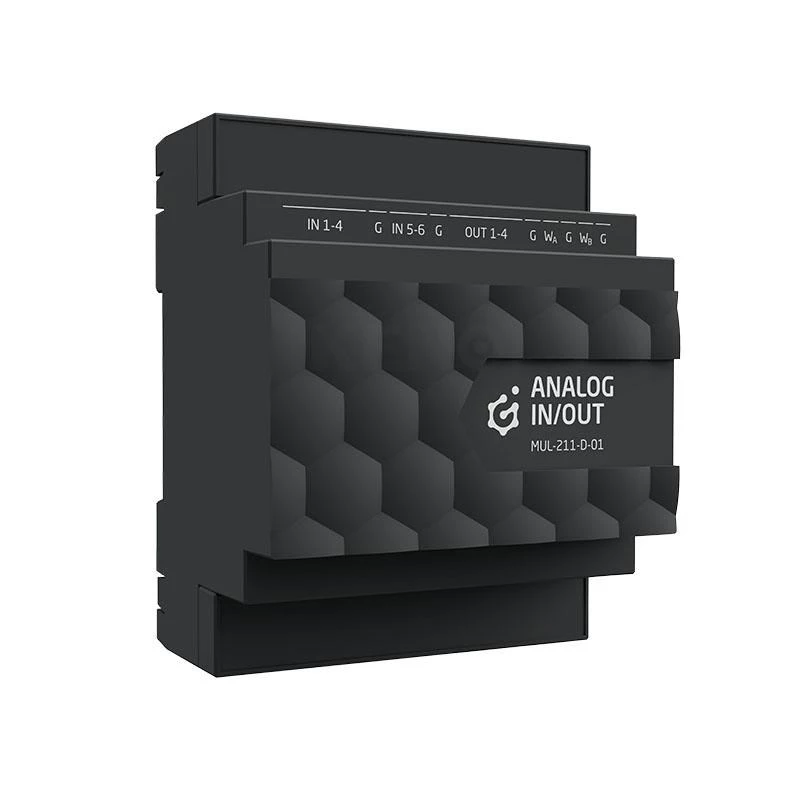

Grenton analoginių įėjimų ir išėjimų modulis, 4 įėjimai 2 išėjimai, 1-Wire, DIN bėgelis, TF-Bus

Norint užtikrinti patikimą analoginių signalų stebėjimą ir valdymą profesionaliuose pastatų valdymo sprendimuose, reikalingas modulis, gebantis dirbti su įvairiais jutikliais ir užtikrinti stabilų ryšį. Grenton MUL-211-D-01 yra būtent toks komponentas – kompaktiškas, į DIN bėgelį montuojamas įrenginys, skirtas Grenton išmaniosios sistemos plėtrai.

Privalumai profesionalams

Šis modulis leidžia lanksčiai integruoti analoginius jutiklius (0-10 V, 4-20 mA, NTC 10kΩ, PT1000) ir temperatūros jutiklius DS18B20 per 1-Wire magistralę. Dėl TF-Bus protokolo užtikrinamas greitas ir patikimas duomenų perdavimas sistemoje. Kompaktiškas 2 DIN modulių plotis taupo vietą elektros spintose, o 12 bitų ADC ir 10 bitų DAC rezoliucija garantuoja pakankamą matavimo tikslumą daugeliui taikymų.

Kam tinka

• Išmaniųjų pastatų sistemų integratoriams
• Pramoniniams analoginių signalų stebėjimo sprendimams
• Temperatūros stebėjimui naudojant DS18B20 jutiklius
• Šildymo, vėdinimo ir apšvietimo valdymo sistemoms

Pagrindinės specifikacijos

• Gamintojas: Grenton
• Modelis: MUL-211-D-01
• Tipas: Analoginių įėjimų/išėjimų modulis
• Ryšio protokolas: TF-Bus
• Montavimas: DIN bėgelis, 2 moduliai (≈35 mm)
• Analoginiai įėjimai: 4 (0-10V, 4-20mA, NTC 10kΩ, PT1000, DS18B20 per 1-Wire)
• Įėjimų rezoliucija: 12 bitų
• Analoginiai išėjimai: 2 (0-10V)
• Išėjimų rezoliucija: 10 bitų
• 1-Wire magistralė: Taip, iki 8 DS18B20 jutiklių
• Maitinimas: 24 V DC
• Maks. energijos suvartojimas: 2 W
• Darbinė temperatūra: -10 °C iki +50 °C
• Apsaugos klasė: IP20

Naudojimo rekomendacijos

Norint užtikrinti stabilų veikimą, naudokite tik su Grenton TF-Bus suderinamais valdikliais ir sertifikuotais 24 V DC maitinimo šaltiniais. Montuodami ant DIN bėgelio, įsitikinkite, kad modulis tvirtai fiksuotas, ir venkite drėgmės bei ekstremalių temperatūrų.
