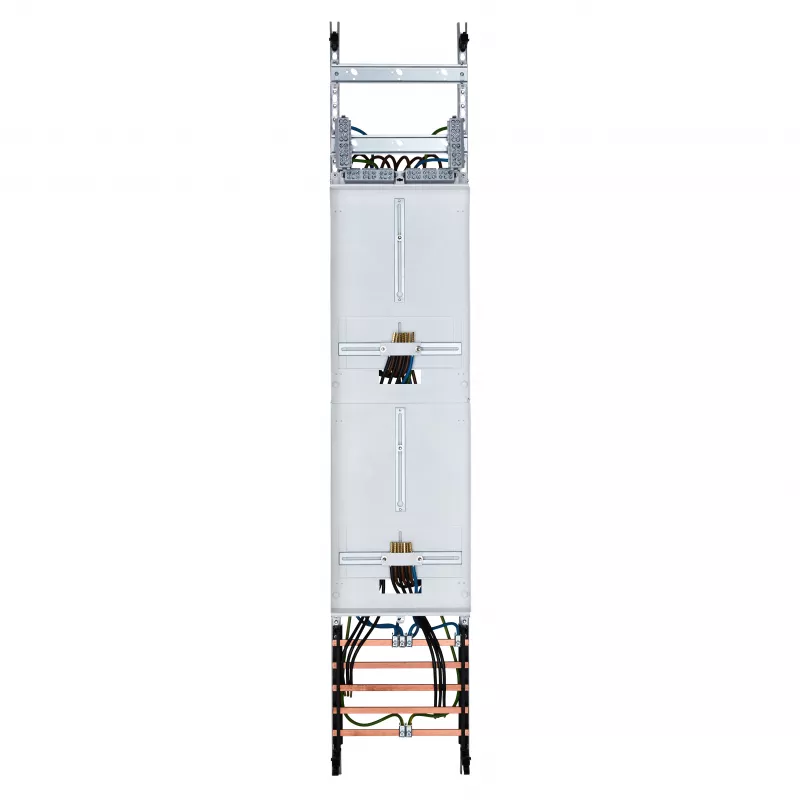

f-tronic Zählerfeld 1-feldrig Z16 H=1350mm 2-3.HZ 7143305 1 (7143305)

Galvanizuoto plieno korpusas, kurio aukštis – 1350 mm, o plotis – 250 mm, iš karto išsiskiria tvirta konstrukcija ir apgalvota vidine struktūra. Šis f-tronic skaitiklių laukas skirtas profesionaliems montuotojams, kuriems svarbu, kad įranga atitiktų šiuolaikinius išmaniojo apskaitos reikalavimus ir tarnautų ilgus metus.

Privalumai, aktualūs Jūsų projektams

• Vieno lauko sprendimas, talpinantis 2–3 buitinius skaitiklius.
• Integruota BKE-I montavimo plokštė, paruošta eHZ išmaniesiems skaitikliams.
• Paruošta 3 polių SLS jungikliui – greitas ir saugus pajungimas.
• 1 APZ laukas komunikacijos moduliams ir 1 rezervinė vieta.
• 5 polių šynų sistema, skirta iki 250 A.
• 5 eilės modulinių aparatų, bendrai 60 TE vienetų.

Kam tinka

Šis skaitiklių laukas – patikimas pasirinkimas gyvenamųjų ir komercinių objektų elektros įvadams, kuriuose numatytas išmanusis apskaitos sprendimas. Jis puikiai tinka montuotojams, projektuotojams ir objektų prižiūrėtojams, vertinantiems standartizuotą sprendimą, atitinkantį DIN VDE 0603-1, DIN 43870-1 ir VDE-AR-N 4100 reikalavimus.

Pagrindinės specifikacijos

• Laukų skaičius: 1
• Skaitiklių vietos: 2–3.HZ
• Aukštis: 1350 mm
• Plotis: 250 mm
• Gylis: 120 mm
• Vardinė srovė (skaitikliui): iki 63 A
• Šynų sistema: 5 polių, 250 A
• Skirstymo eilės: 5
• Skirstymo vienetai: 60 TE
• Medžiaga: galvanizuotas plieno lakštas
• Skaitiklių suderinamumas: eHZ ir įprasti skaitikliai
• Montavimo plokštė: BKE-I (pridedama)
• SLS paruošimas: 3 polių
• APZ laukas: 1 vnt.
• Rezervinė vieta: 1 vnt.
• Standartai: DIN VDE 0603-1, DIN 43870-1, VDE-AR-N 4100

Naudojimas

Sumontavus lauką, skaitikliai ir apsaugos aparatai išdėstomi pagal projektą: viršutinėje dalyje – skaitikliai su BKE-I plokšte, žemiau – SLS jungiklis ir moduliniai aparatai ant 5 polių šynų. APZ laukas paliktas ryšio moduliui, o rezervinė vieta leidžia lanksčiai plėsti sistemą ateityje.

Pabaigai

Rekomenduojama montuoti tik kvalifikuotam elektrikui, laikantis vietinių tinklų operatoriaus reikalavimų. Prieš pradedant darbus, patikrinkite, ar objekto specifikacija atitinka 2–3.HZ konfigūraciją ir ar nereikia papildomų modulių.
