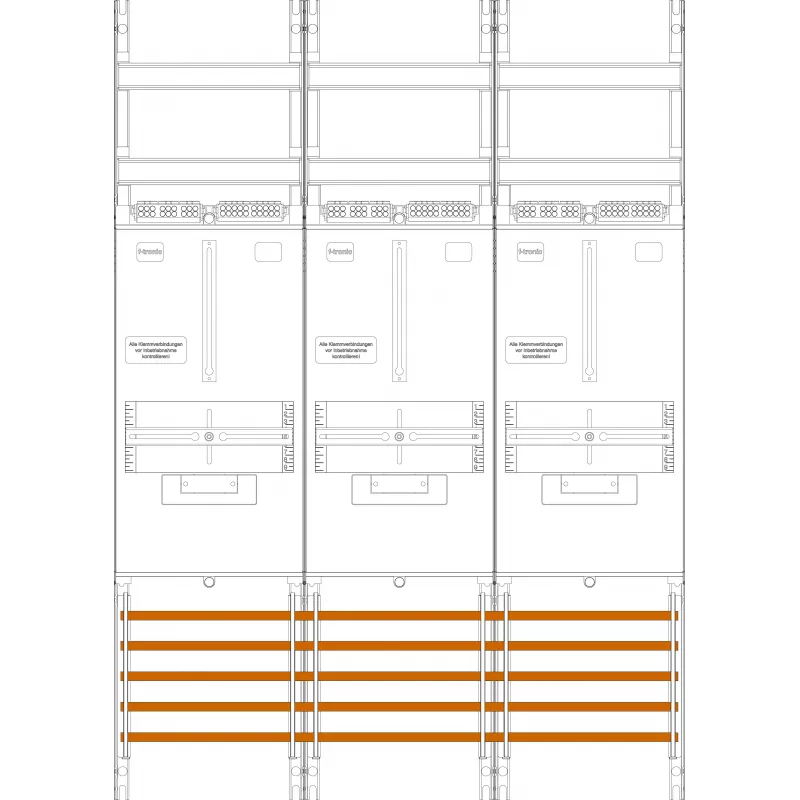

F-TRONIC Skaitiklių skydas 3 laukų Z31B H=1050mm 3-3.HZ 7141305

Elektros skirstymo spintos, kuriose trūksta vietos skaitikliams ir moduliniams įrenginiams, dažnai verčia montuotojus ieškoti kompromisų. F-TRONIC Z31B skaitiklių skydas išsprendžia šią problemą – jame numatytos trys skaitiklių vietos ir trys atskiros skirstymo zonos, todėl viską galima sutalpinti vienoje 1050 mm aukščio konstrukcijoje.

Kodėl verta rinktis

• Trys skaitiklių pozicijos ir trys skirstymo laukai leidžia lanksčiai suplanuoti tiek skaitiklių, tiek automatinių jungiklių išdėstymą.
• 5 polių 63 A šynų sistema užtikrina patikimą maitinimo paskirstymą ir ilgaamžiškumą.
• Kiekviename skirstymo lauke telpa 12 TE modulių (iš viso 36 TE), todėl nereikia papildomų dėžių.
• Suderinamas su f-tronic universaliomis spintų sistemomis – lengva integruoti į esamą projektą.

Techninė specifikacija

• Gaminio tipas: skaitiklių skydas
• Skaitiklių vietų skaičius: 3
• Skirstymo laukų skaičius: 3
• Aukštis: 1050 mm
• Plotis: 750 mm
• Gylis: 160 mm
• Medžiaga: lakštinis plienas
• Montavimo tipas: spintos įrengimui
• Konfigūracija: 3 pagrindiniams skaitikliams (3.HZ)
• Vardinė srovė (šynai): 63 A
• Prijungimo sistema: 5 polių šyna
• TE skaičius viename skirstymo lauke: 12 TE (iš viso 36 TE)
• Skaitiklių tipo suderinamumas: standartiniai buitiniai skaitikliai (pvz., elektroniniai arba elektromechaniniai)

Kam tinka

Šis skydas skirtas elektrikams ir projektuotojams, kurie įrengia daugiabučių, individualių namų ar komercinių patalpų elektros apskaitos ir skirstymo sistemas. Jis pravers, kai reikia vienoje vietoje sutalpinti tris skaitiklius ir tris atskiras grupes su moduliniais automatiniais jungikliais.

Kaip naudoti

Skydas montuojamas į spintą. Kadangi jis tiekiamas be skaitiklių ir modulių, pirmiausia sumontuokite 5 polių 63 A šyną, tada įstatykite skaitiklius į tam skirtas vietas, o modulinius įrenginius – į 12 TE bėgelius kiekviename skirstymo lauke. Prijunkite maitinimo ir išeinančius kabelius pagal projektą.

Patarimas: prieš montuodami įsitikinkite, kad spintos vidiniai matmenys atitinka 1050 × 750 × 160 mm skydo matmenis. Planuodami palikite vietos kabelių įvadams ir patogiam prieigai prie skaitiklių rodmenų nuskaitymo.
