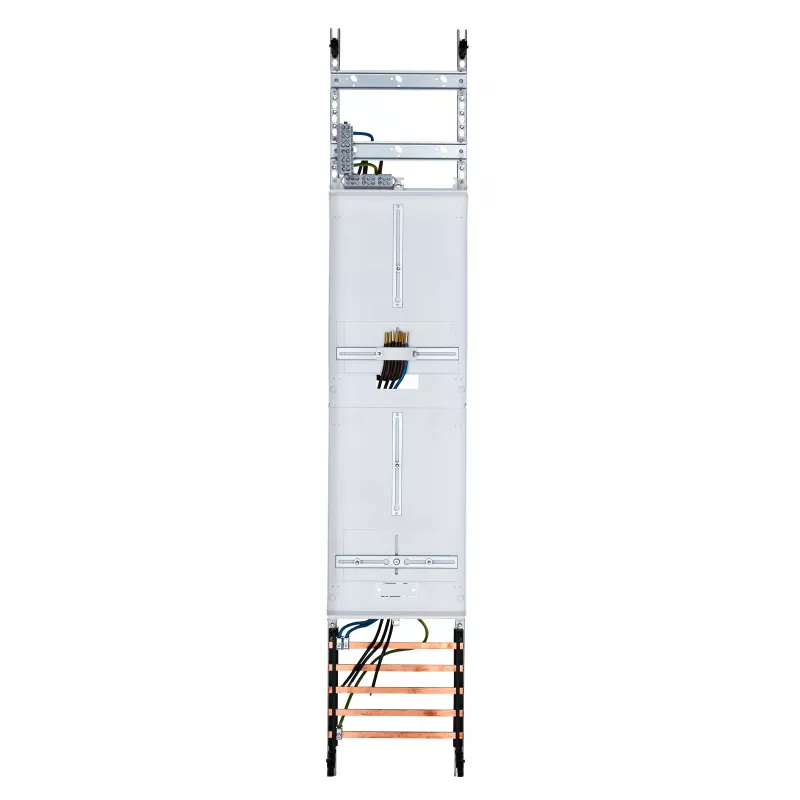

f-tronic ZR6 vieno lauko skaitiklių skydas, 1350 mm aukščio, 1-3 skaitiklių vietos, 1 TRE vieta 7143302

Montuotojams, kuriems tenka įrengti skaitiklių skydus gyvenamuosiuose ir komerciniuose objektuose, dažnai trūksta lankstumo: fiksuoti sprendimai neleidžia greitai pritaikyti skirtingų skaitiklių skaičiaus ar tipų. f-tronic ZR6 vieno lauko skaitiklių skydas su 1350 mm konstrukcijos aukščiu išsprendžia šią problemą – modulinė konstrukcija leidžia montuoti nuo vieno iki trijų skaitiklių (eHZ arba įprastų) ir numato atskirą vietą tarifų perjungimo įrenginiui (TRE).

Privalumai profesionalams

• Vieno lauko dizainas su 1350 mm aukščiu – optimalus sprendimas standartinėms nišoms.
• Galimybė montuoti 1–3 skaitiklius (eHZ arba įprastus) – lankstumas keičiantis projektui.
• Atskira TRE vieta tarifų perjungimo įrenginiui – paruošta dviejų tarifų apskaitai.
• 5 polių pagrindinė šyna, skirta 250 A – atlaiko dideles apkrovas.
• Penkios paskirstymo eilės komponentams – pakankamai vietos automatiniams jungikliams ir kitai įrangai.
• Iš anksto sujungti laidai ir fiksavimo montavimas – trumpesnis įrengimo laikas.

Kas tai per gaminys

Skydas pagamintas iš polistirolo, tvirtinamas fiksavimo būdu (snap-in), o elektros jungtys atliekamos varžtiniais gnybtais. Kiekviena skaitiklio vieta skirta 63 A vardinei srovei. Gaminys atitinka DIN VDE 0603-1, DIN 43870-1, TAB 2007/2012 reikalavimus. Konstrukcijos plotis – 250 mm. Skydas suderinamas su f-tronic ZR6 sisteminiais spintais.

Techninės specifikacijos

• Konstrukcijos aukštis: 1350 mm
• Konstrukcijos plotis: 250 mm
• Skaitiklių vietos: 1–3 (eHZ arba įprasti skaitikliai)
• TRE vieta: 1
• Pagrindinė šyna: 5 polių, 250 A
• Paskirstymo eilės: 5
• Vardinė srovė vienai skaitiklio vietai: 63 A
• Medžiaga: polistirolas
• Montavimo tipas: fiksavimo (snap-in)
• Jungčių tipas: varžtiniai gnybtai
• Atitiktis: DIN VDE 0603-1, DIN 43870-1, TAB 2007/2012

Kaip naudoti

Skydas skirtas montuoti į f-tronic ZR6 sisteminius spintus. Dėl iš anksto sujungtų laidų ir fiksavimo mechanizmo jis greitai įsistato į vietą, o varžtiniai gnybtai užtikrina patikimą elektros jungtį. Rekomenduojama montavimą patikėti kvalifikuotam elektrikui, laikantis galiojančių normų ir saugos reikalavimų.

Kam tinka

Skydas skirtas elektrikams, elektros įrangos montuotojams ir projektuotojams, kurie įrengia skaitiklių apskaitos mazgus daugiabučiuose, individualiuose namuose ar komercinėse patalpose. Tinka tiek naujai statybai, tiek esamų skydų modernizavimui, kai reikia lankstaus ir standartus atitinkančio sprendimo.

Patarimas: prieš montuodami įsitikinkite, kad spintos vidaus matmenys atitinka 1350 mm aukštį ir 250 mm plotį. Jei planuojate naudoti dviejų tarifų apskaitą, TRE vietą užimkite iš karto – vėliau išplėsti nebereikės keisti viso skydo.
