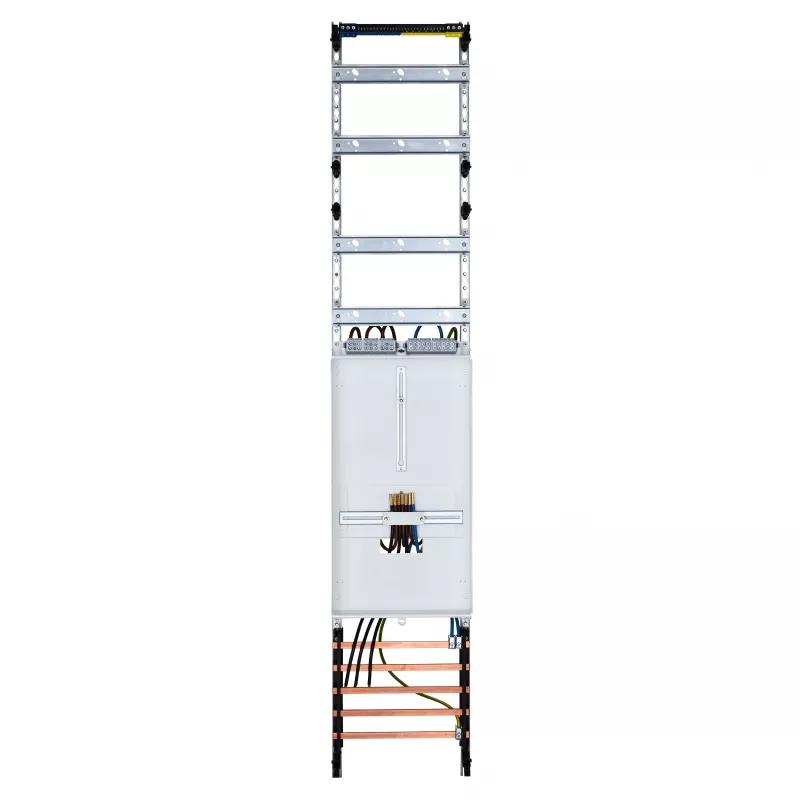

f-tronic Zählerfeld 1-feldrig VZ6 H=1350mm 1-3.HZ Vert.2r. 7143300 1 (7143300)

Kai reikia patikimai ir saugiai sumontuoti iki trijų eHZ skaitiklių gyvenamosiose ar komercinėse patalpose, f-tronic Zählerfeld VZ6 sprendimas užtikrina tvarkingą ir ilgaamžę instaliaciją. Šis vieno lauko skaitiklių skydas su cinkuoto plieno korpusu ir 63 A magistralės sistema (5 poliai) leidžia efektyviai paskirstyti elektros energiją.

Kam skirtas

Elektrikams ir skydų montuotojams, kuriems reikia kompaktiško vieno lauko skaitiklių skydo eHZ skaitikliams su papildoma erdve moduliams po skaitikliu.

Pagrindinės savybės

• Vienas skaitiklių laukas, suderinamas su 1–3 eHZ skaitikliais
• Vertikalus išdėstymas su 2 eilėmis po skaitikliu, kiekviena po 12 TE (iš viso 24 TE)
• 5 polių magistralė (L1, L2, L3, N, PE), skirta 63 A
• Pirštams saugus pagrindinės linijos atšakos gnybtas
• Cinkuoto plieno lakšto konstrukcija

Specifikacijos

• Aukštis: 1350 mm
• Plotis: 250 mm
• Gylis: 120 mm
• Medžiaga: cinkuotas plieno lakštas
• Apsaugos klasė (sumontavus): IP20
• Montavimo tipas: skaitiklių spintoms / paskirstymo skydams

Kaip naudoti

Skydas montuojamas viduje, laikantis vietinių elektros instaliacijos taisyklių. Užtikrinkite tinkamą vėdinimą. Magistralės sistema leidžia greitai prijungti iki trijų eHZ skaitiklių ir papildomus modulius dviejose eilėse.

Patarimas: prieš montuodami patikrinkite, ar skydo matmenys atitinka jūsų spintos vietą, ir naudokite tik sertifikuotus priedus. Reguliariai tikrinkite gnybtų priveržimą, kad užtikrintumėte ilgaamžį ir saugų veikimą.
