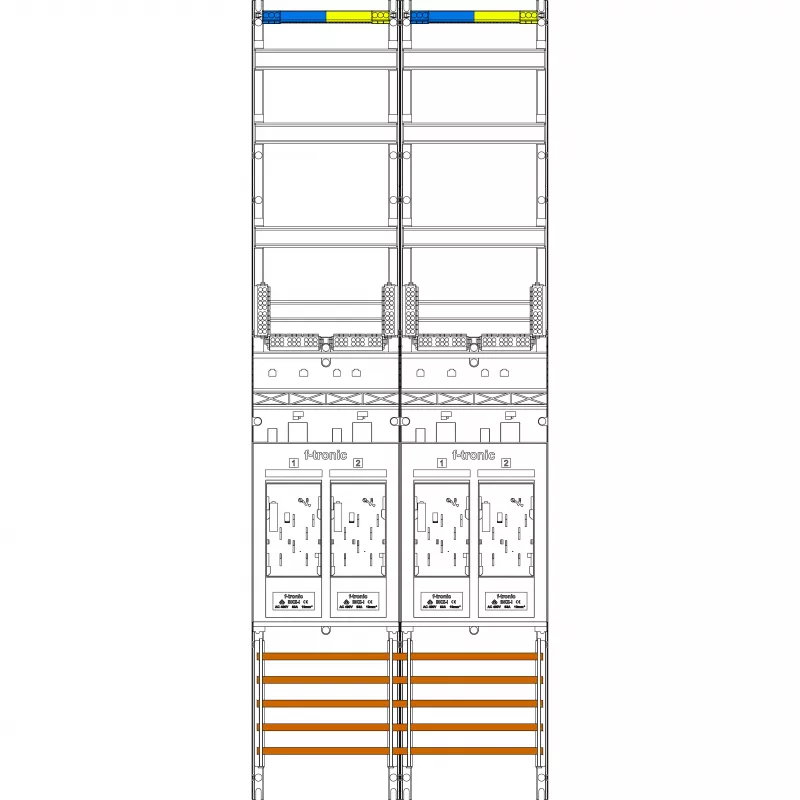

f-tronic Skaitiklių laukas Meter Field 2 laukų E219 H=1350mm 4-eHZ 7143016

Sumontavus f-tronic Meter Field E219 skaitiklių lauką, elektros skirstymo spintos tampa paruoštos išmaniesiems skaitikliams ir ateities infrastruktūrai. Šis 2 laukų sprendimas su 4 eHZ skaitiklių vietomis ir integruotu APZ lauku užtikrina, kad nereikės keisti visos spintos, kai bus įdiegti išmanieji skaitiklių tinklų vartai (smart meter gateway).

Kodėl verta rinktis

• Integruotas APZ laukas išmaniojo skaitiklio vartams – pasiruošta ateities technologijoms.
• 5 polių 250 A šynų sistema – didelė galia ir patikimas energijos paskirstymas.
• 3 paskirstymo eilės automatiniams jungikliams ir RCD – vietos pakanka sudėtingoms schemoms.
• Greito prijungimo gnybtai – spartesnis ir tvarkingesnis montavimas.
• Galvanizuotas, milteliniu būdu dažytas plienas – ilgaamžiškumas net ir eksploatuojant sudėtingomis sąlygomis.

Kam tinka

Šis skaitiklių laukas skirtas elektrikams, statybos projektuotojams ir įmonėms, kurios diegia modernias apskaitos sistemas daugiabučiuose, komerciniuose pastatuose ar individualiuose namuose. Jis puikiai tinka ten, kur reikalingas patikimas ir ilgalaikis sprendimas su galimybe lengvai pereiti prie išmaniosios apskaitos.

Pagrindinės specifikacijos

• Laukų skaičius: 2
• Skaitiklių vietos: 4 (eHZ skaitikliams)
• Aukštis: 1350 mm
• Plotis: 500 mm
• Gylis: 160 mm
• Skaitiklių tipo suderinamumas: elektroninis buitinis skaitiklis (eHZ)
• Šynų sistema: 5 polių, 250 A
• Paskirstymo eilės: 3
• Pagrindinio jungiklio vieta: yra (SH jungikliui)
• Prijungimo technologija: greito prijungimo gnybtai
• Medžiaga: galvanizuotas plienas, milteliniu būdu dažytas
• Vardinė srovė (taikymui): iki 63 A
• Kabelių įvadas: išankstiniai išpjovimai
• Išankstinis sujungimas: dalinai sujungta šynoms ir skaitiklių jungtims

Naudojimas

Laukas montuojamas universaliose paskirstymo spintose. Išankstiniai išpjovimai palengvina kabelių įvedimą, o dalinai atliktas sujungimas padeda sutaupyti laiko – tereikia prijungti šynas ir skaitiklius. Pagrindinio jungiklio vietoje galima įrengti SH jungiklį saugiam atjungimui.

Patarimai

Rekomenduojame montuoti tik kvalifikuotam elektrikui. Prieš pradedant darbus įsitikinkite, kad laukas atitinka vietinius elektros saugos reikalavimus. Reguliariai tikrinkite jungčių priveržimą, ypač po pirmųjų eksploatacijos mėnesių, kad užtikrintumėte ilgaamžiškumą ir saugumą.
